Т-образные и грибковые фрезы — изготовление и заточка

У Т-образной, или грибковой, фрезы головка шире шейки равномерно по всей окружности — в разрезе инструмент похож на гриб или букву «Т». Такая фреза за один проход режет Т-образный паз или поднутрение снизу — туда, куда прямая концевая фреза физически не заходит: она не может подрезать материал под уже профрезерованной полкой.

Где нужны

  • Т-образные пазы под болты и гайки — станочные столы, направляющие салазки
  • Поднутрения и потайные полости в деталях
  • Канавки на внутренних стенках, недоступные сверху

Конструкция

Цилиндрический хвостовик переходит в узкую шейку — часто со скруглённым переходом, — а шейка соединяется с широкой головкой на торце. Режущие зубья расположены и по цилиндру, и по торцу головки: если смотреть строго с торца, зубья образуют характерный крестообразный профиль.

Часть фрез делаем двусторонними — рабочая головка на обоих концах хвостовика. Изношен один конец — инструмент переставляют и работают вторым.

Размеры

Изготавливаем под диаметр головки, диаметр шейки и длину, указанные в чертеже или эскизе. На фото ниже — реальные заказы с рукописными пометками размеров, от Ø6 до Ø16.

Чем отличается от «ласточкина хвоста»

У фрезы «ласточкин хвост» расширение к торцу коническое, поэтому стенки паза получаются скошенными. У Т-образной головка шире шейки ступенькой, стенки паза параллельные. Фрезы «ласточкин хвост» — отдельная страница.

Что делаем

Изготовление по чертежу, эскизу или образцу.

Заточка зубьев головки с сохранением диаметра.

Восстановление после скола зубьев.

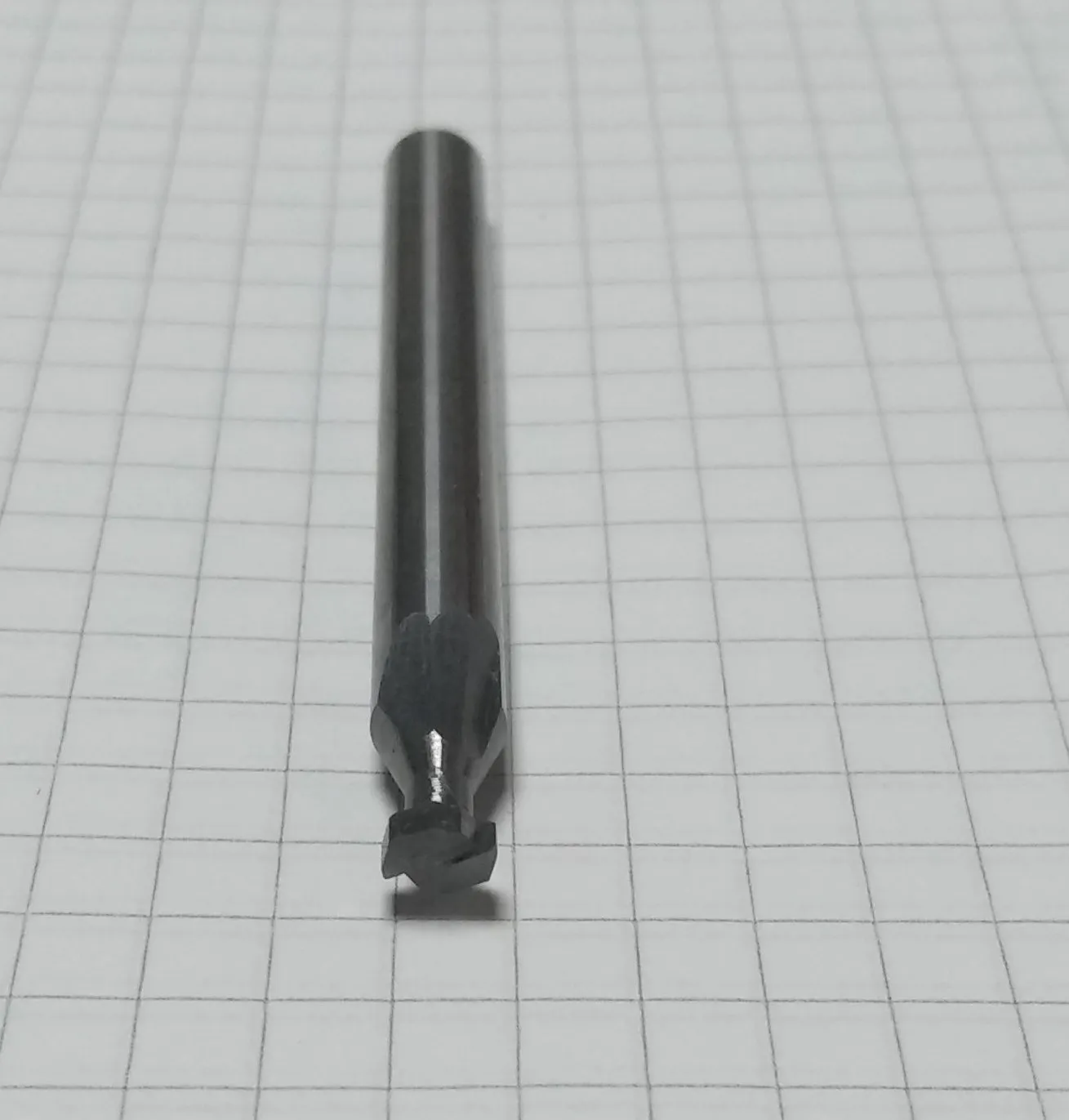

Монолитная твердосплавная Т-образная фреза — узкая шейка переходит в более широкую головку с режущими зубьями.
Монолитная твердосплавная Т-образная фреза — узкая шейка переходит в более широкую головку с режущими зубьями.
Подробнее

Монолитная твердосплавная Т-образная (грибковая) фреза: узкая шейка переходит в широкую головку с режущими зубьями по торцу и цилиндрической поверхности. НижТочПро изготавливает Т-образные фрезы под задачу заказчика.

Монолитная твердосплавная Т-образная фреза, другой ракурс.
Монолитная твердосплавная Т-образная фреза, другой ракурс.
Подробнее

Монолитная твердосплавная Т-образная фреза: узкая шейка и головка с режущими зубьями, снята с другого ракурса. НижТочПро изготавливает Т-образные фрезы под чертёж заказчика.

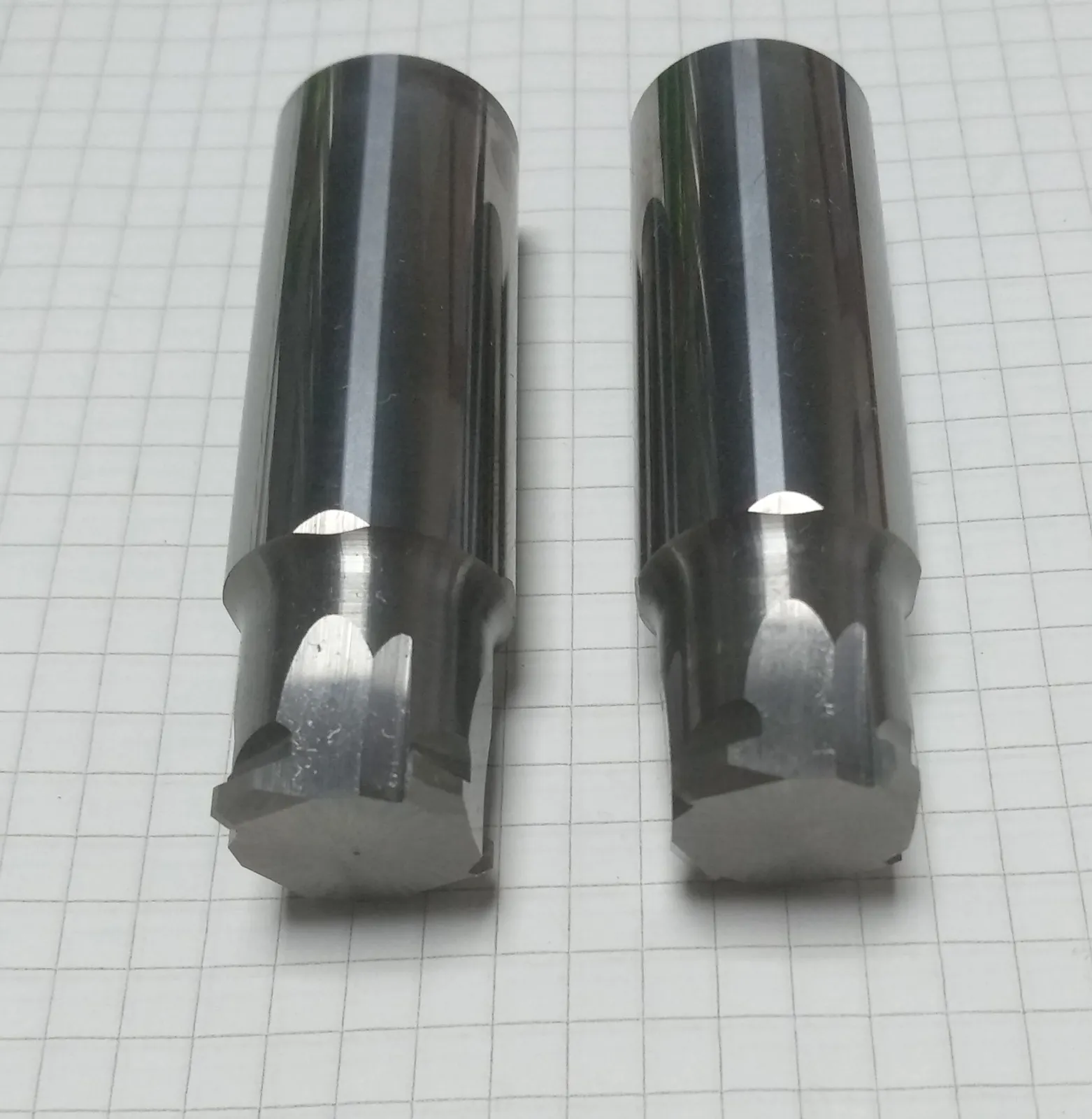

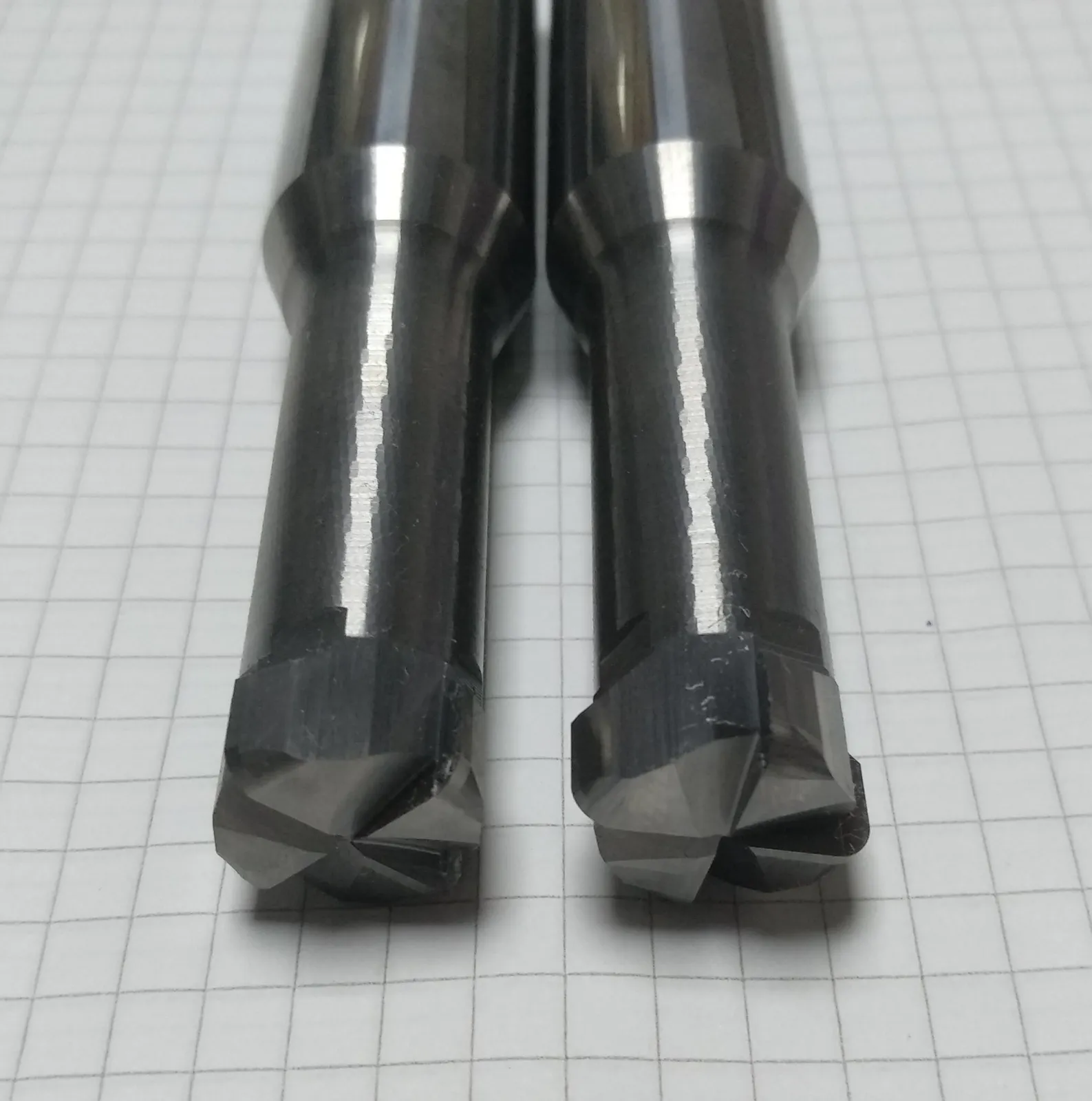

Две монолитные твердосплавные Т-образные фрезы, крупный план с торца.
Две монолитные твердосплавные Т-образные фрезы, крупный план с торца.
Подробнее

Две монолитные твердосплавные Т-образные фрезы крупным планом с торца: режущие зубья головки образуют крестообразный профиль. НижТочПро контролирует симметрию заточки Т-образной фрезы.

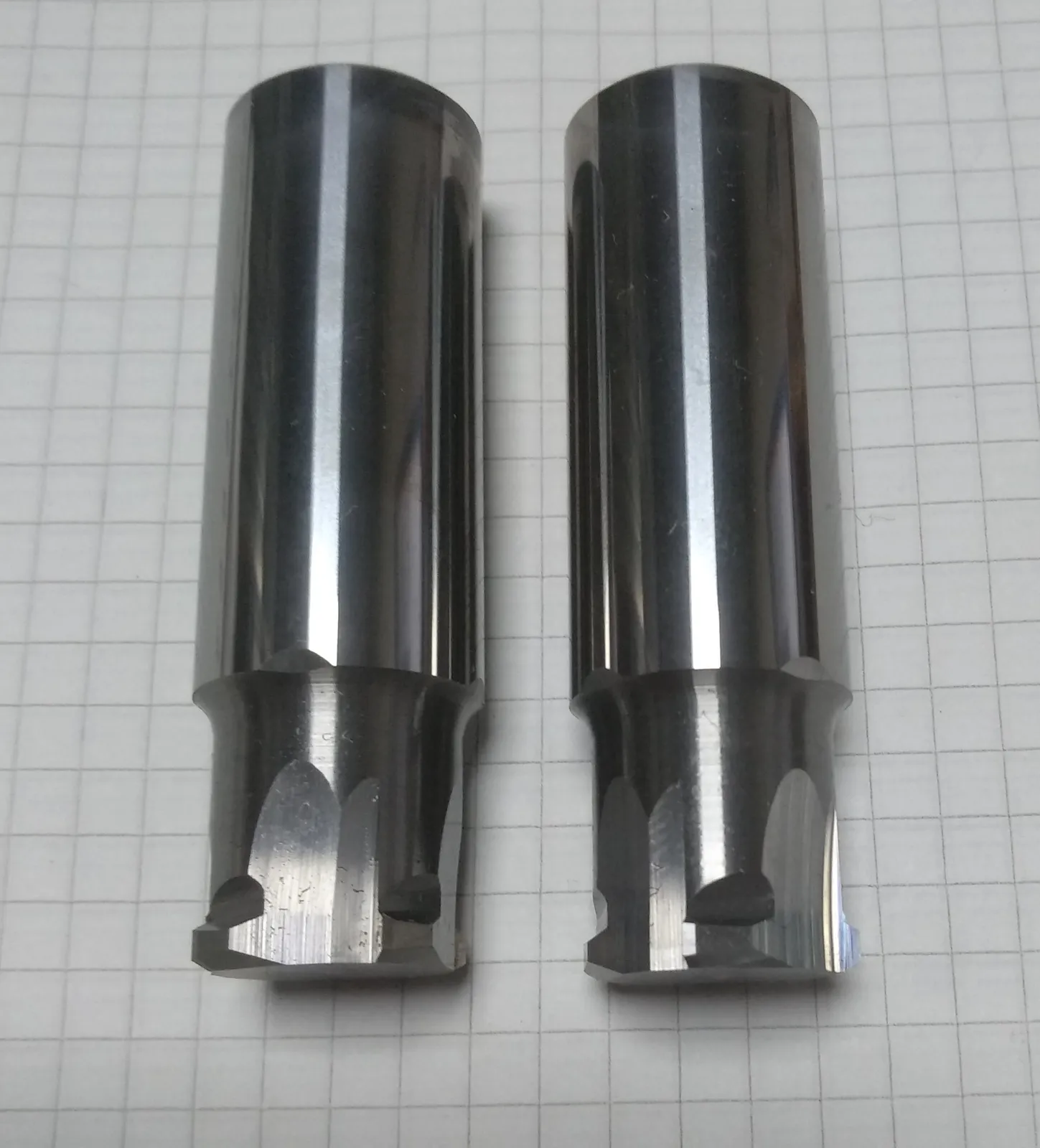

Две монолитные твердосплавные Т-образные фрезы.
Две монолитные твердосплавные Т-образные фрезы.
Подробнее

Две монолитные твердосплавные Т-образные фрезы со скруглённым переходом от хвостовика к шейке. НижТочПро изготавливает Т-образные фрезы партиями одинакового типоразмера.

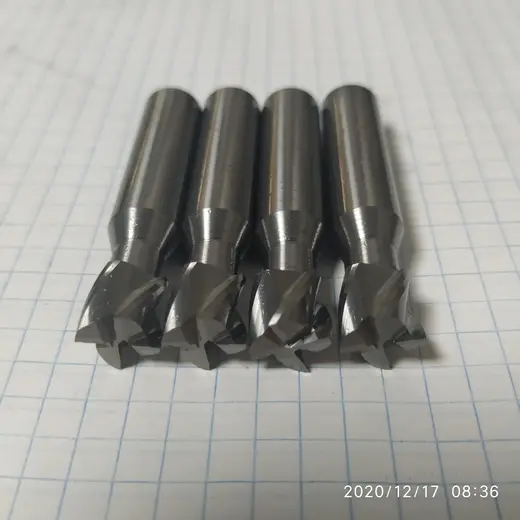

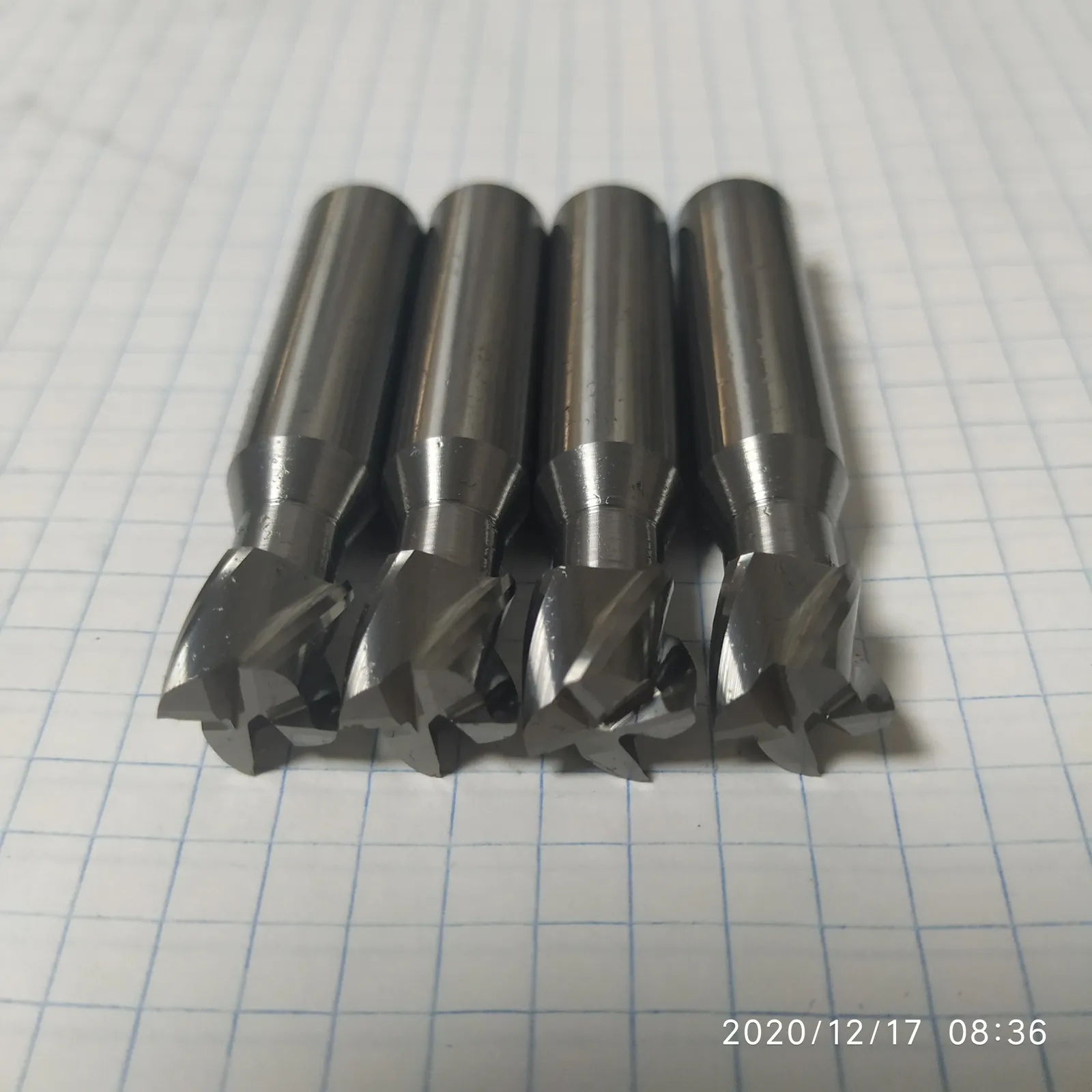

Партия монолитных твердосплавных Т-образных фрез.
Партия монолитных твердосплавных Т-образных фрез.
Подробнее

Партия монолитных твердосплавных Т-образных фрез одинакового типоразмера. НижТочПро изготавливает партии Т-образных фрез под заказ.

Партия монолитных твердосплавных Т-образных фрез большего размера.
Партия монолитных твердосплавных Т-образных фрез большего размера.
Подробнее

Партия монолитных твердосплавных Т-образных фрез увеличенного диаметра. НижТочПро изготавливает Т-образные фрезы разных типоразмеров под заказ.

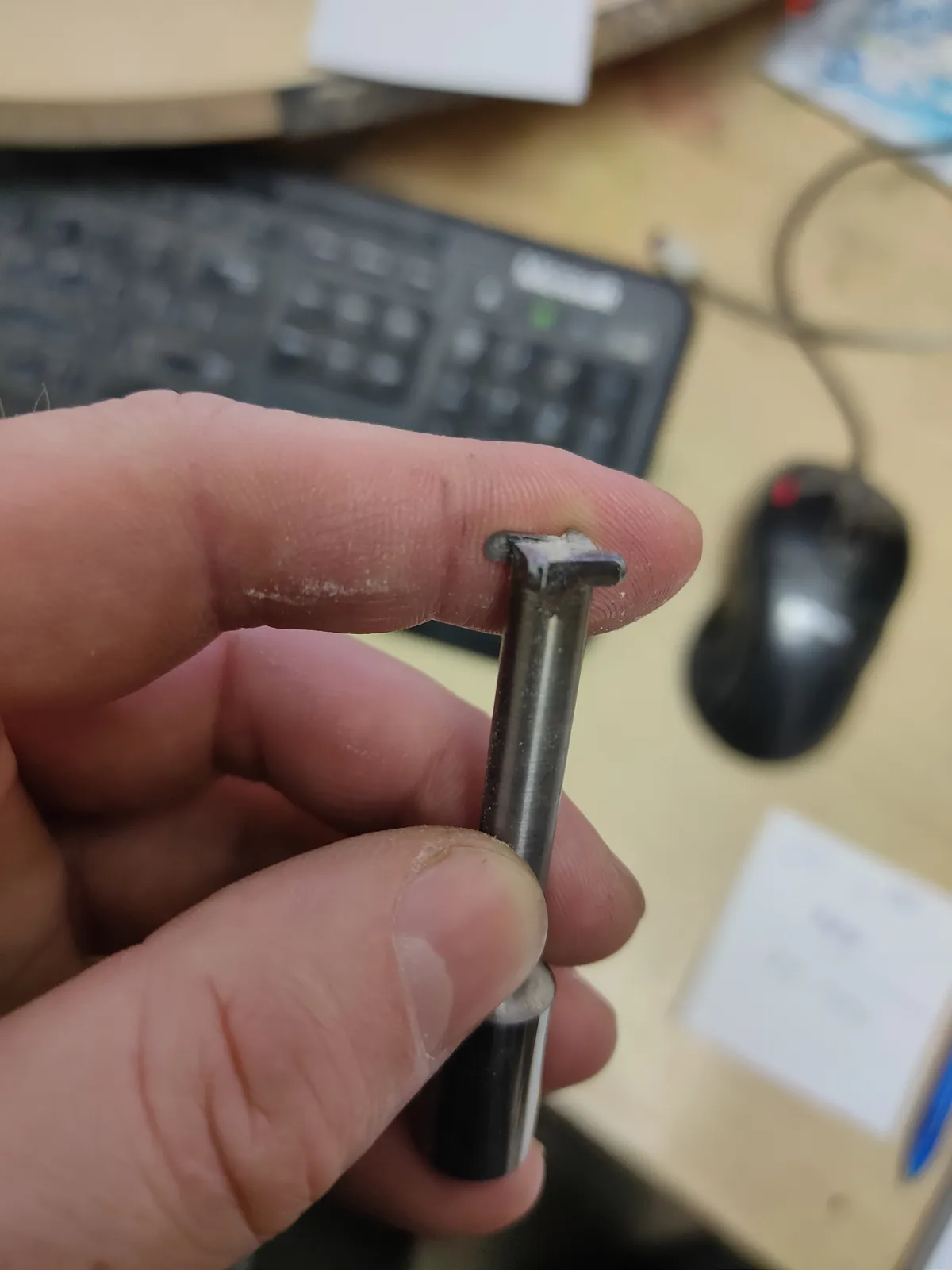

Монолитная твердосплавная Т-образная фреза с повреждённой режущей головкой, удерживается в руке.
Монолитная твердосплавная Т-образная фреза с повреждённой режущей головкой, удерживается в руке.
Подробнее

Монолитная твердосплавная Т-образная фреза со сколотой режущей головкой — пример повреждения инструмента. НижТочПро оценивает состояние Т-образной фрезы для решения о переточке.

Партия монолитных твердосплавных Т-образных фрез.
Партия монолитных твердосплавных Т-образных фрез.
Подробнее

Партия монолитных твердосплавных Т-образных фрез одинакового типоразмера, разложенных в ряд. НижТочПро изготавливает партии Т-образных фрез под заказ.

Монолитная твердосплавная Т-образная фреза крупным планом, удерживается в руке.
Монолитная твердосплавная Т-образная фреза крупным планом, удерживается в руке.
Подробнее

Монолитная твердосплавная Т-образная фреза крупным планом: узкая шейка и головка с режущими зубьями.

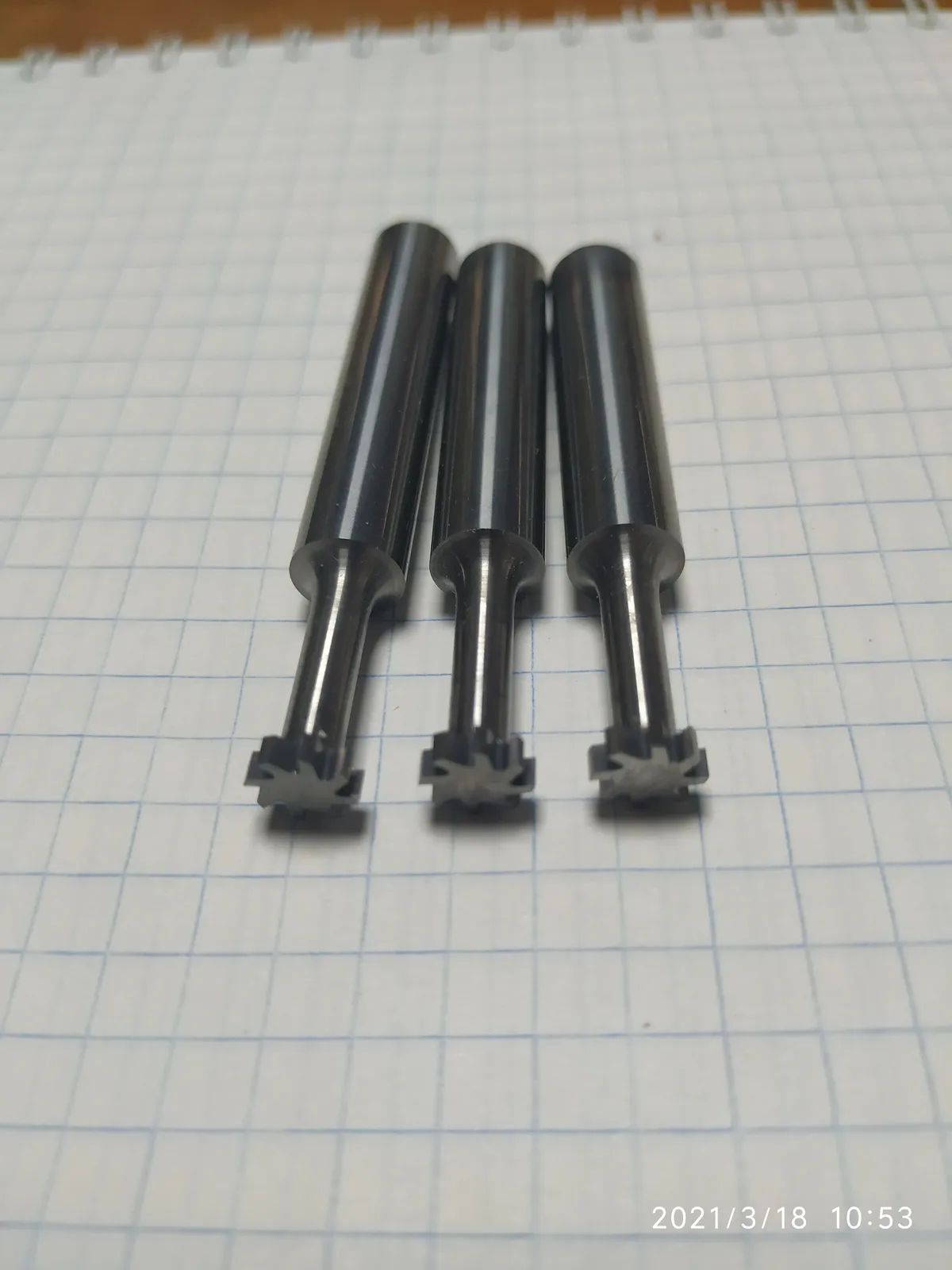

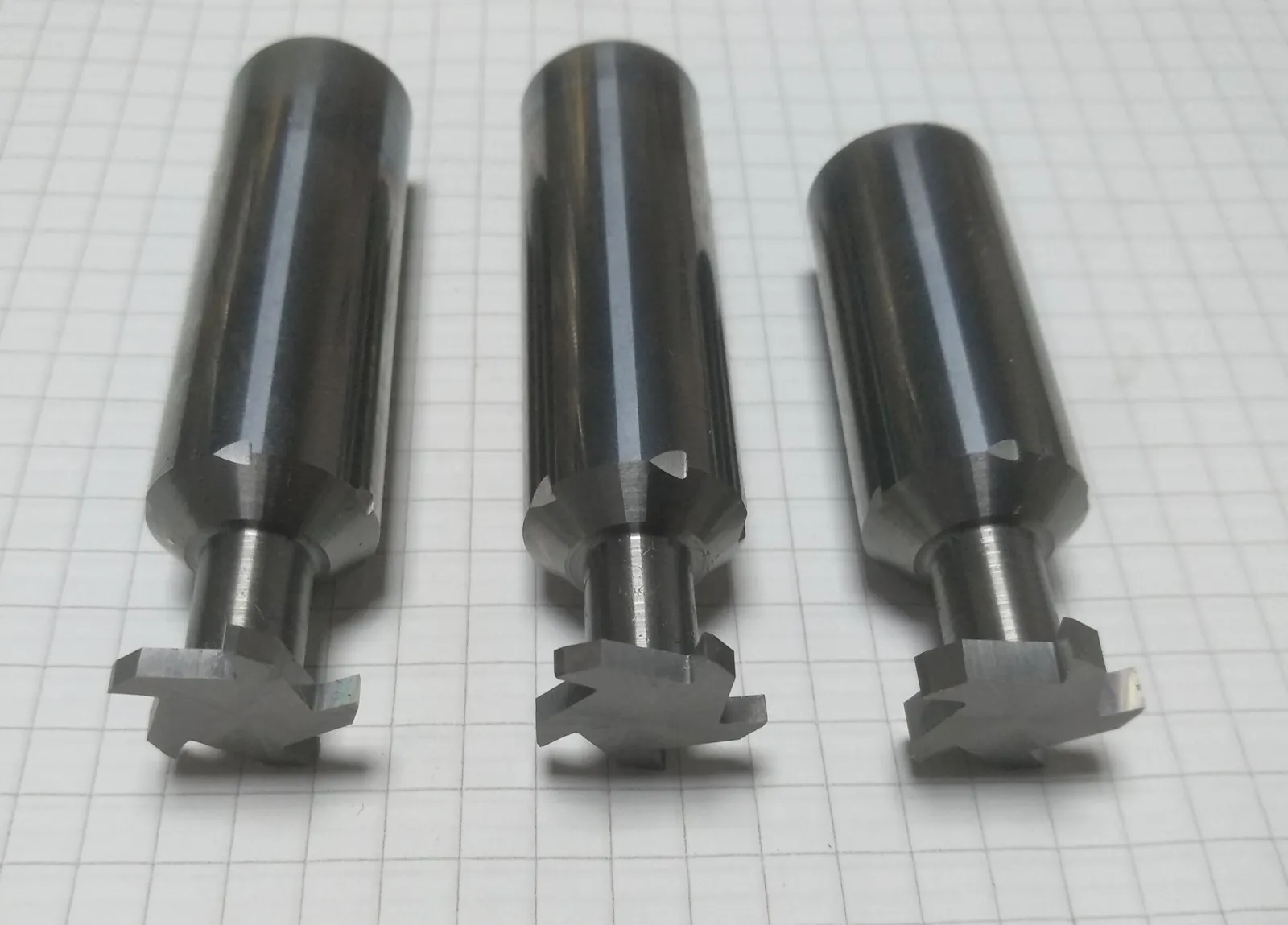

Партия монолитных твердосплавных Т-образных фрез.
Партия монолитных твердосплавных Т-образных фрез.
Подробнее

Партия монолитных твердосплавных Т-образных фрез со скруглённым переходом к шейке. НижТочПро изготавливает Т-образные фрезы партиями под заказ.

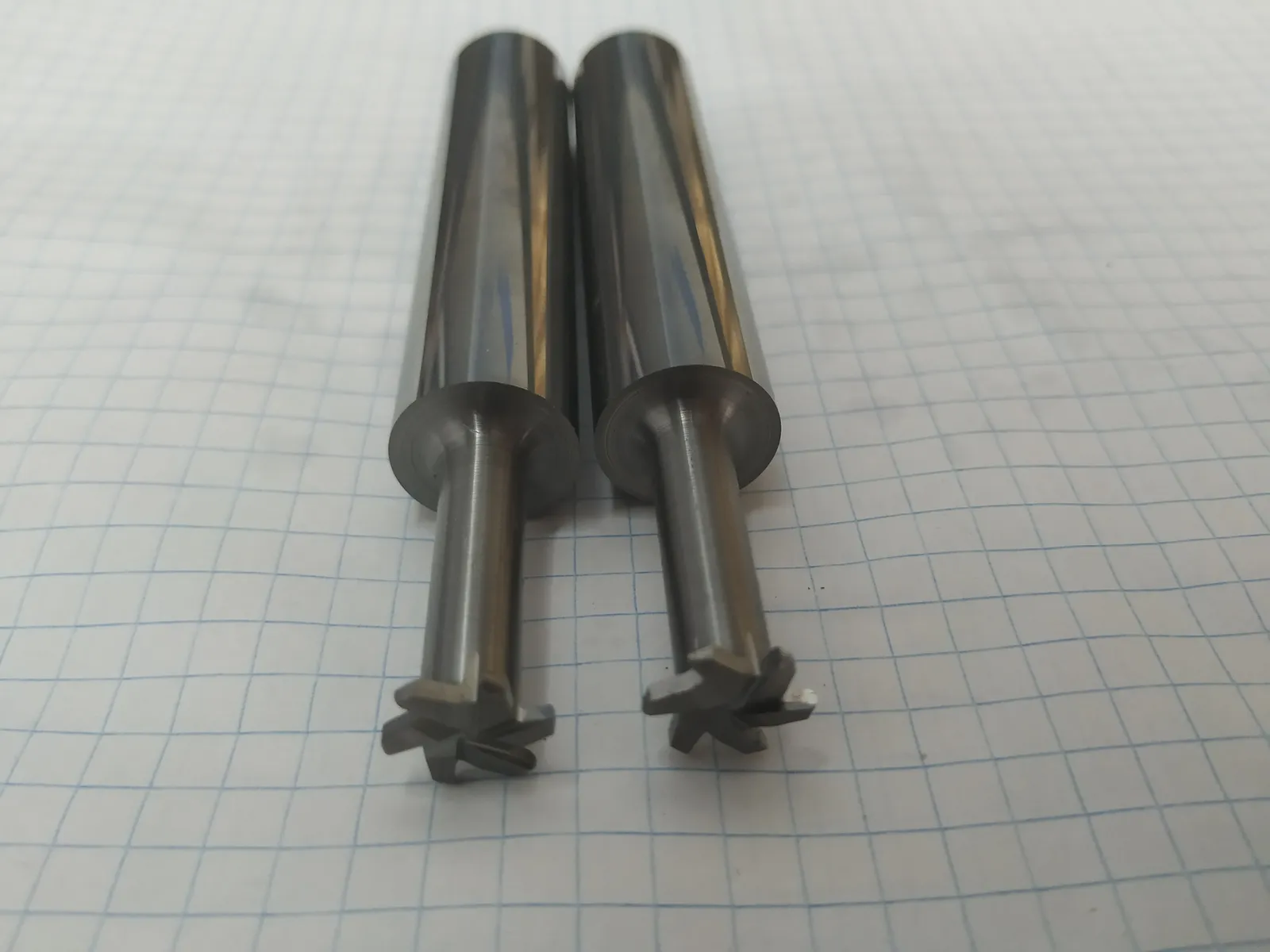

Две монолитные твердосплавные Т-образные фрезы.
Две монолитные твердосплавные Т-образные фрезы.
Подробнее

Две монолитные твердосплавные Т-образные фрезы со скруглённым переходом к узкой шейке. НижТочПро изготавливает Т-образные фрезы под чертёж заказчика.

Партия монолитных твердосплавных Т-образных фрез.
Партия монолитных твердосплавных Т-образных фрез.
Подробнее

Партия монолитных твердосплавных Т-образных фрез. НижТочПро изготавливает Т-образные фрезы партиями одинакового типоразмера.

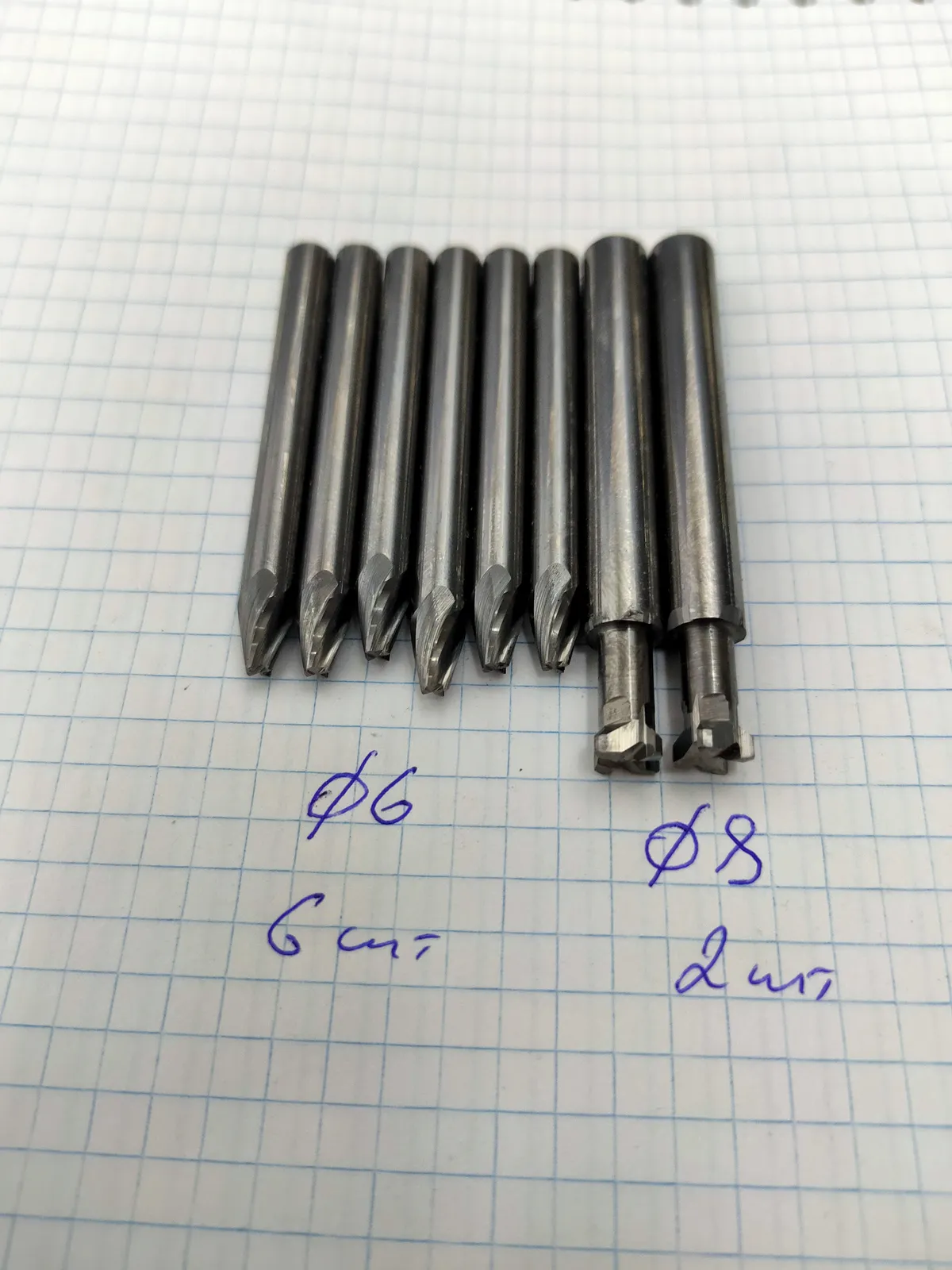

Две монолитные твердосплавные Т-образные фрезы (справа в кадре) с рукописной пометкой «Ø8, 2 шт.».
Две монолитные твердосплавные Т-образные фрезы (справа в кадре) с рукописной пометкой «Ø8, 2 шт.».
Подробнее

Монолитные твердосплавные Т-образные фрезы диаметром Ø8 (рукописная пометка на фото) — узкая шейка и головка с крестообразным профилем зубьев. НижТочПро изготавливает Т-образные фрезы точно по заданному диаметру.

Монолитная твердосплавная Т-образная фреза малого диаметра, удерживается в руке.
Монолитная твердосплавная Т-образная фреза малого диаметра, удерживается в руке.
Подробнее

Монолитная твердосплавная Т-образная фреза малого диаметра с компактной головкой. НижТочПро изготавливает Т-образные фрезы малого диаметра под заказ.

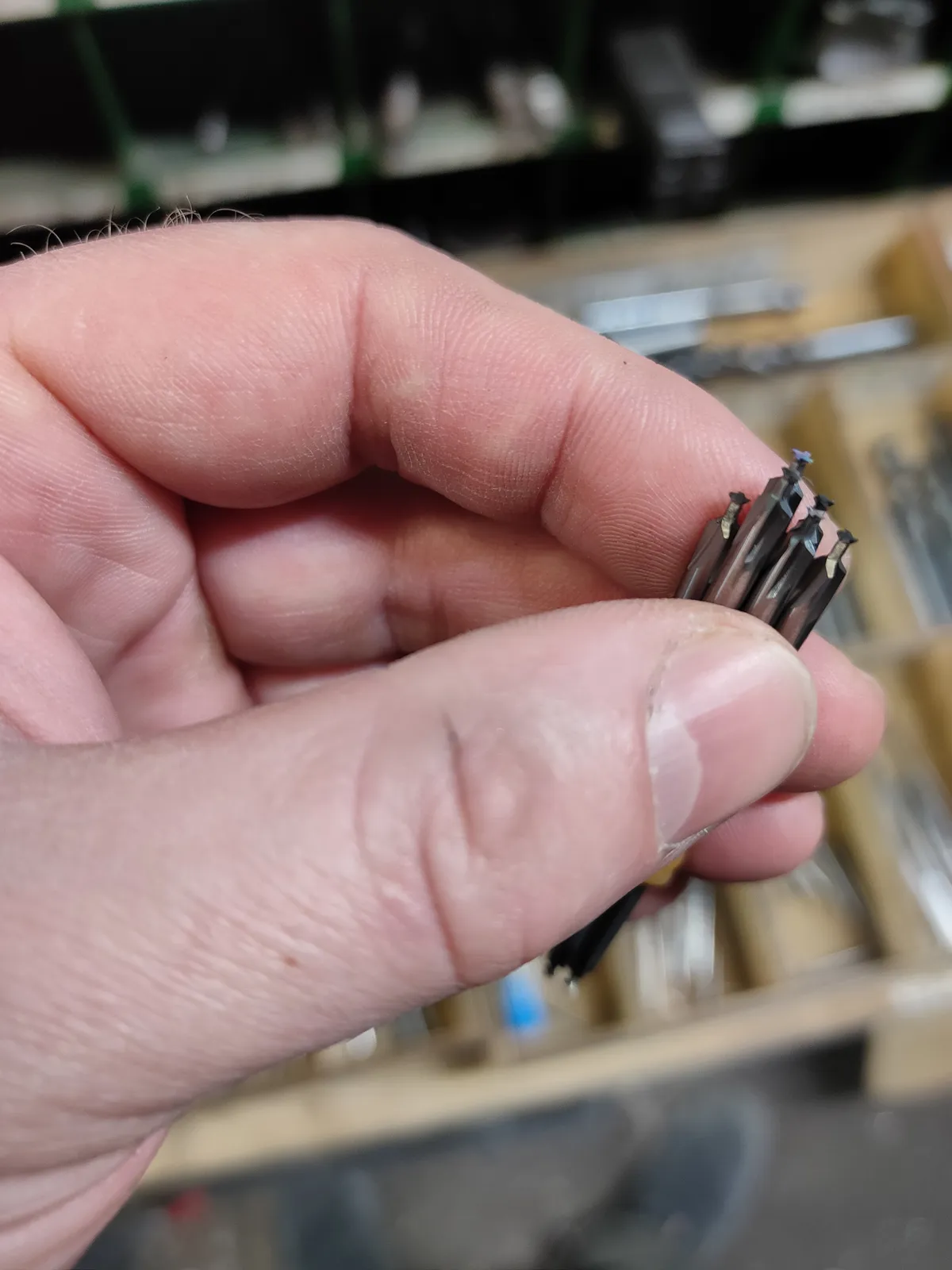

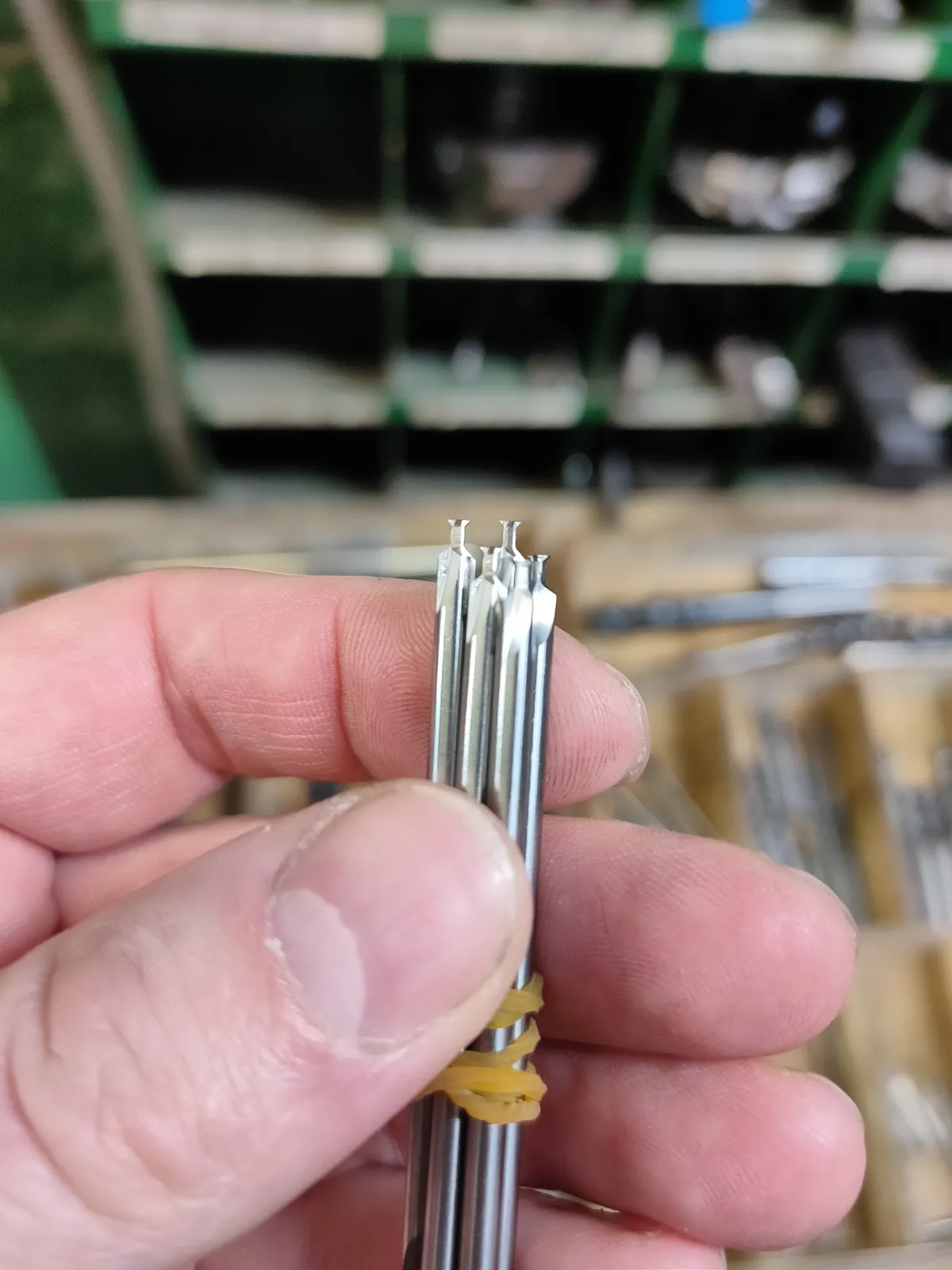

Несколько малых монолитных твердосплавных Т-образных фрез, удерживаются в руке.
Несколько малых монолитных твердосплавных Т-образных фрез, удерживаются в руке.
Подробнее

Несколько малых монолитных твердосплавных Т-образных фрез крупным планом. НижТочПро изготавливает малые Т-образные фрезы партиями под заказ.

Несколько малых монолитных твердосплавных Т-образных фрез крупным планом.
Несколько малых монолитных твердосплавных Т-образных фрез крупным планом.
Подробнее

Несколько малых монолитных твердосплавных Т-образных фрез с цветными метками на кромке. НижТочПро маркирует партии малых Т-образных фрез для учёта.

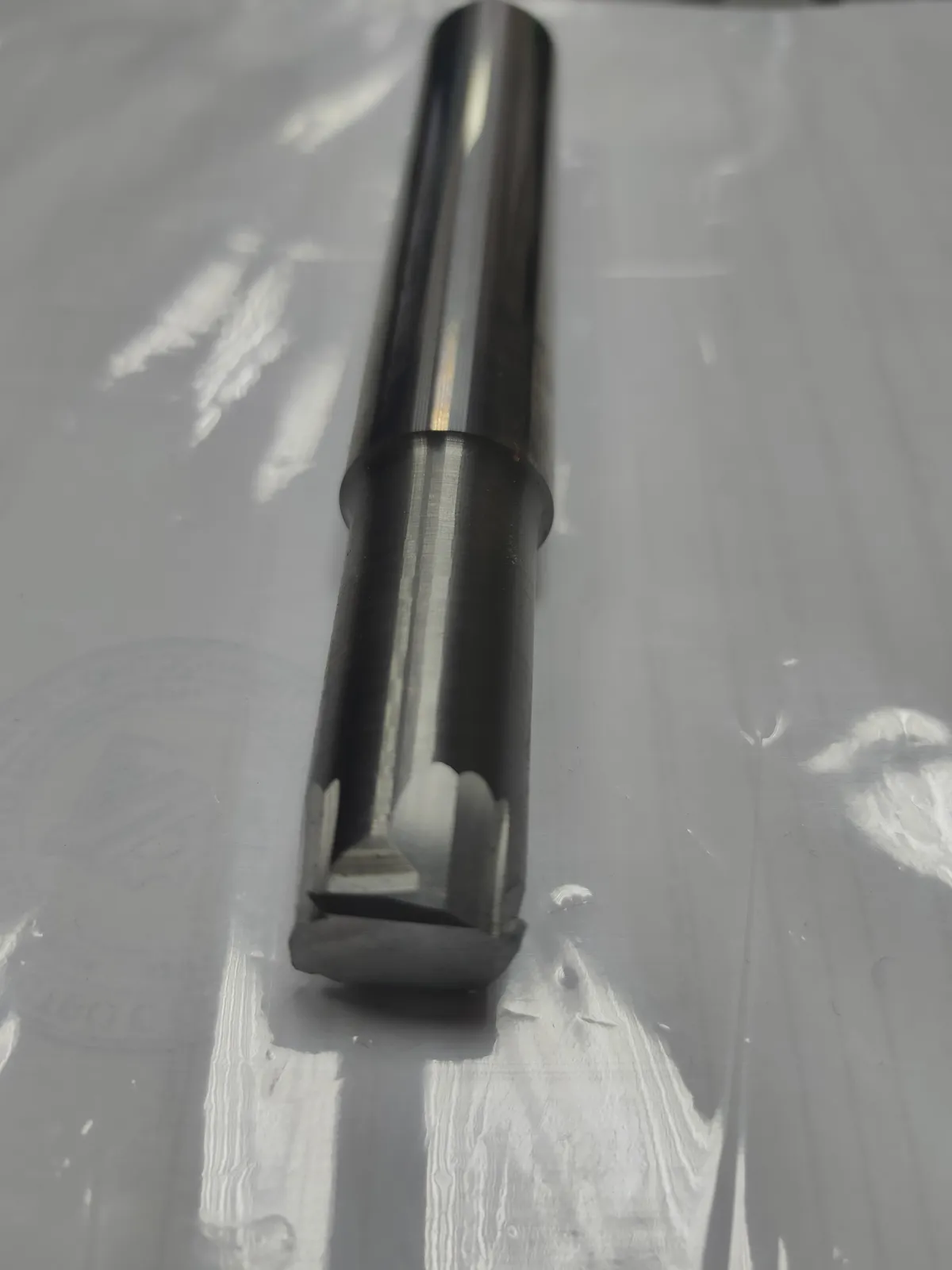

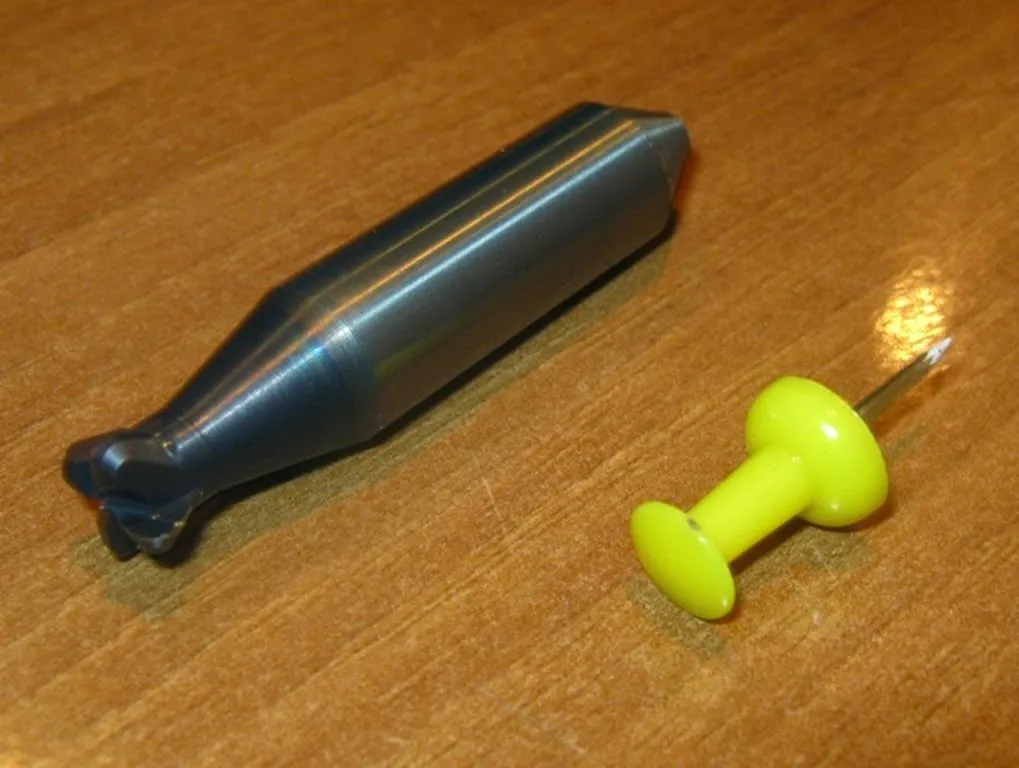

Монолитная твердосплавная Т-образная фреза.
Монолитная твердосплавная Т-образная фреза.
Подробнее

Монолитная твердосплавная Т-образная фреза с чётко видимой узкой шейкой и головкой с зубьями. НижТочПро изготавливает Т-образные фрезы под индивидуальный чертёж.

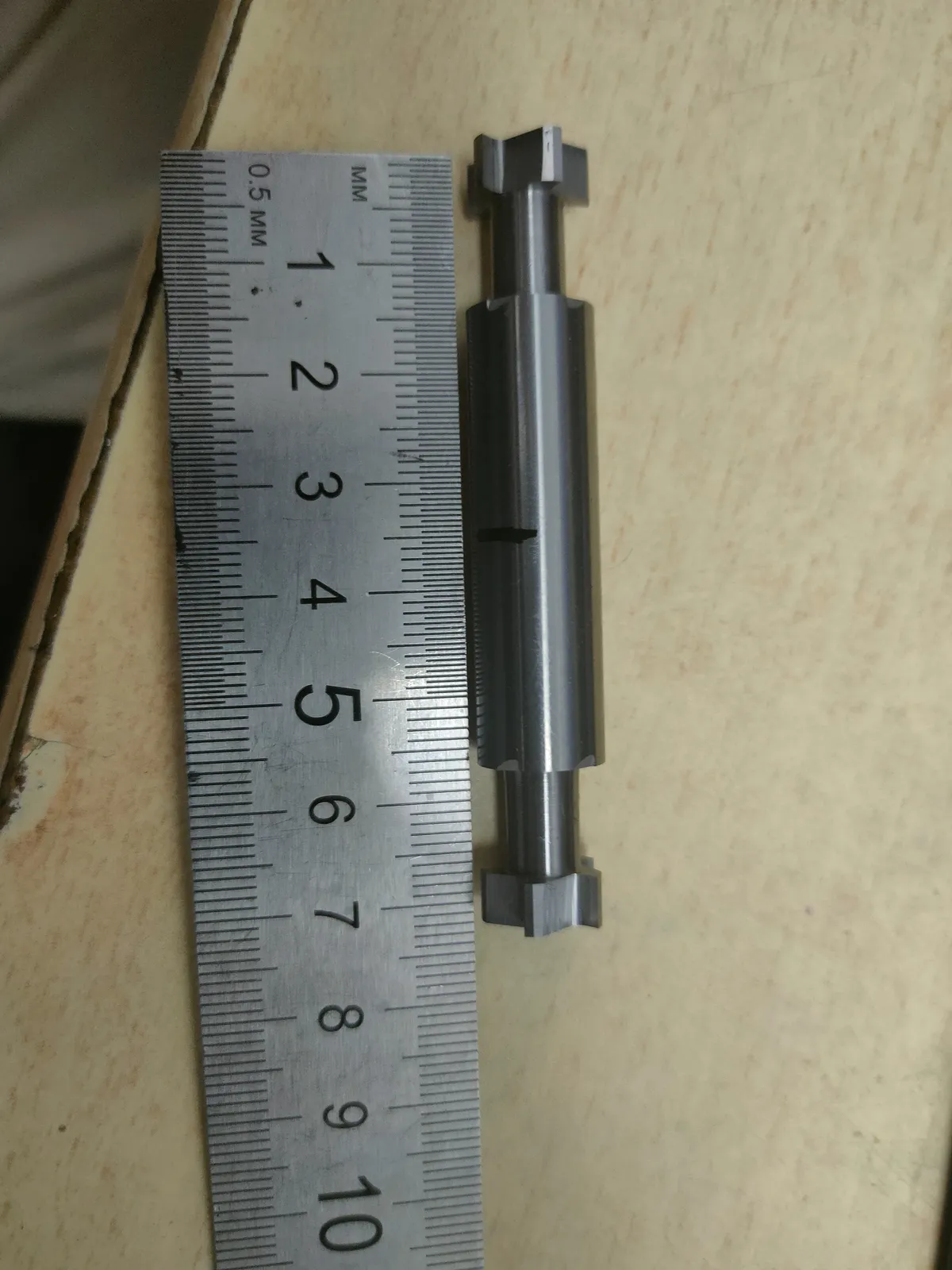

Монолитная твердосплавная двусторонняя Т-образная фреза — грибковая головка на обоих концах.
Монолитная твердосплавная двусторонняя Т-образная фреза — грибковая головка на обоих концах.
Подробнее

Монолитная твердосплавная Т-образная фреза с режущей головкой на обоих концах хвостовика — двусторонний инструмент. НижТочПро изготавливает двусторонние Т-образные фрезы для увеличения ресурса заготовки.

Монолитная твердосплавная Т-образная фреза.
Монолитная твердосплавная Т-образная фреза.
Подробнее

Монолитная твердосплавная Т-образная фреза с крестообразным профилем зубьев на головке. НижТочПро изготавливает Т-образные фрезы под заказ.

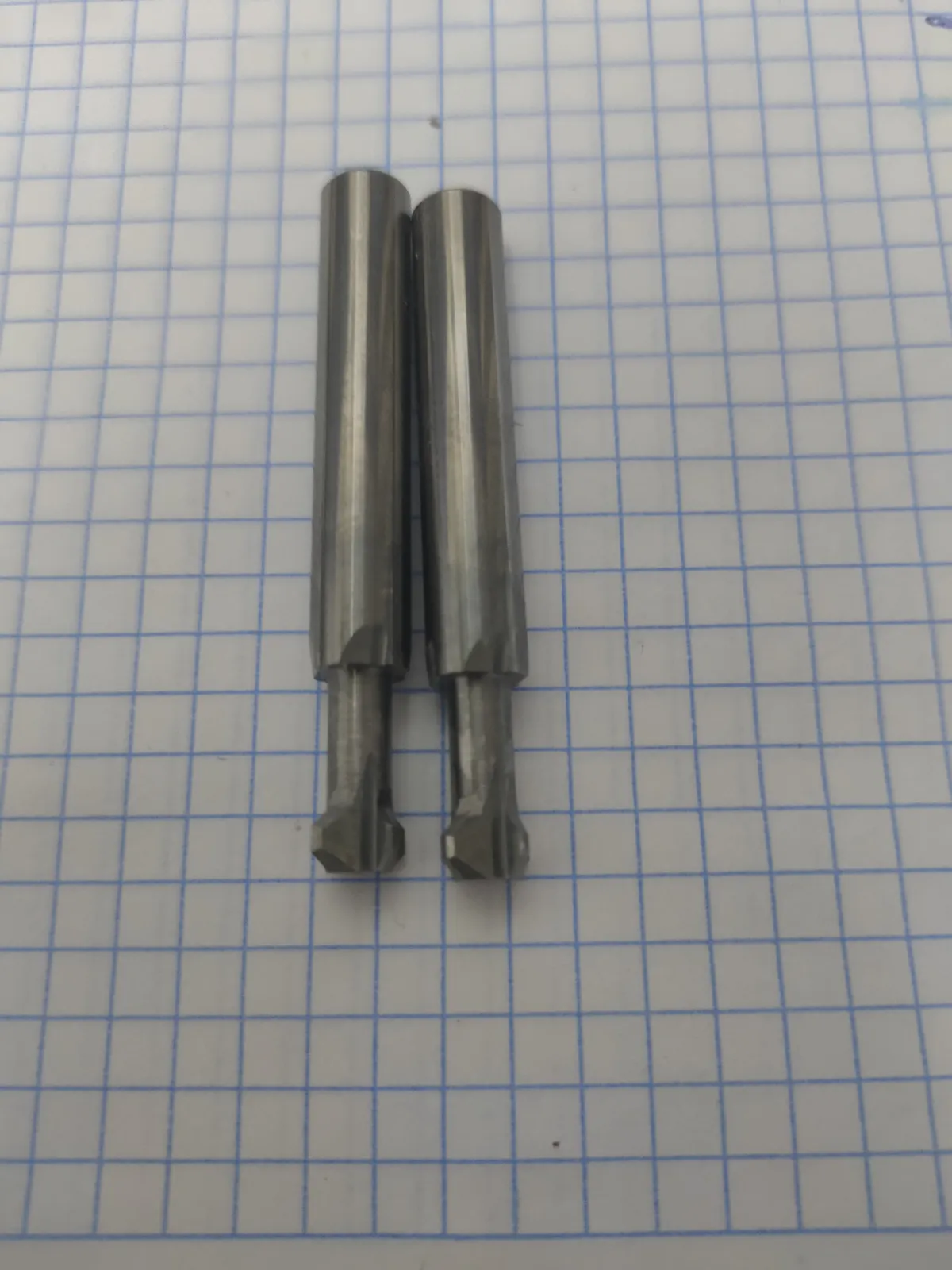

Две монолитные твердосплавные Т-образные фрезы.
Две монолитные твердосплавные Т-образные фрезы.
Подробнее

Две монолитные твердосплавные Т-образные фрезы одинакового типоразмера. НижТочПро изготавливает партии Т-образных фрез под заказ.

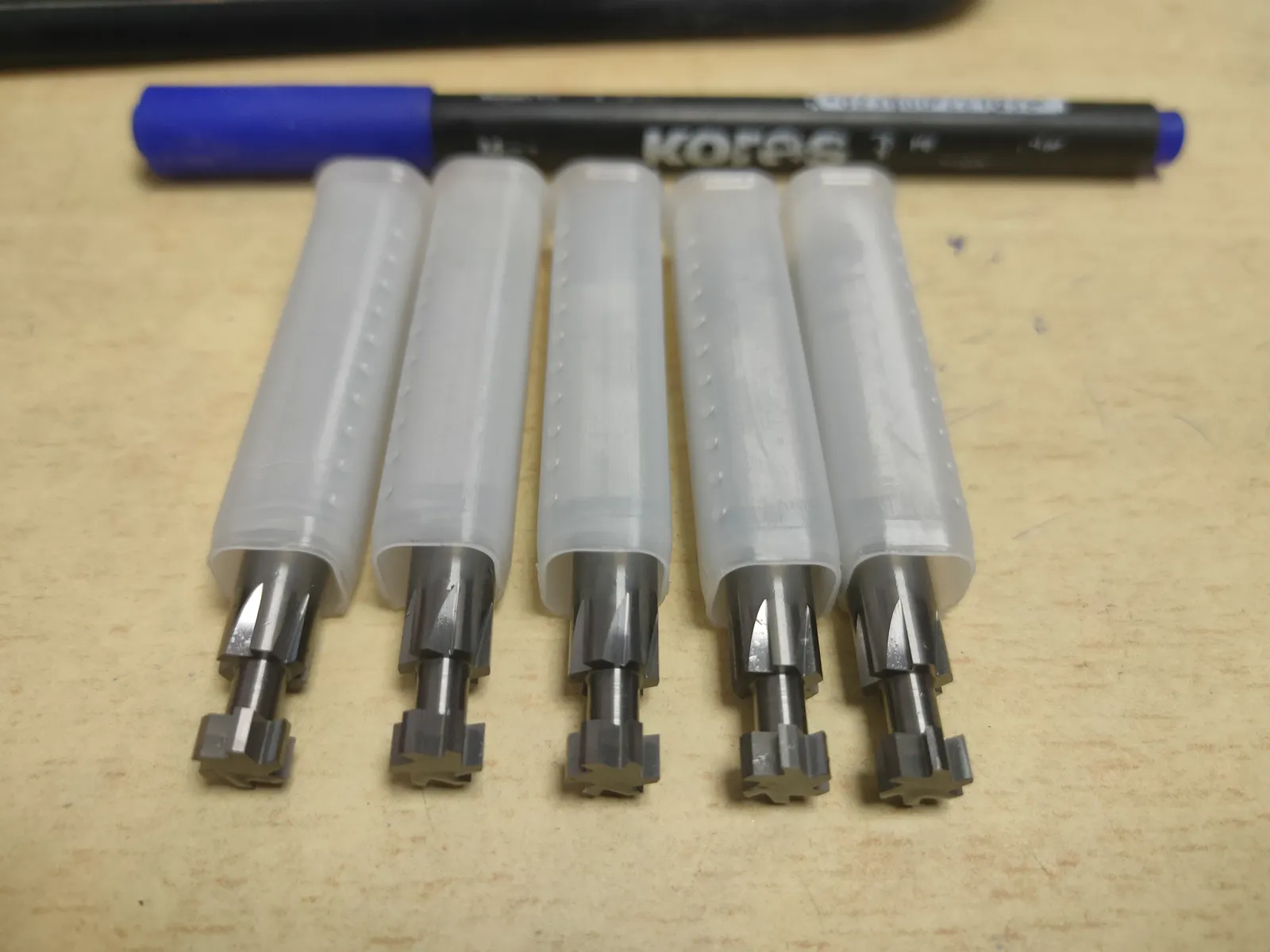

Партия монолитных твердосплавных Т-образных фрез в защитных пластиковых чехлах на хвостовике.
Партия монолитных твердосплавных Т-образных фрез в защитных пластиковых чехлах на хвостовике.
Подробнее

Партия монолитных твердосплавных Т-образных фрез в защитных пластиковых чехлах на хвостовике — головки с зубьями видны ниже чехла. НижТочПро хранит партии Т-образных фрез в защитных чехлах между заказами.

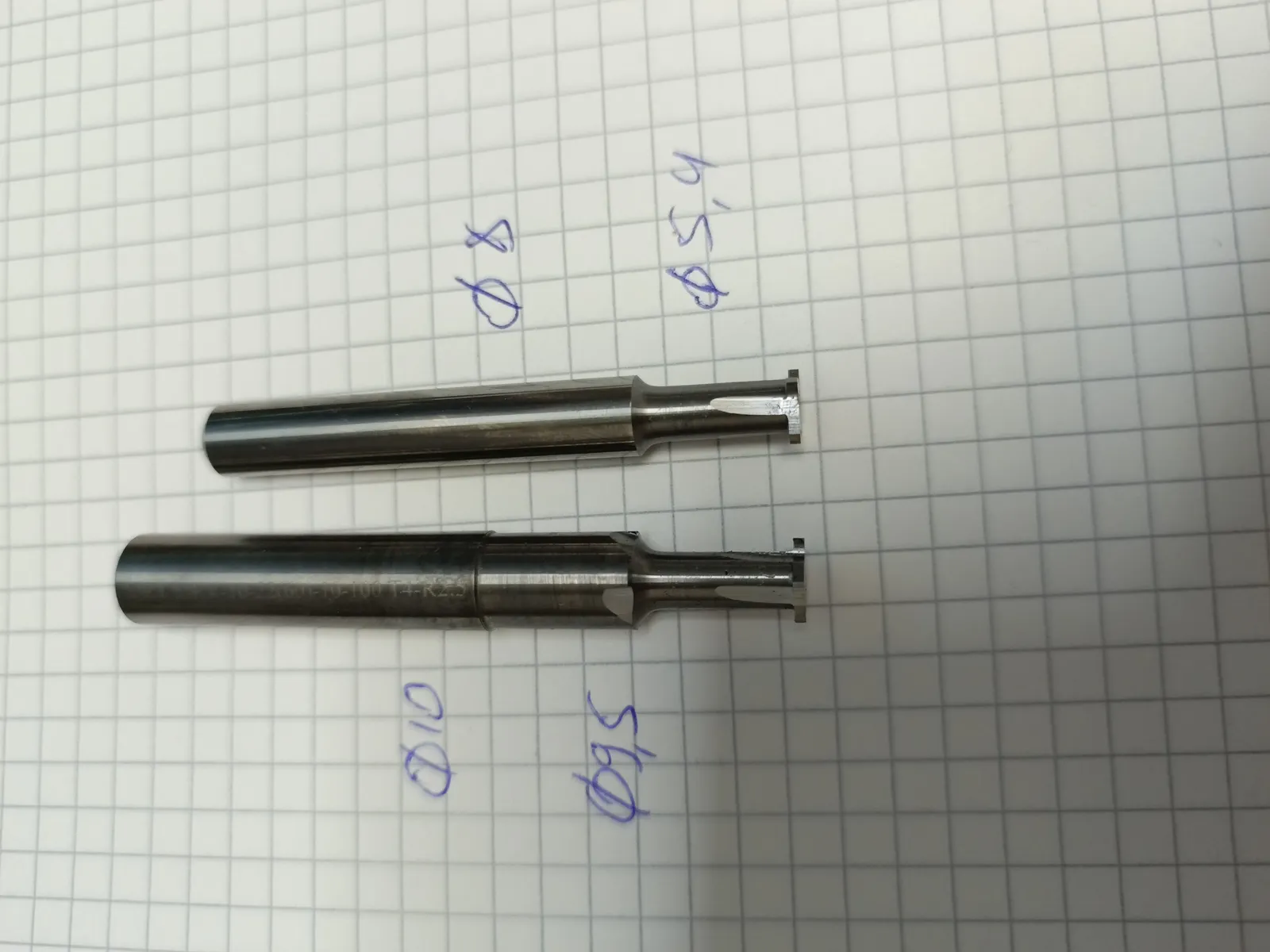

Две монолитные твердосплавные Т-образные фрезы с рукописными пометками диаметра головки и шейки.
Две монолитные твердосплавные Т-образные фрезы с рукописными пометками диаметра головки и шейки.
Подробнее

Монолитные твердосплавные Т-образные фрезы с рукописными пометками диаметра: Ø8 и Ø10 — головка, 4,5 и Ø6 — шейка. НижТочПро изготавливает Т-образные фрезы точно по заданным диаметрам головки и шейки.

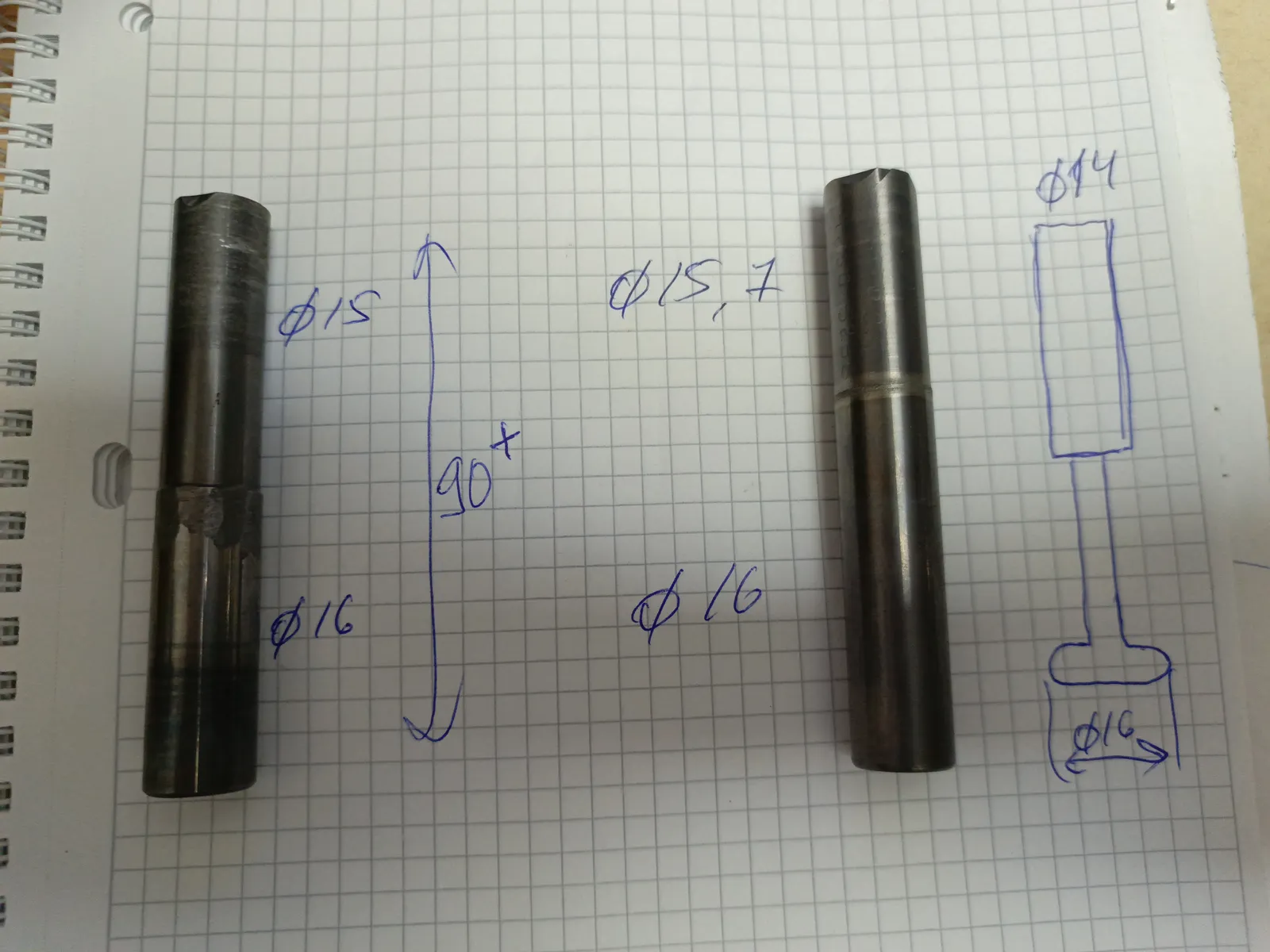

Две монолитные твердосплавные Т-образные фрезы рядом с рукописным чертежом с размерами.
Две монолитные твердосплавные Т-образные фрезы рядом с рукописным чертежом с размерами.
Подробнее

Монолитные твердосплавные Т-образные фрезы с рукописным чертежом-спецификацией: диаметры Ø15, Ø15,7, Ø16 и длина участка. НижТочПро изготавливает Т-образные фрезы по индивидуальному чертежу с проставленными размерами.

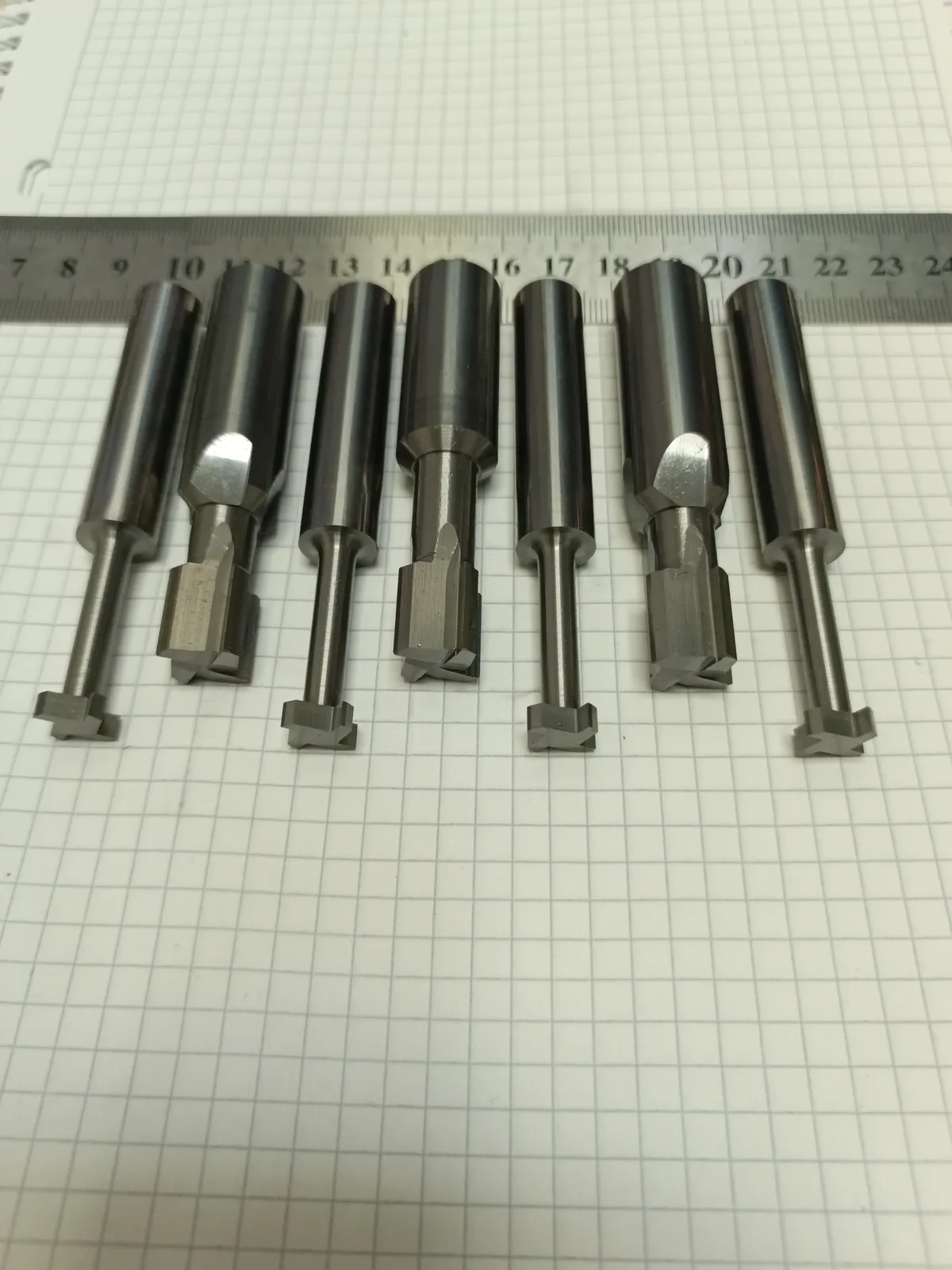

Партия монолитных твердосплавных Т-образных фрез разного диаметра.
Партия монолитных твердосплавных Т-образных фрез разного диаметра.
Подробнее

Партия монолитных твердосплавных Т-образных фрез разного диаметра, разложенных в ряд. НижТочПро изготавливает Т-образные фрезы полного размерного ряда под заказ.

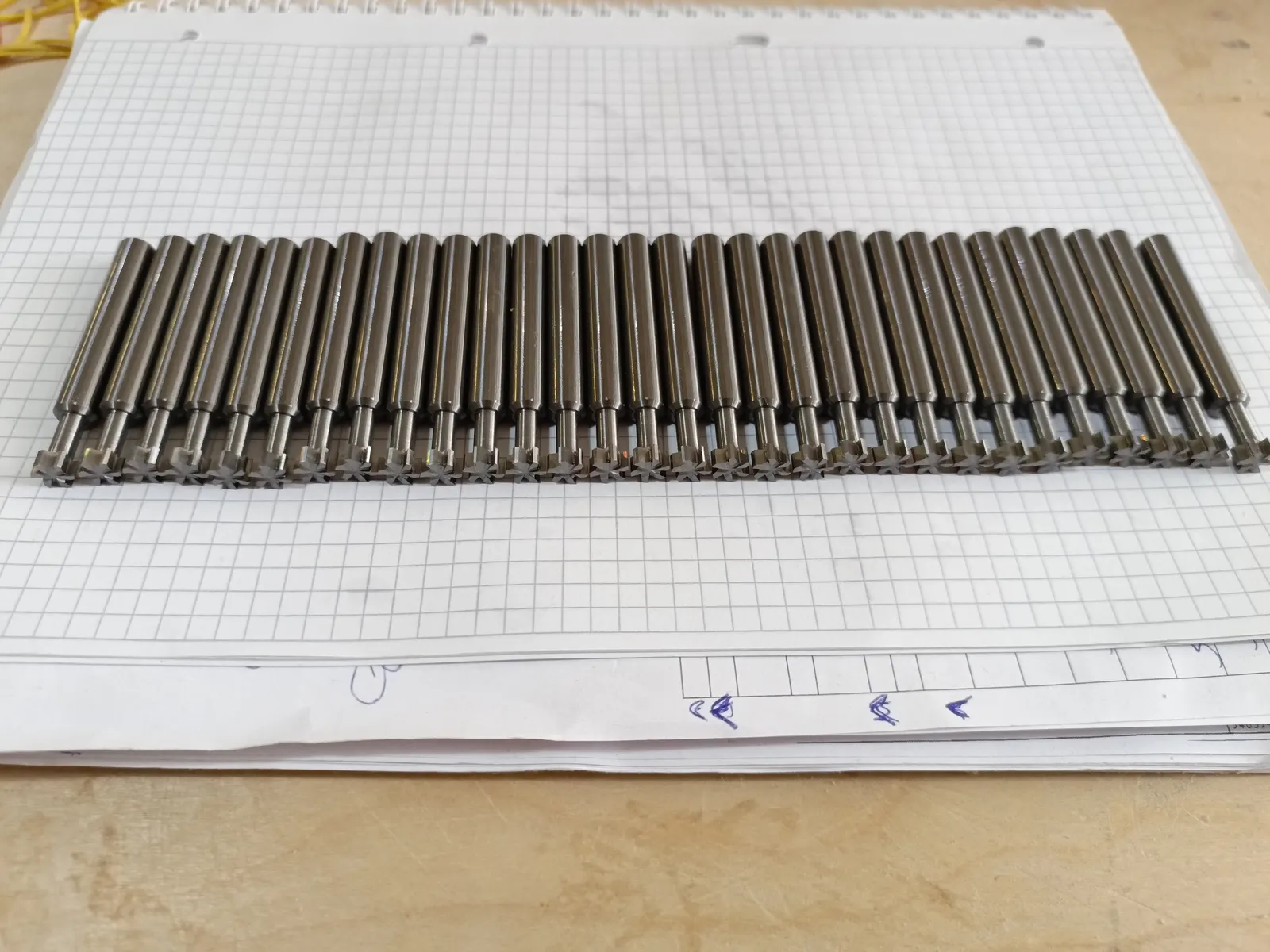

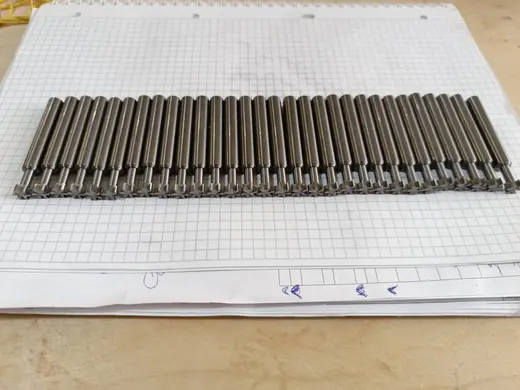

Крупная партия монолитных твердосплавных Т-образных фрез малого диаметра, одинакового типоразмера.
Крупная партия монолитных твердосплавных Т-образных фрез малого диаметра, одинакового типоразмера.
Подробнее

Крупная партия монолитных твердосплавных Т-образных фрез малого диаметра, изготовленных за одну наладку. НижТочПро изготавливает крупные партии Т-образных фрез одинакового типоразмера под заказ.

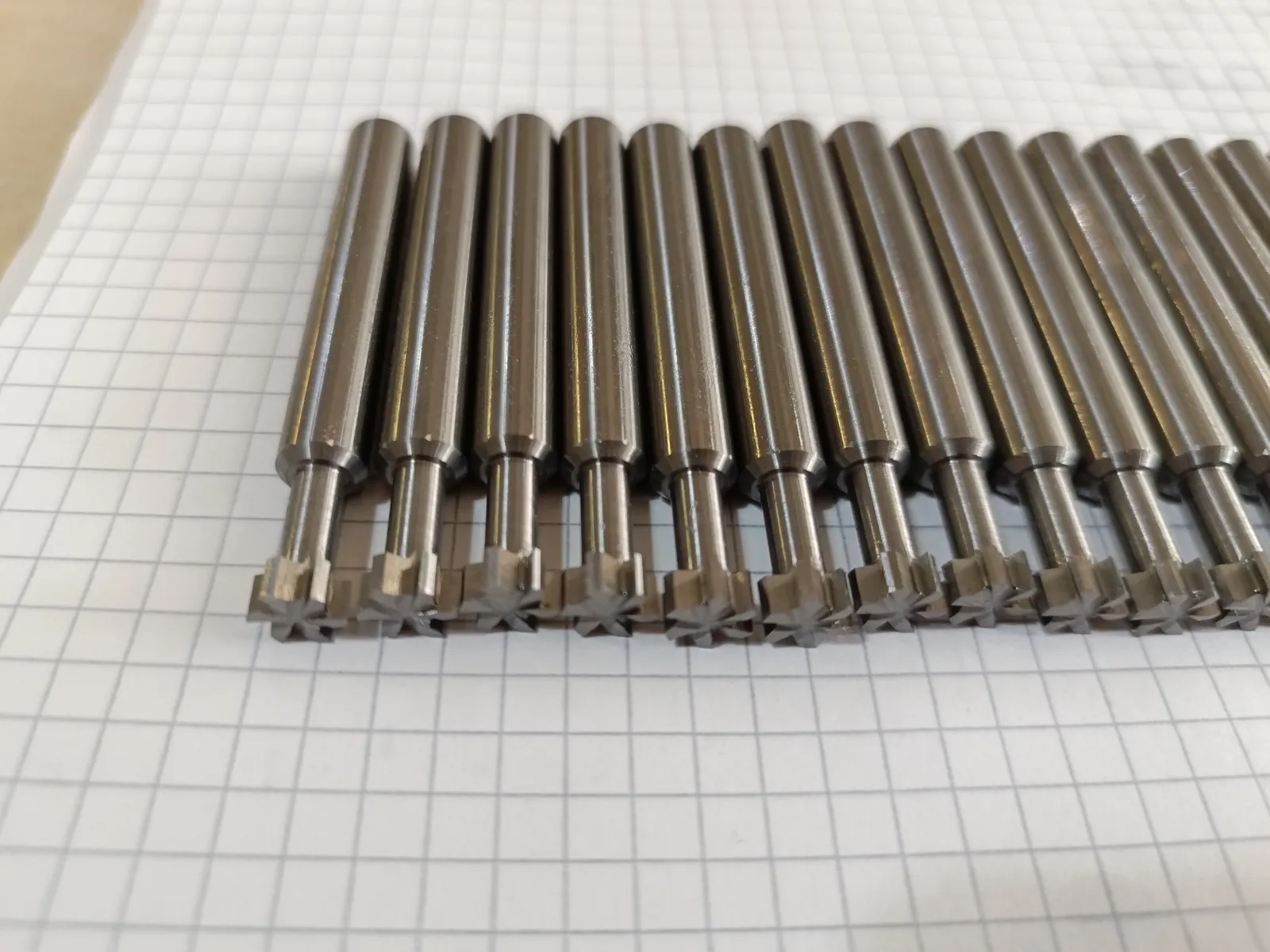

Крупная партия монолитных твердосплавных Т-образных фрез малого диаметра, вид с другого ракурса.
Крупная партия монолитных твердосплавных Т-образных фрез малого диаметра, вид с другого ракурса.
Подробнее

Крупная партия монолитных твердосплавных Т-образных фрез малого диаметра. НижТочПро изготавливает крупные партии Т-образных фрез одинакового типоразмера.

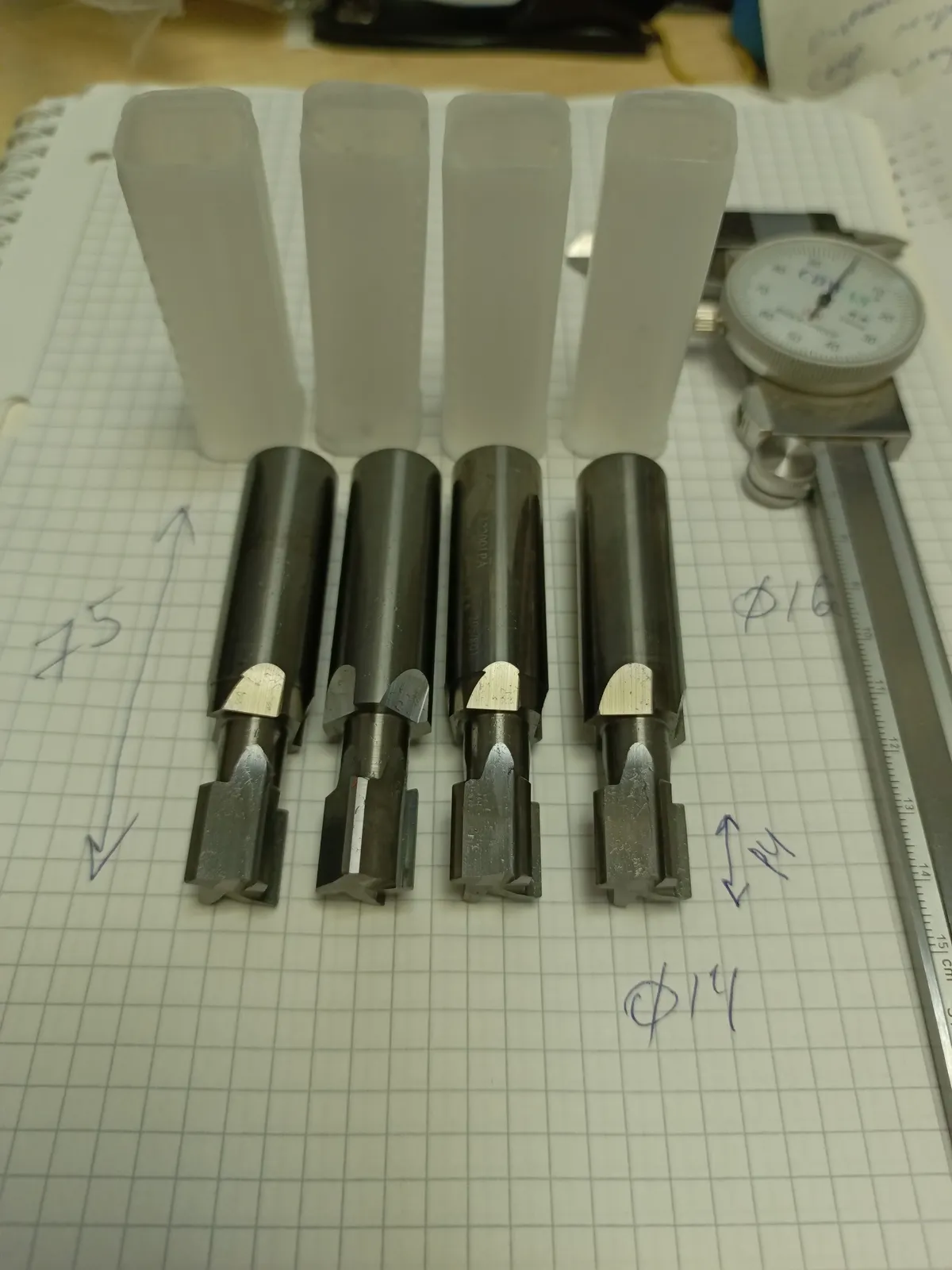

Партия монолитных твердосплавных Т-образных фрез в защитных чехлах, рядом — индикаторный штангенциркуль и рукописные размеры.
Партия монолитных твердосплавных Т-образных фрез в защитных чехлах, рядом — индикаторный штангенциркуль и рукописные размеры.
Подробнее

Партия монолитных твердосплавных Т-образных фрез в защитных пластиковых чехлах с рукописными пометками диаметра головки Ø16, диаметра шейки Ø14 и длины 75. НижТочПро контролирует размеры Т-образной фрезы индикаторным штангенциркулем перед отгрузкой.

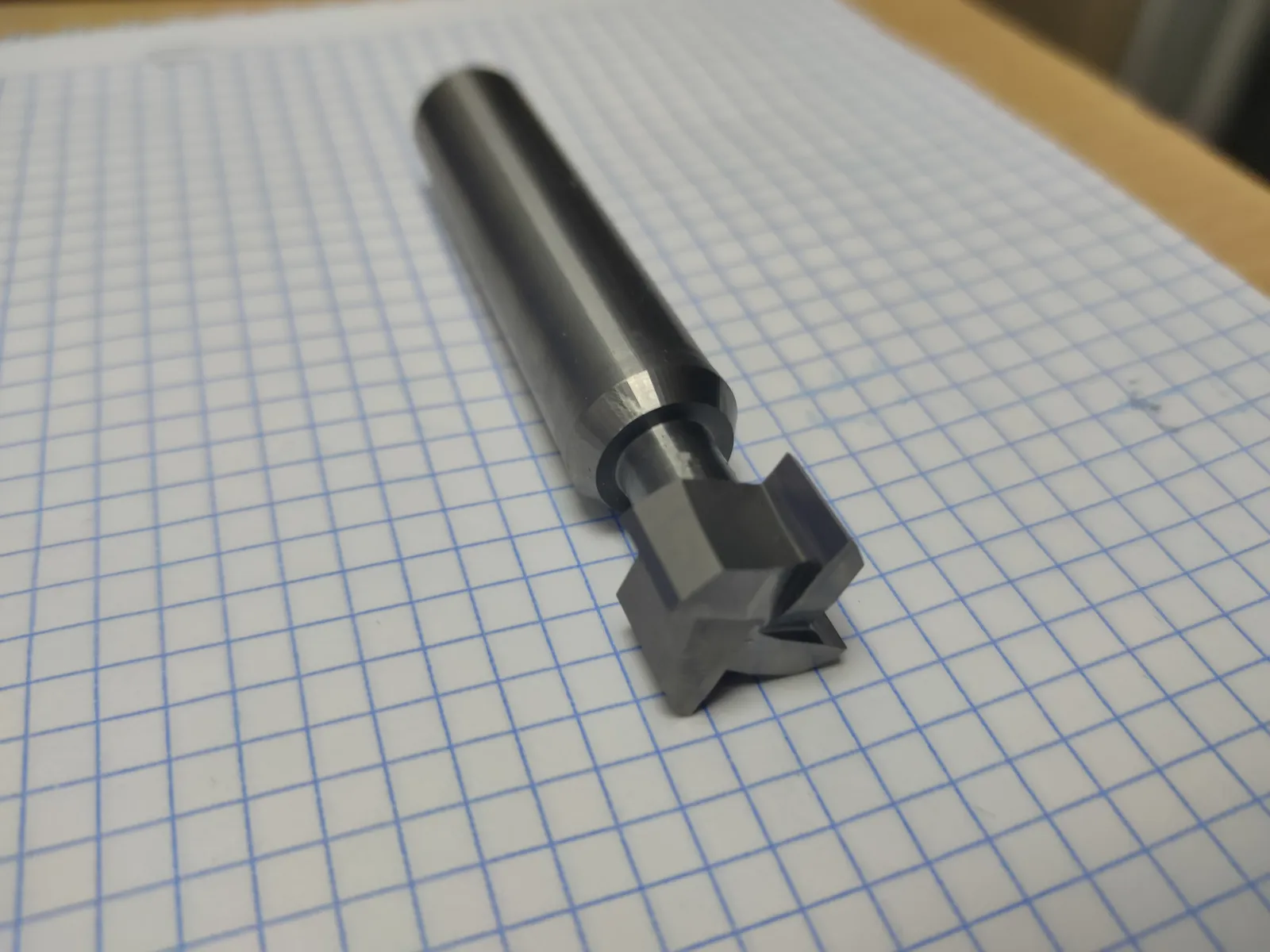

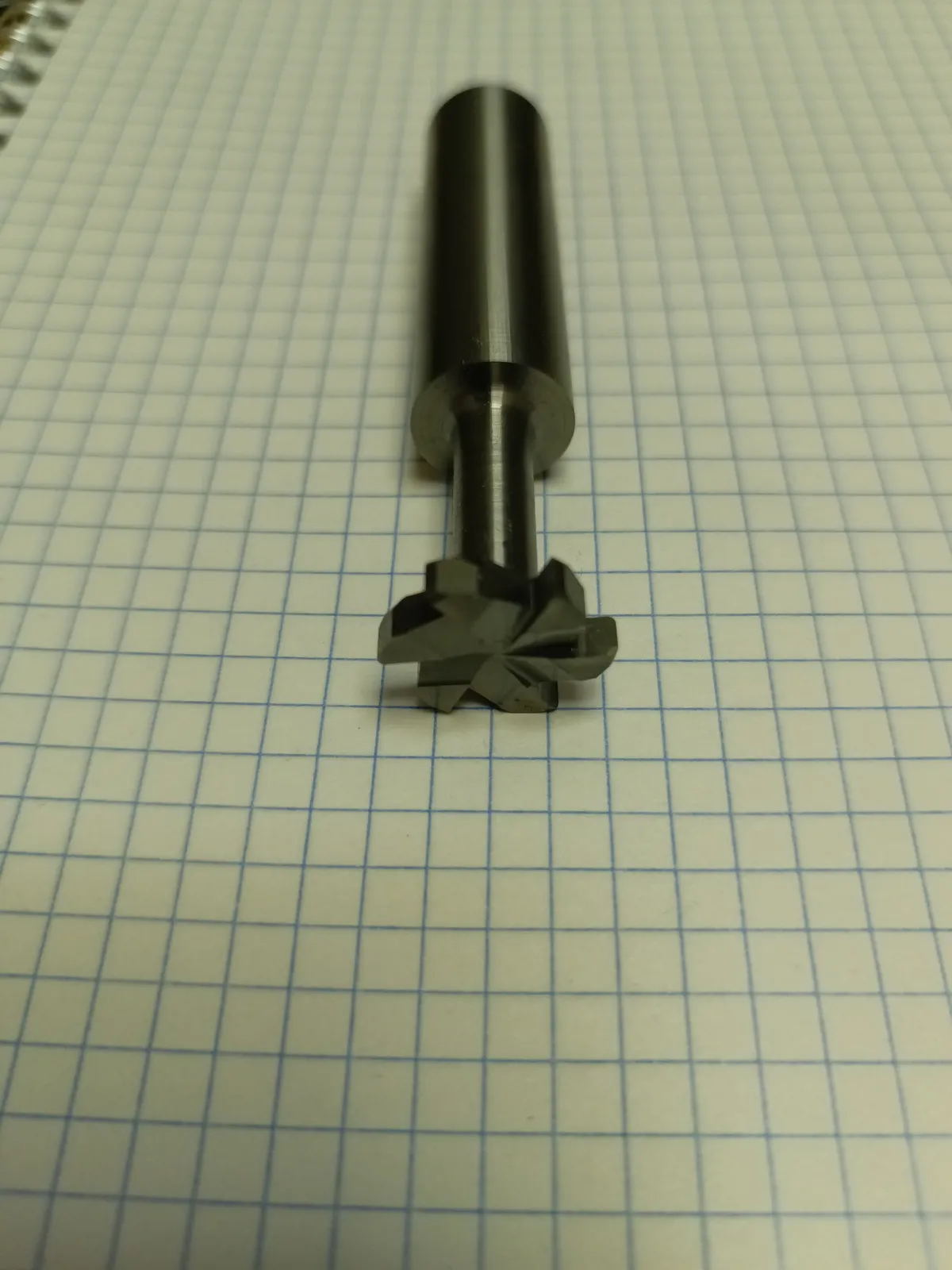

Монолитная твердосплавная Т-образная фреза.
Монолитная твердосплавная Т-образная фреза.
Подробнее

Монолитная твердосплавная Т-образная фреза с крестообразным профилем зубьев на головке. НижТочПро изготавливает Т-образные фрезы под заказ.

Монолитная твердосплавная Т-образная фреза — узкая шейка переходит в широкую головку с режущими зубьями.
Монолитная твердосплавная Т-образная фреза — узкая шейка переходит в широкую головку с режущими зубьями.
Подробнее

Монолитная твердосплавная Т-образная (грибковая) фреза: узкая шейка переходит в широкую головку с режущими зубьями. НижТочПро изготавливает Т-образные фрезы под задачу заказчика.

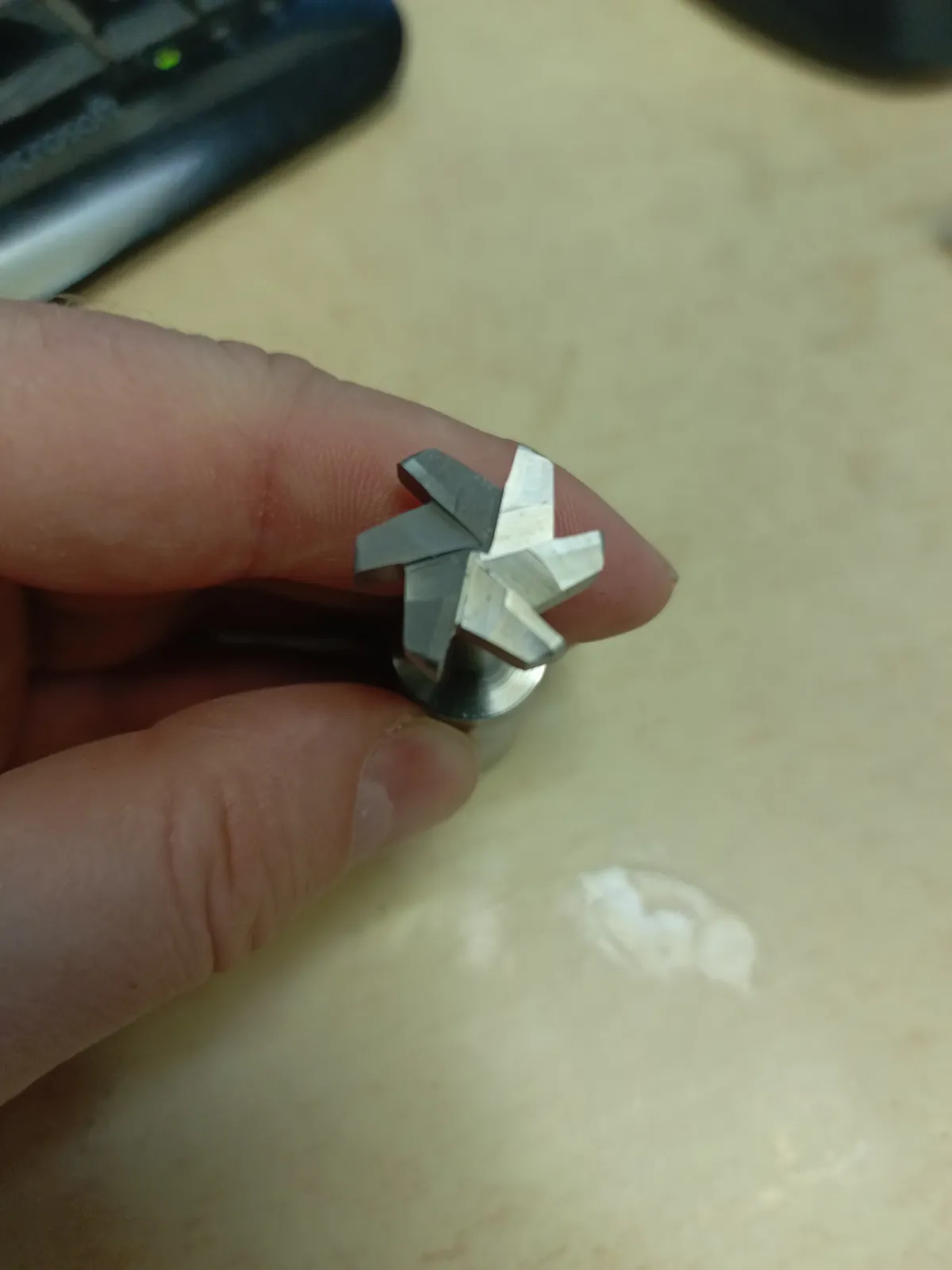

Монолитная твердосплавная Т-образная фреза, вид строго с торца — крестообразный профиль режущих зубьев головки, удерживается в руке.
Монолитная твердосплавная Т-образная фреза, вид строго с торца — крестообразный профиль режущих зубьев головки, удерживается в руке.
Подробнее

Монолитная твердосплавная Т-образная фреза крупным планом с торца: режущие зубья головки образуют крестообразный профиль. НижТочПро контролирует симметрию заточки Т-образной фрезы.
