Модуль (m) — стандартный размер зуба зубчатого колеса: делительный диаметр, делённый на число зубьев. Модульная фреза рассчитана под конкретный модуль, то есть под шаг зуба той шестерни, которую нужно нарезать. Это не форма инструмента, а его назначение: геометрия подбирается под зубчатое зацепление.
Два типа модульных фрез
Профильная модульная фреза. На конце хвостовика — головка с зубьями вогнутого профиля по кругу. Каждый зуб повторяет очертание впадины между зубьями шестерни и снимает материал по всей её ширине за проход.
Классическую дисковую модульную фрезу ставят на оправку через центральное отверстие. У нашей профильная головка выполнена заодно с хвостовиком: монолитный инструмент, который зажимается в патроне или цанге как обычная концевая фреза.
Модульная концевая фреза. Острая коническая рабочая часть без зубчатого венца. Профиль впадины она вырабатывает не одним резом, а движением по траектории, как при 3D-фрезеровании.
Главное преимущество — для единичных шестерён и мелких серий на ЧПУ. Классический набор дисковых модульных фрез — до 8 номеров на один модуль под разные диапазоны числа зубьев. Одна коническая концевая фреза малого диаметра закрывает весь диапазон данного модуля.
Поднутрение шейки
У модульных концевых фрез малого диаметра часто делаем ступенчатый переход между рабочей частью и хвостовиком. Рабочая часть остаётся минимально узкой под модуль, а толстый хвостовик выше по длине не задевает соседние зубья, когда фреза уходит глубоко в узкую впадину.
Где применяются
- Цилиндрические шестерни — прямозубые и косозубые
- Реечные передачи
- Звёздочки
- Ремонт и изготовление единичных зубчатых колёс под замену
Что делаем
Изготовление под модуль, число зубьев и материал шестерни.
Заточка с сохранением профиля зуба — для профильных головок по передней поверхности.
Восстановление сколотого кончика.
Подробнее
Короткие монолитные твердосплавные модульные концевые фрезы малого модуля с острой конической рабочей частью. НижТочПро изготавливает модульные концевые фрезы для нарезки зубьев шестерён под заказ.
Подробнее

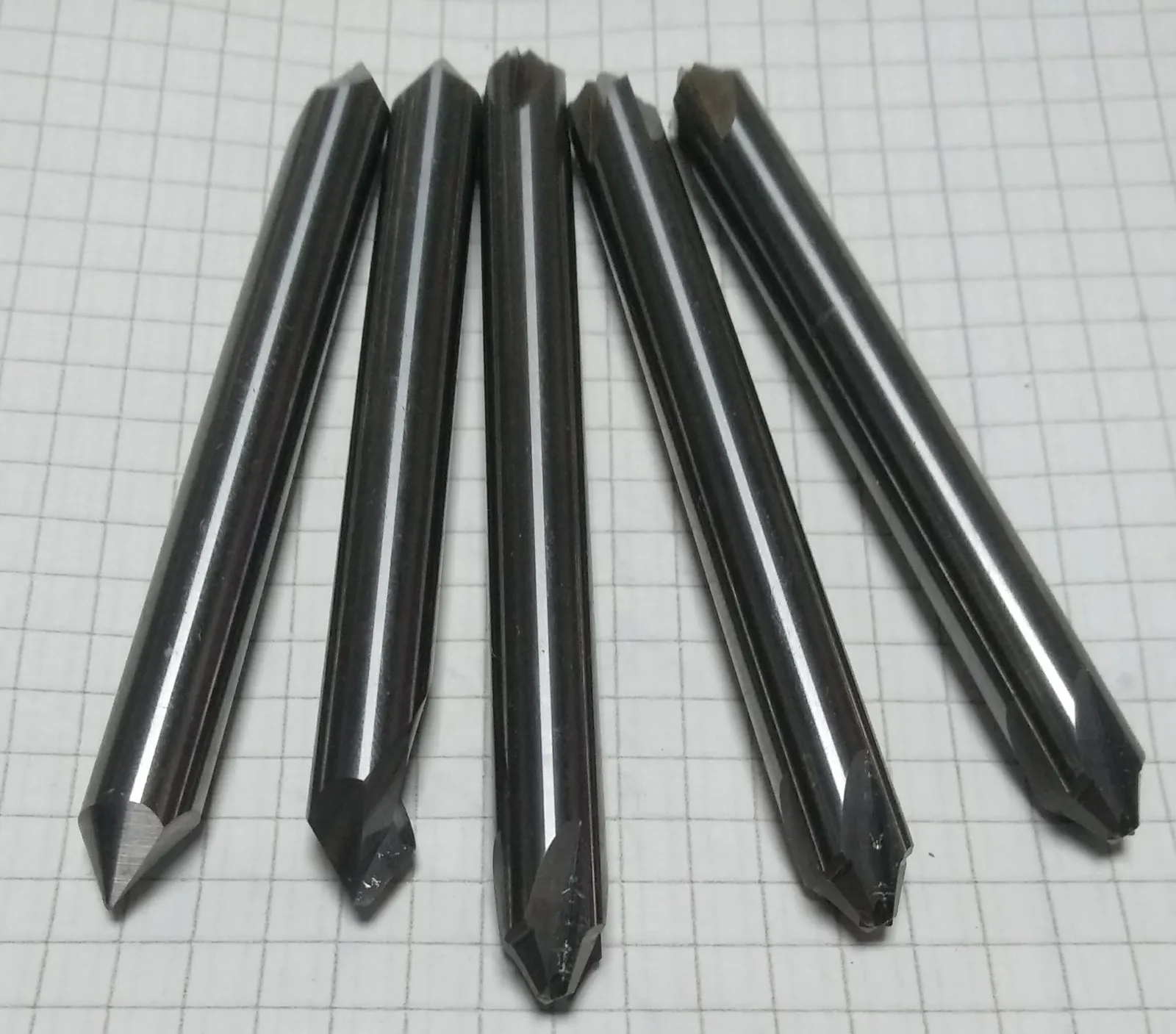

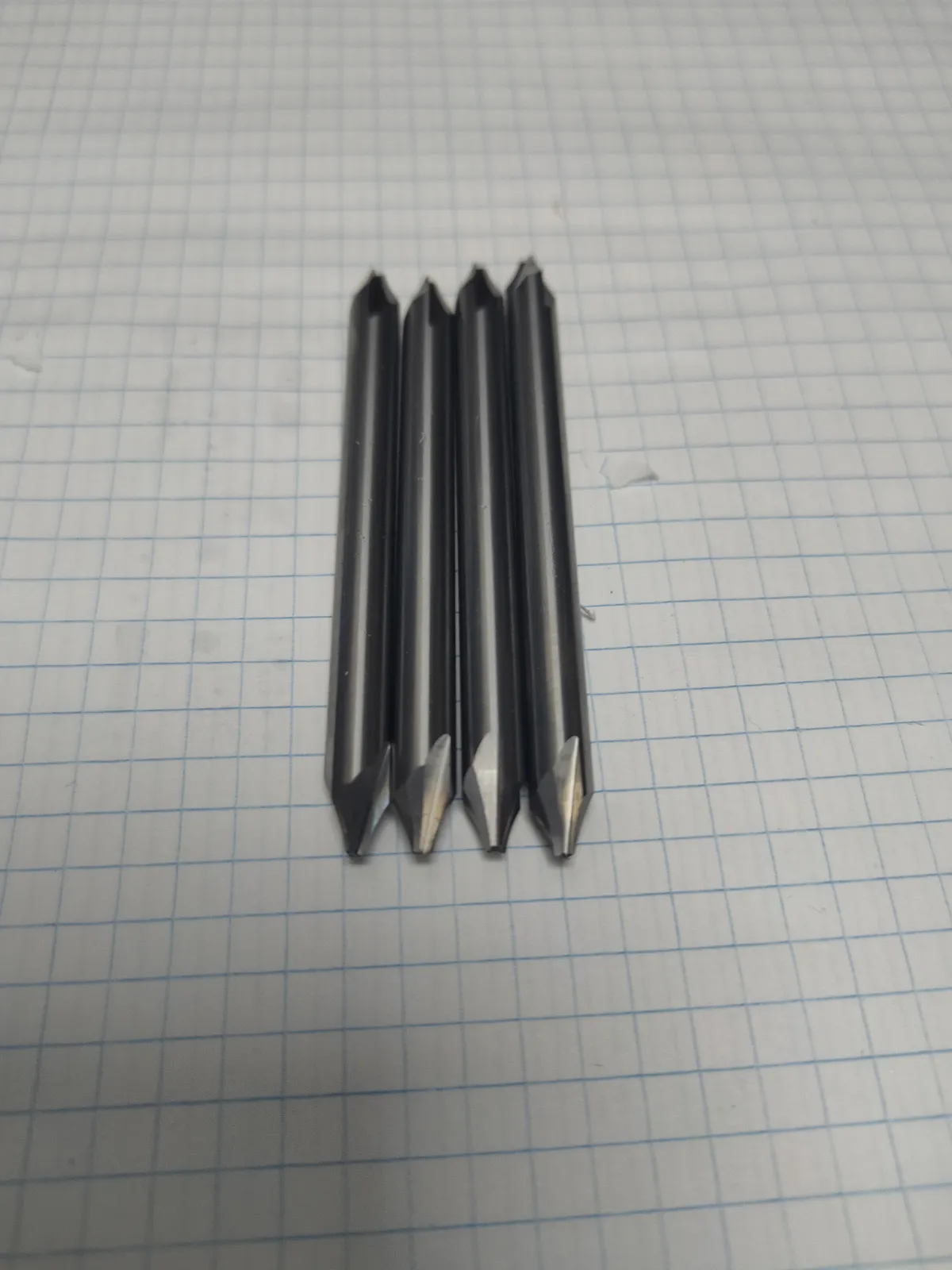

Несколько удлинённых монолитных твердосплавных модульных концевых фрез, разложенных веером. НижТочПро изготавливает удлинённые модульные концевые фрезы под заказ.
Подробнее

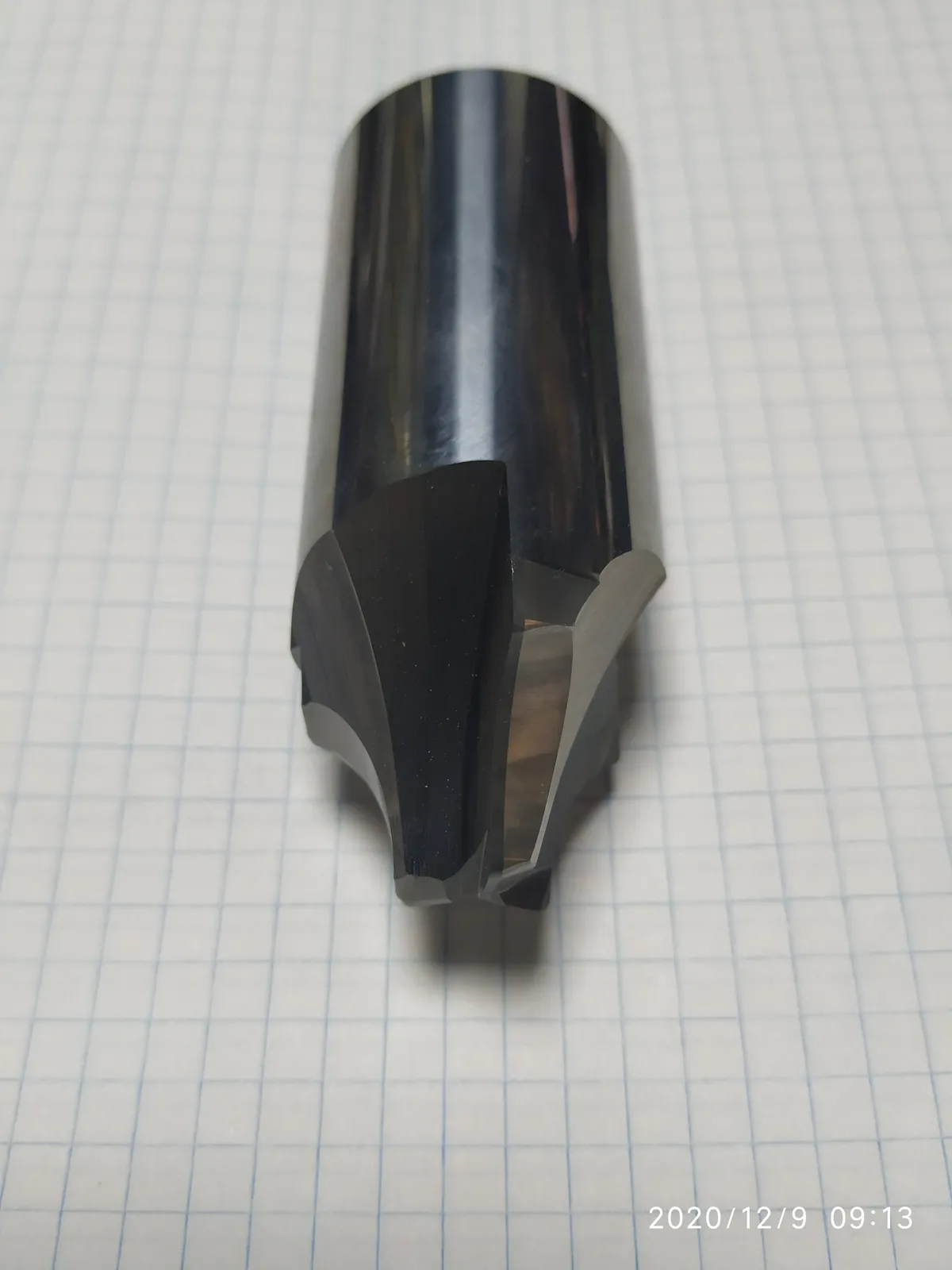

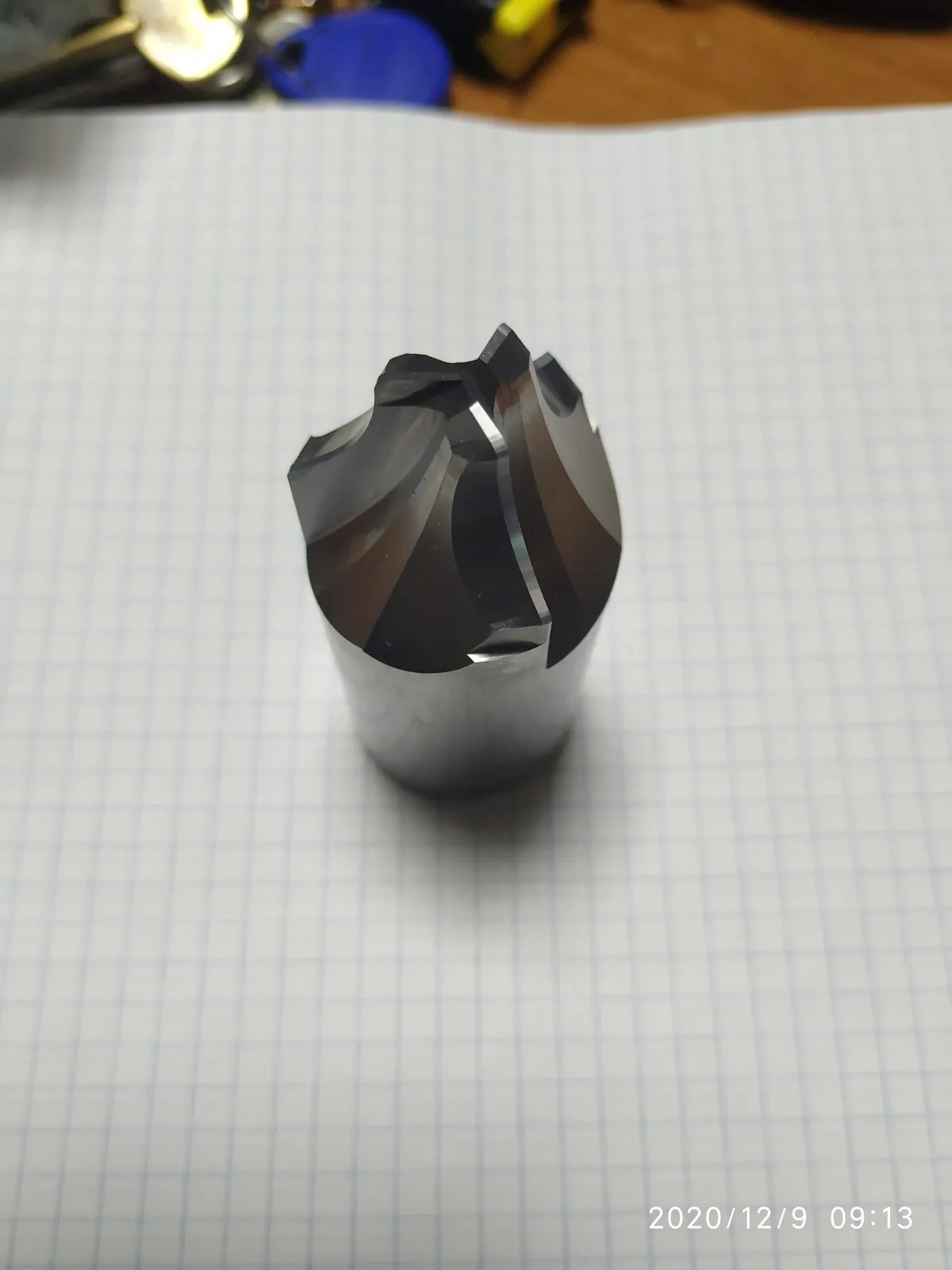

Монолитная твердосплавная профильная модульная фреза: зубья вогнутого профиля повторяют форму впадины между зубьями нарезаемой шестерни. НижТочПро изготавливает профильные модульные фрезы под заданный модуль.
Подробнее
Монолитная твердосплавная профильная модульная фреза, вид с торца: несколько зубьев вогнутого профиля расположены по кругу вокруг центра. НижТочПро изготавливает профильные модульные фрезы с точной геометрией зубьев.
Подробнее

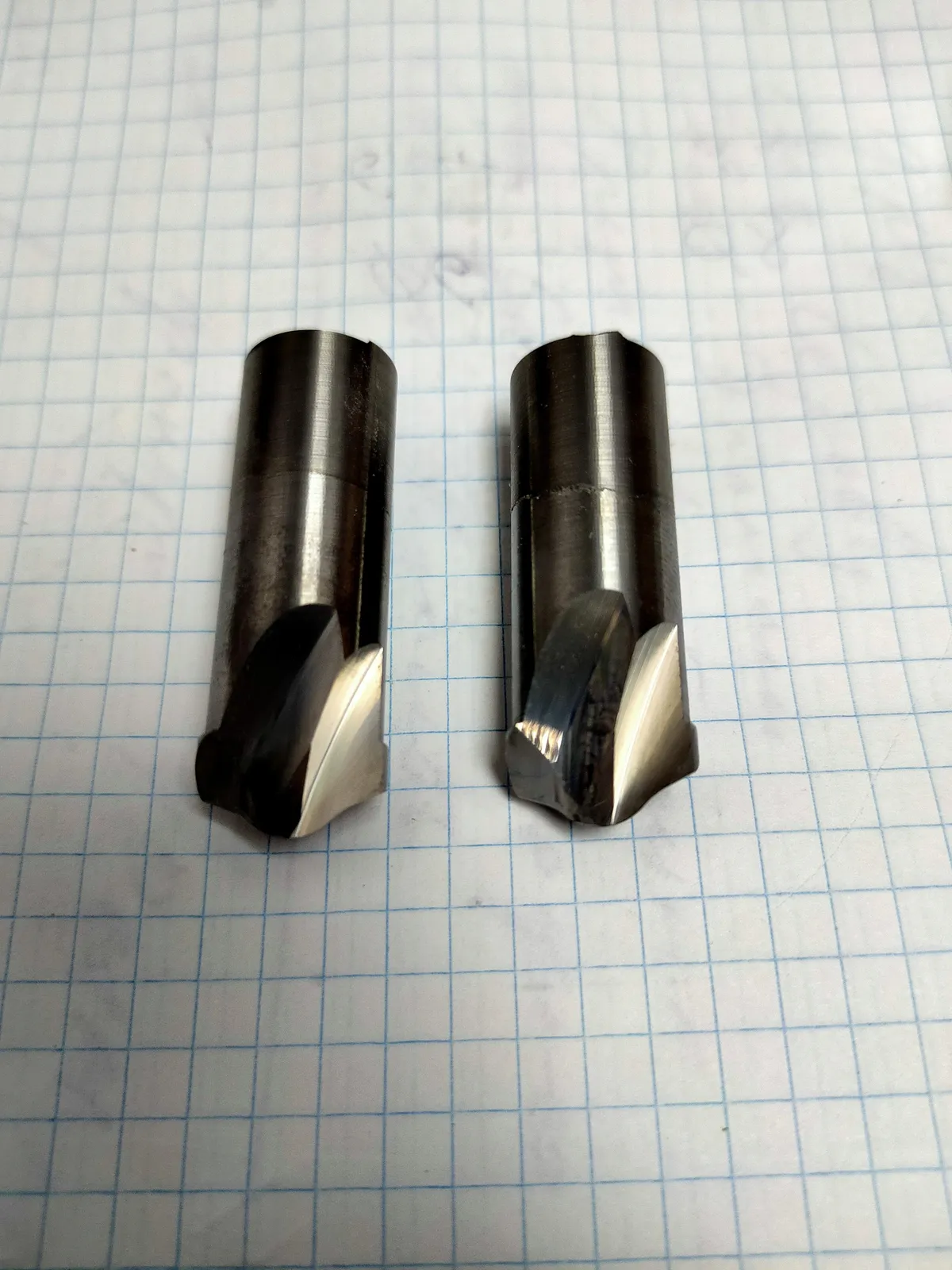

Две монолитные твердосплавные профильные модульные фрезы меньшего размера. НижТочПро изготавливает профильные модульные фрезы разных типоразмеров.
Подробнее
Три монолитные твердосплавные модульные концевые фрезы малого диаметра, лежат параллельно друг другу. НижТочПро изготавливает модульные концевые фрезы малого диаметра под заказ.
Подробнее

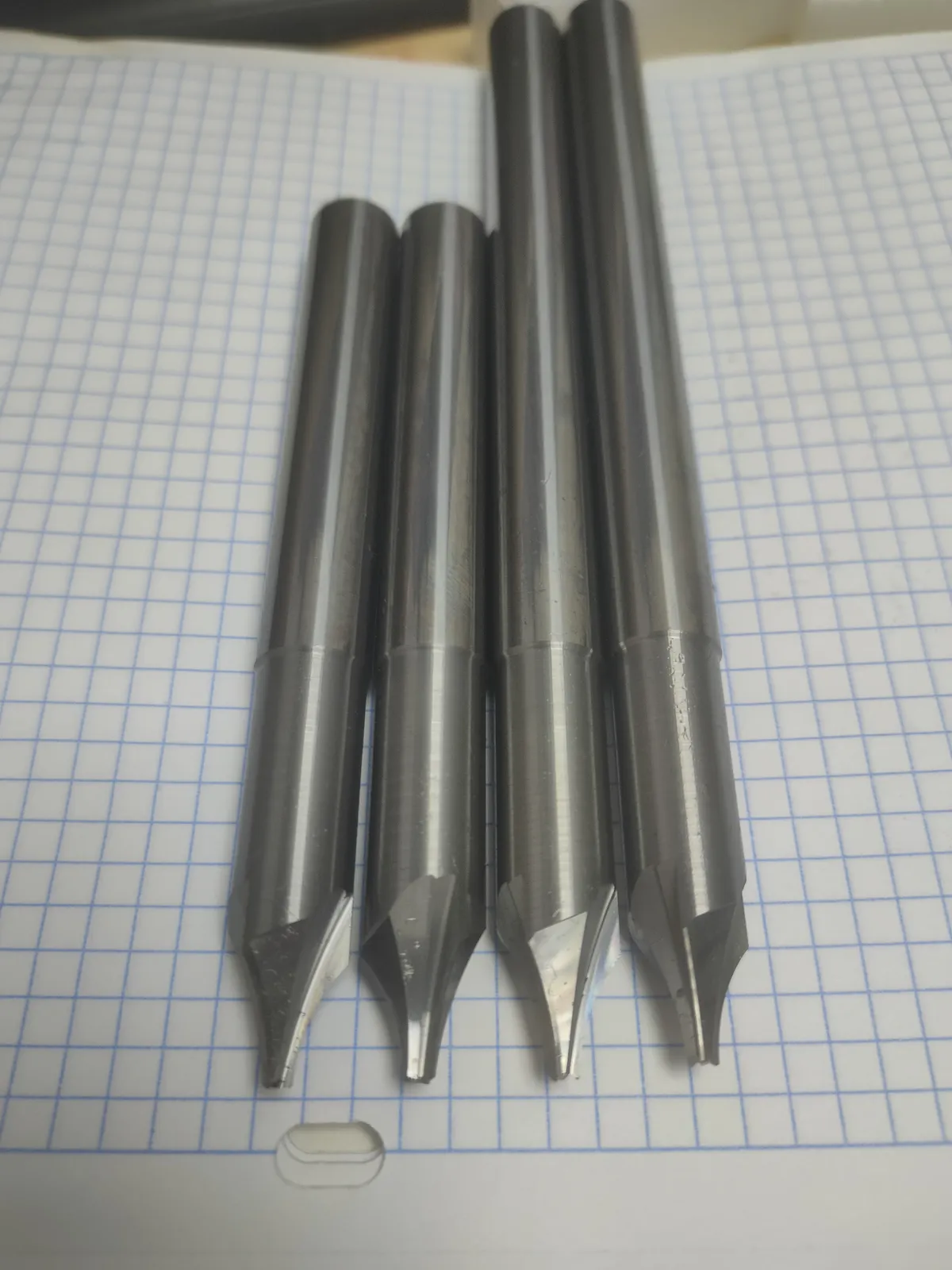

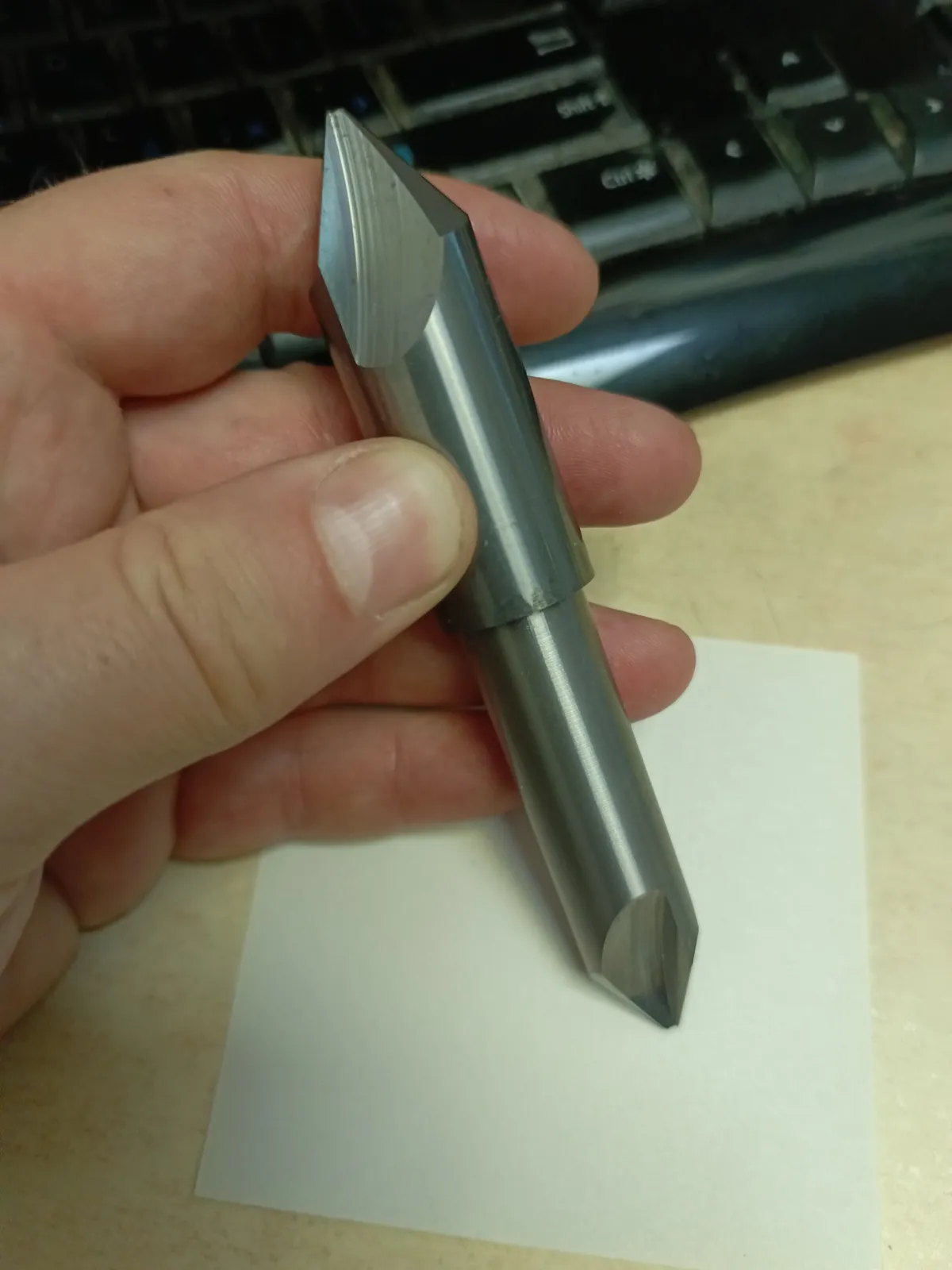

Монолитные твердосплавные модульные концевые фрезы со ступенчатым поднутрением шейки: тонкая рабочая часть переходит в более толстый хвостовик. НижТочПро изготавливает модульные концевые фрезы с поднутрением для обработки глубоких узких впадин зуба.
Подробнее

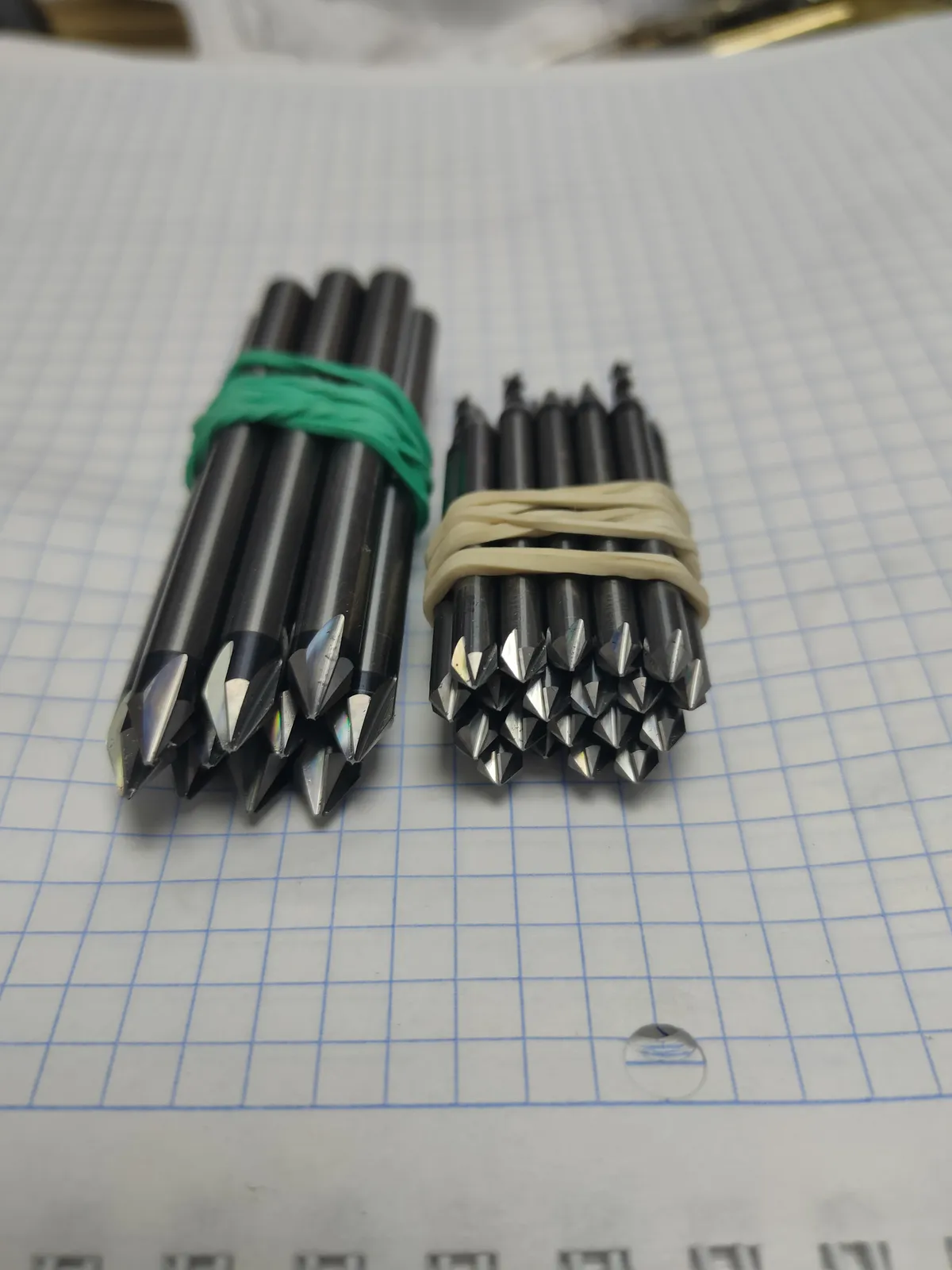

Партии монолитных твердосплавных модульных концевых фрез, перевязанные резинками для хранения между заказами. НижТочПро хранит партии модульных концевых фрез рассортированными по модулю.
Подробнее

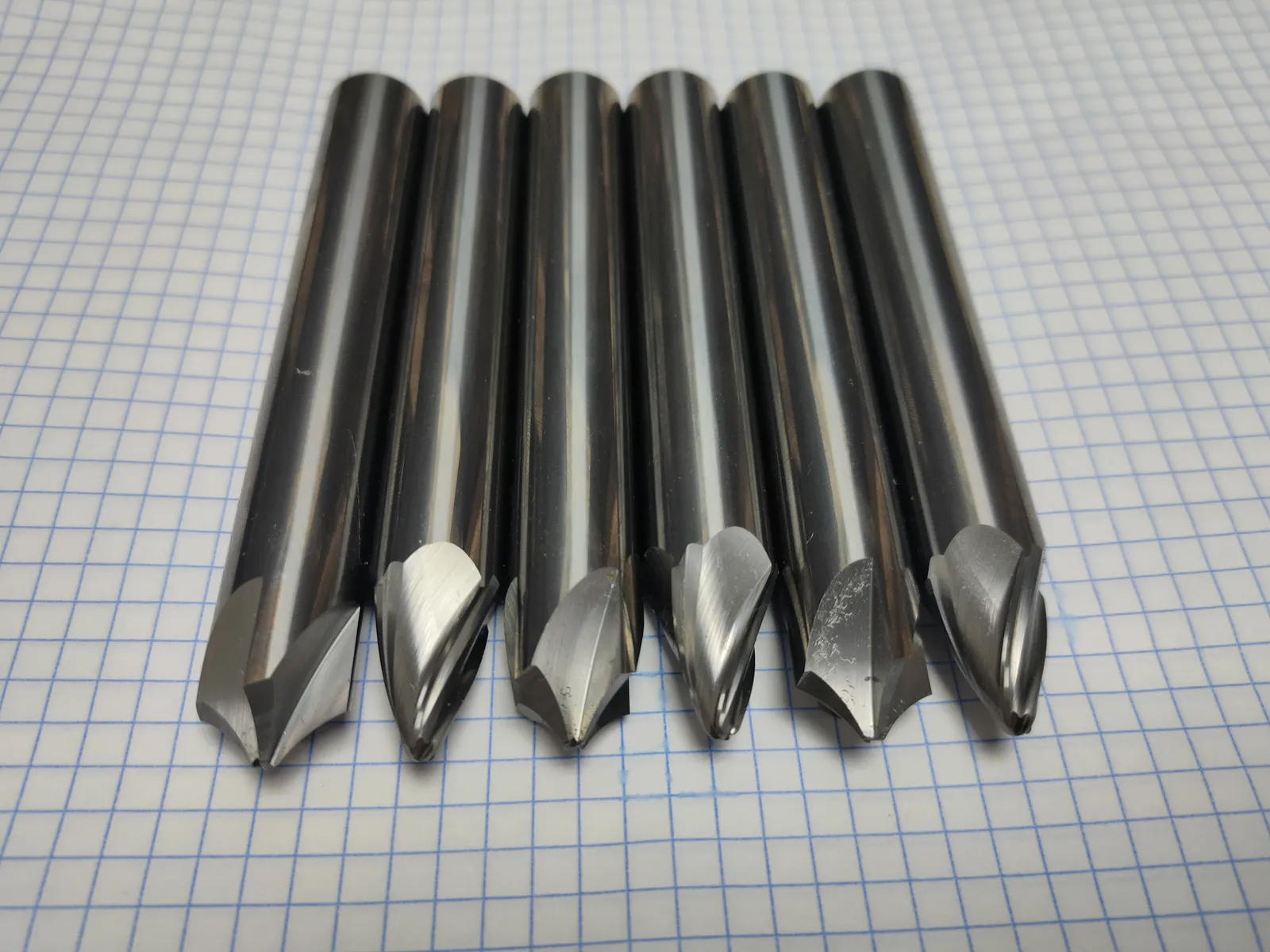

Монолитные твердосплавные модульные концевые фрезы с разными вариантами заточки рабочей части — от одностороннего скоса до симметричной конической формы. НижТочПро подбирает форму заточки модульной концевой фрезы под задачу заказчика.
Подробнее

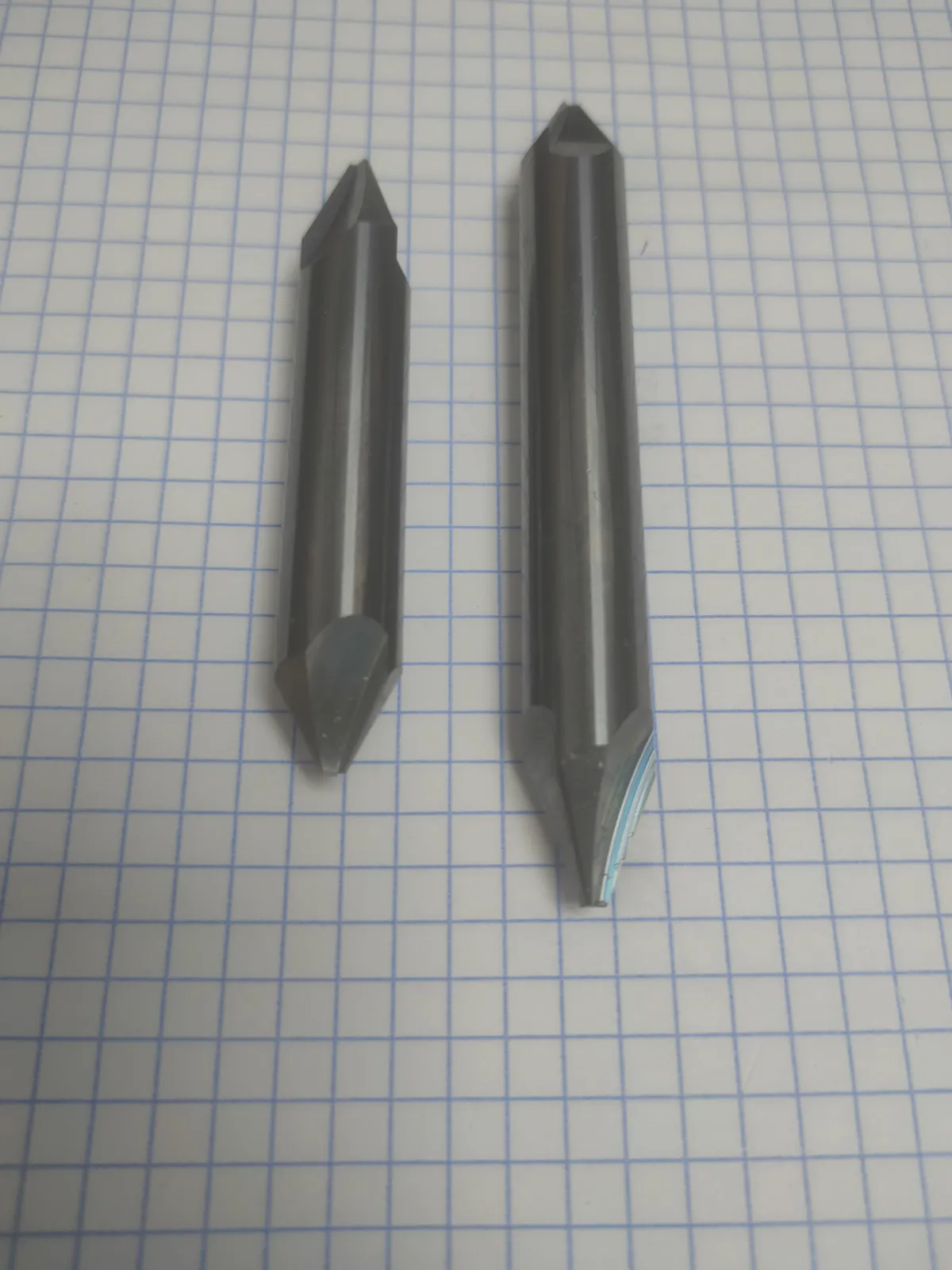

Две монолитные твердосплавные модульные концевые фрезы, лежат рядом на клетчатой бумаге. НижТочПро изготавливает модульные концевые фрезы партиями одинакового типоразмера.
Подробнее
Монолитные твердосплавные модульные концевые фрезы со ступенчатым поднутрением шейки и острой конической заточкой. НижТочПро изготавливает модульные концевые фрезы со ступенчатой посадкой.
Подробнее

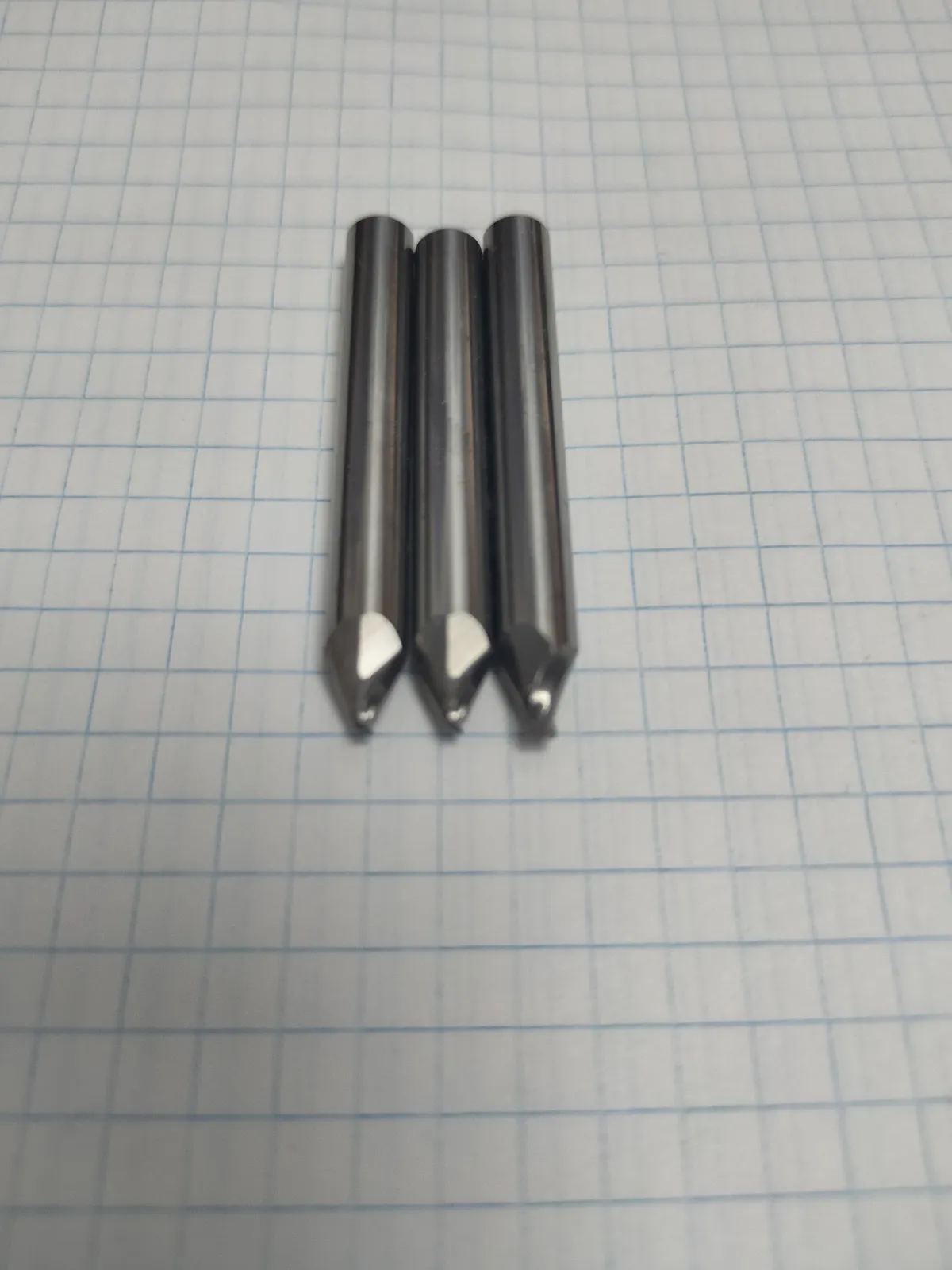

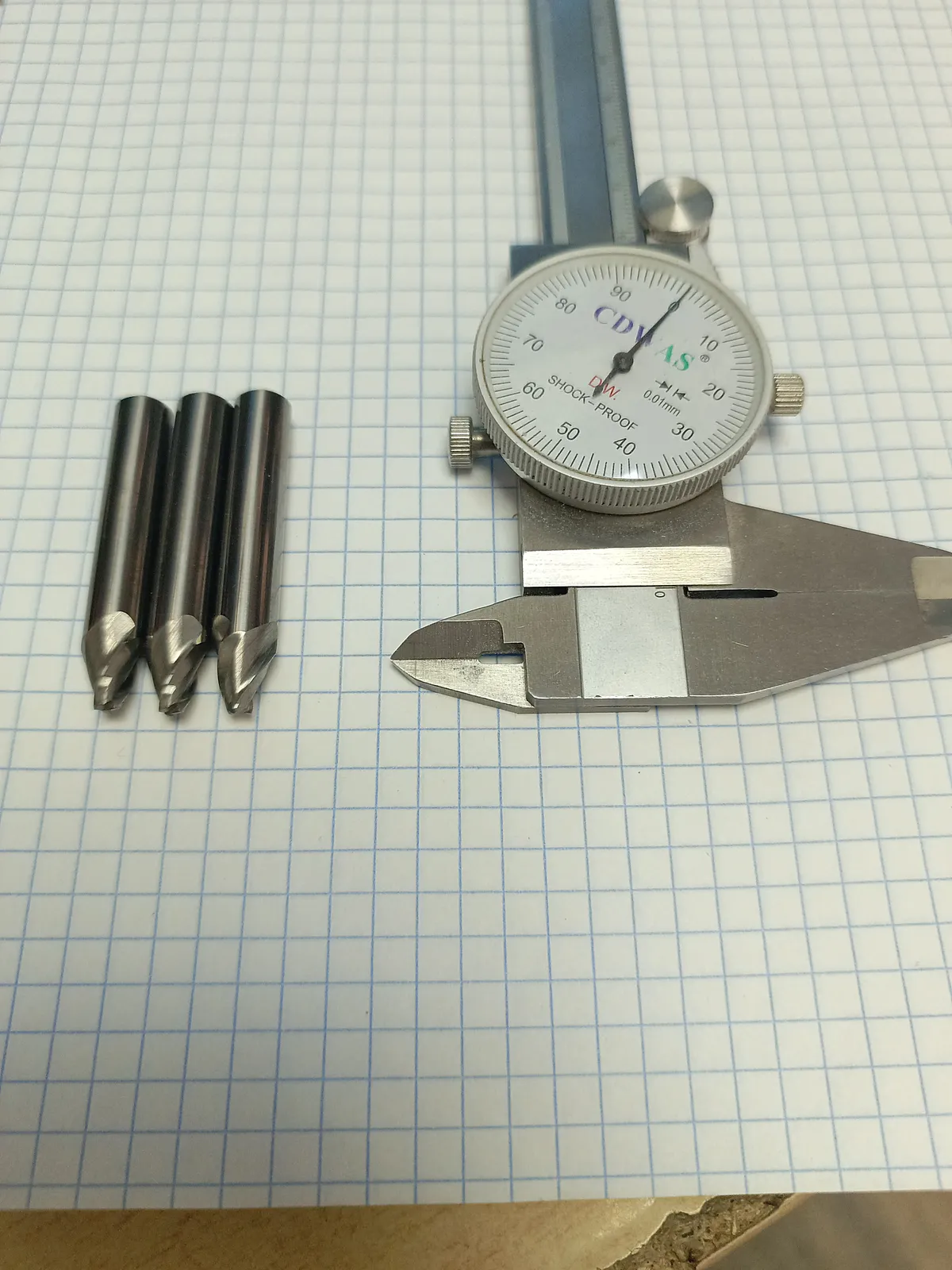

Три коротких монолитные твердосплавные модульные концевые фрезы одинакового размера, лежат рядом. НижТочПро контролирует размер модульных концевых фрез после изготовления.
Подробнее

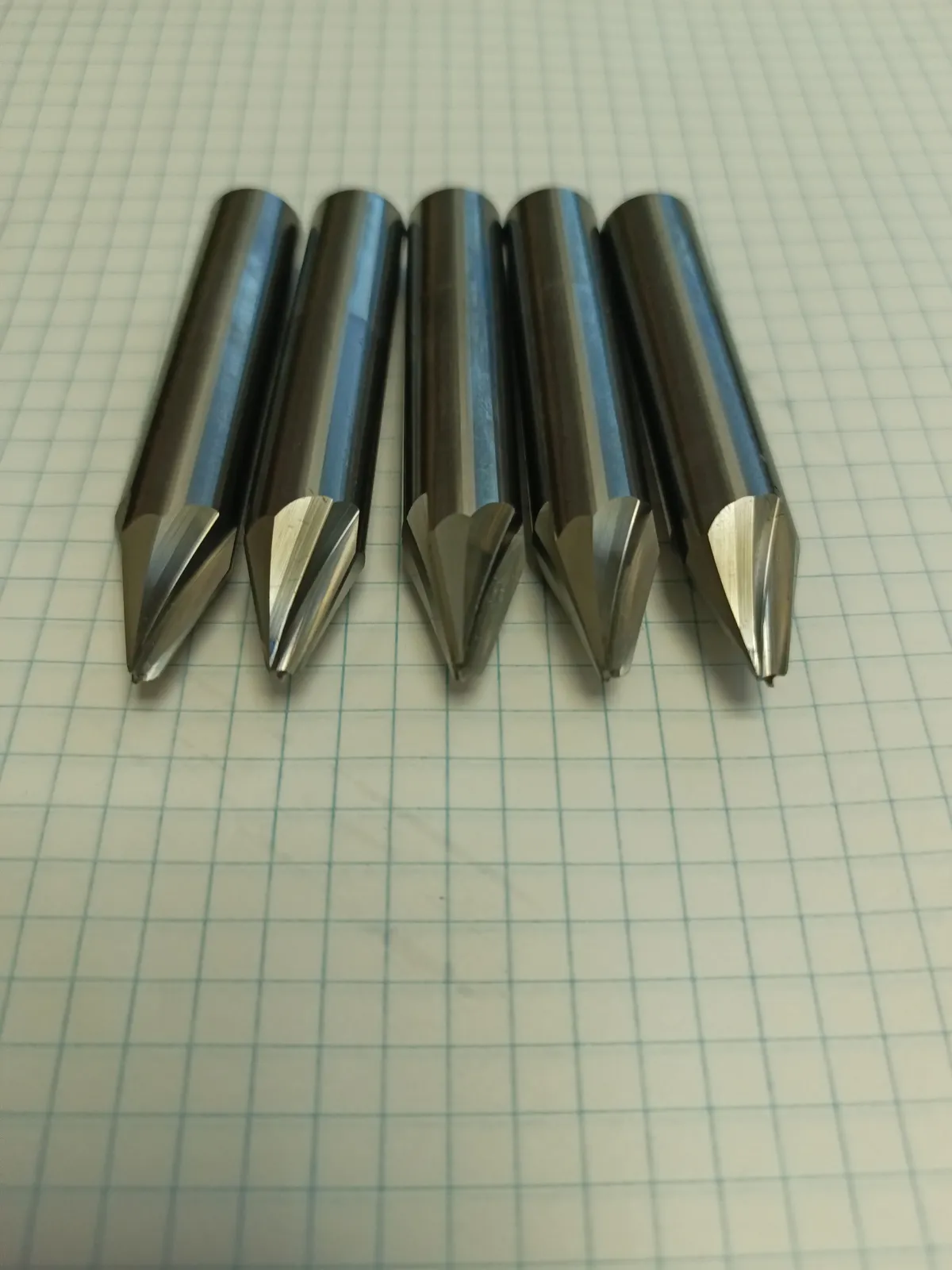

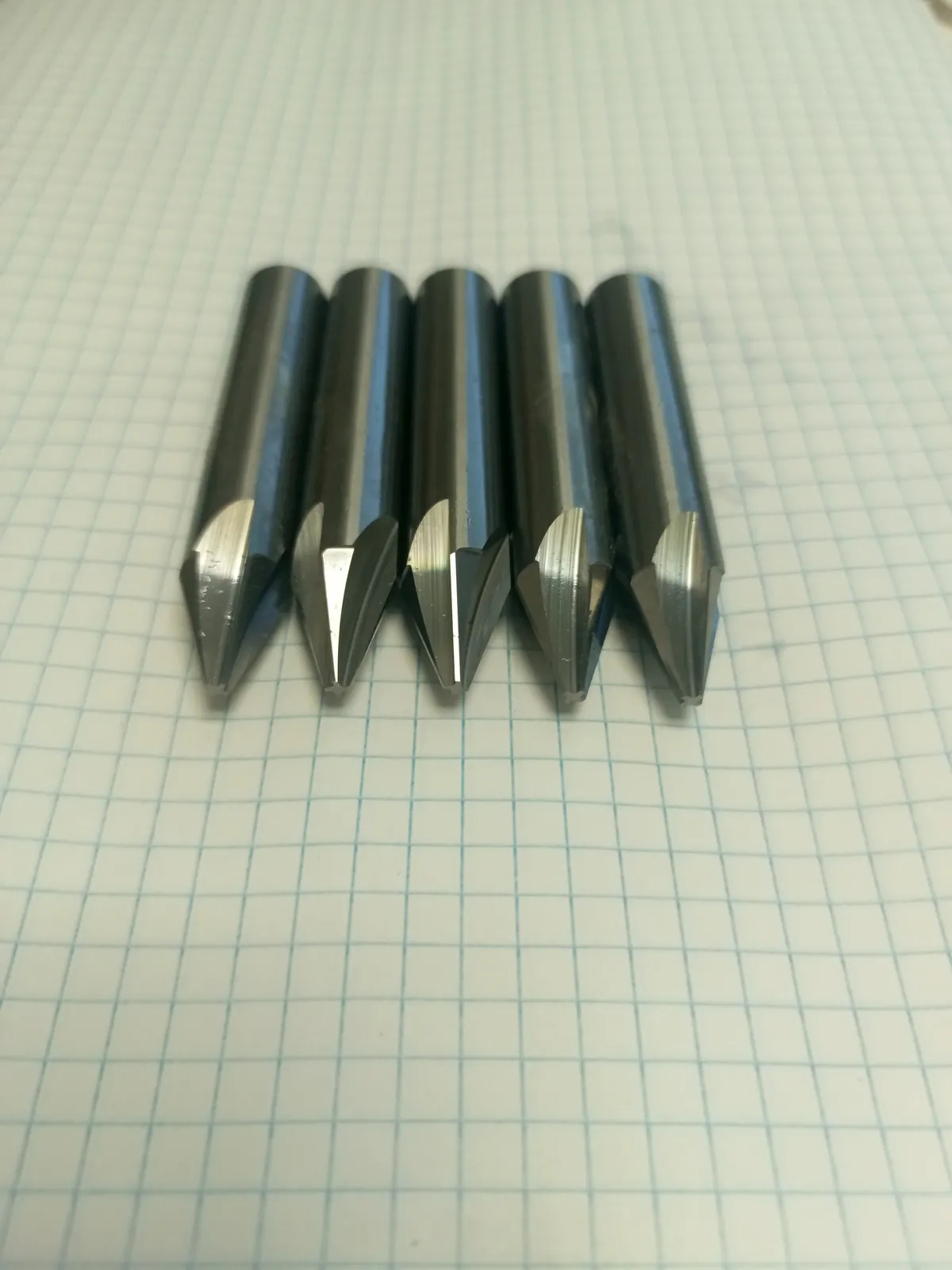

Пять коротких монолитных твердосплавных модульных концевых фрез, разложенных веером. НижТочПро изготавливает модульные концевые фрезы малого модуля под заказ.
Подробнее
Пять коротких монолитных твердосплавных модульных концевых фрез, разложенных веером. НижТочПро изготавливает модульные концевые фрезы малого модуля под заказ.
