Концевая фреза — базовый инструмент фрезеровки: цилиндрическая рабочая часть постоянного диаметра, плоский торец, спиральные канавки по всей рабочей длине. Ею фрезеруют пазы, карманы, плоскости и контур — это основа практически любого заказа на фрезерном станке. Поэтому концевые фрезы и изнашиваются быстрее всего, и расходуются больше всего.
Мы изготавливаем концевые фрезы из монолитного твёрдого сплава — партиями одного типоразмера и единичными экземплярами под задачу — и перетачиваем их.
Какие концевые фрезы делаем
- Под материал. 2 зуба — алюминий, пластики, дерево: большая канавка быстро отводит вязкую стружку. 3–4 зуба — сталь и нержавейка, где жёсткость инструмента важнее объёма канавки.
- Черновые (зубчатые). Прерывистая кромка дробит стружку на мелкие фрагменты и позволяет снимать больше материала за проход. Для черновых операций перед чистовой гладкой фрезой.
- Чистовые с гладкой канавкой.
- Со ступенчатым хвостовиком. Толстый хвостовик переходит в узкую рабочую часть одной или двумя ступенями — длинная фреза малого диаметра сохраняет жёсткость.
- Нестандартных диаметров и длин — в том числе малого диаметра, точно по заданным параметрам: диаметр хвостовика, рабочий диаметр, длина участка, число зубьев.
- С покрытием — подробнее о покрытии.
Что делаем с концевыми фрезами
Заточка. У концевой фрезы остроконечный зуб, он точится по задней поверхности. Восстанавливаем передний и задний углы, шаг спирали, форму канавки. Одну фрезу можно перетачивать до 5 раз, после переточки ресурс — 85–90% от нового.
Восстановление. Скол зуба, выломанный участок кромки, потемнение от перегрева. На фото ниже есть такие экземпляры — это реальное состояние инструмента, с которым к нам приходят.
Изготовление. По чертежу, эскизу с размерами или образцу. Перед отгрузкой партию сверяем с эталонным образцом.
Подробнее

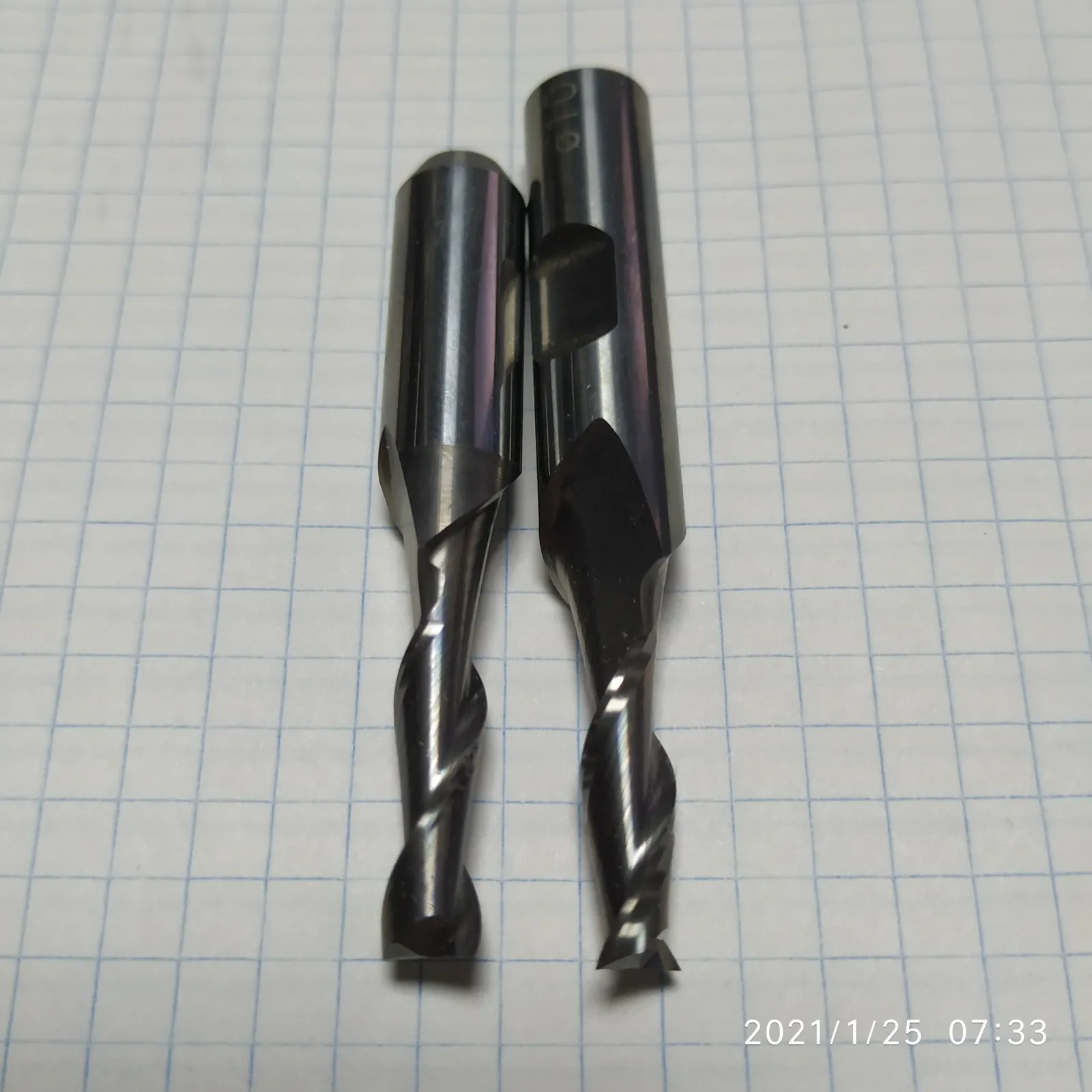

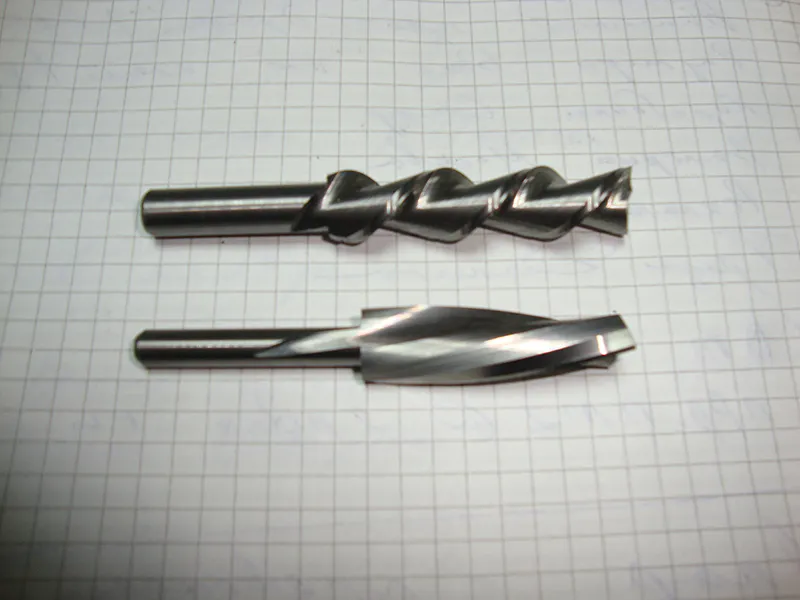

Две монолитные твердосплавные концевые фрезы: у одной черновая зубчатая канавка для интенсивного съёма материала, у другой — уступ хвостовика перед короткой рабочей частью. НижТочПро изготавливает концевые фрезы разной конструкции под задачу заказчика.
Подробнее

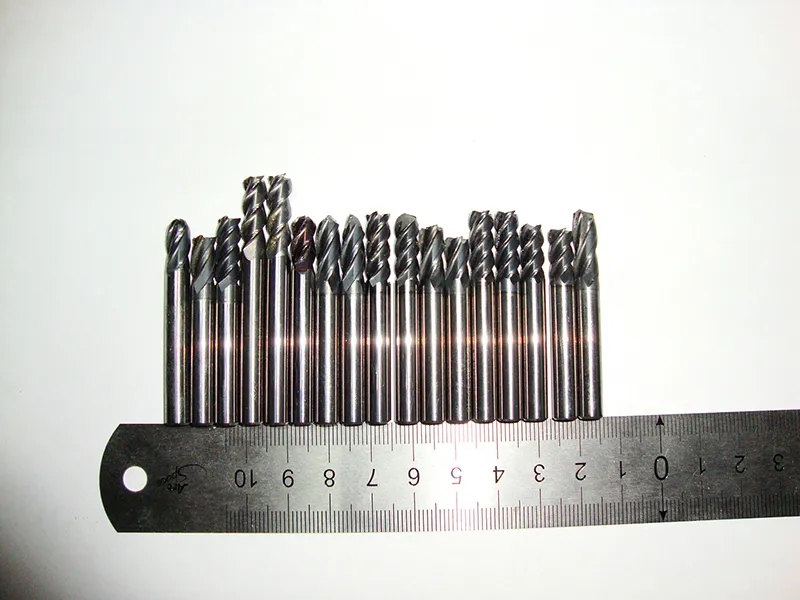

Партия монолитных твердосплавных концевых фрез разного диаметра, выстроенных в ряд. НижТочПро изготавливает концевые фрезы полного размерного ряда под заказ.
Подробнее
Партия монолитных твердосплавных концевых фрез с защитными пластиковыми колпачками на рабочей части — тёмное покрытие канавок видно ниже колпачка. НижТочПро защищает готовые концевые фрезы колпачками при хранении и отгрузке.
Подробнее

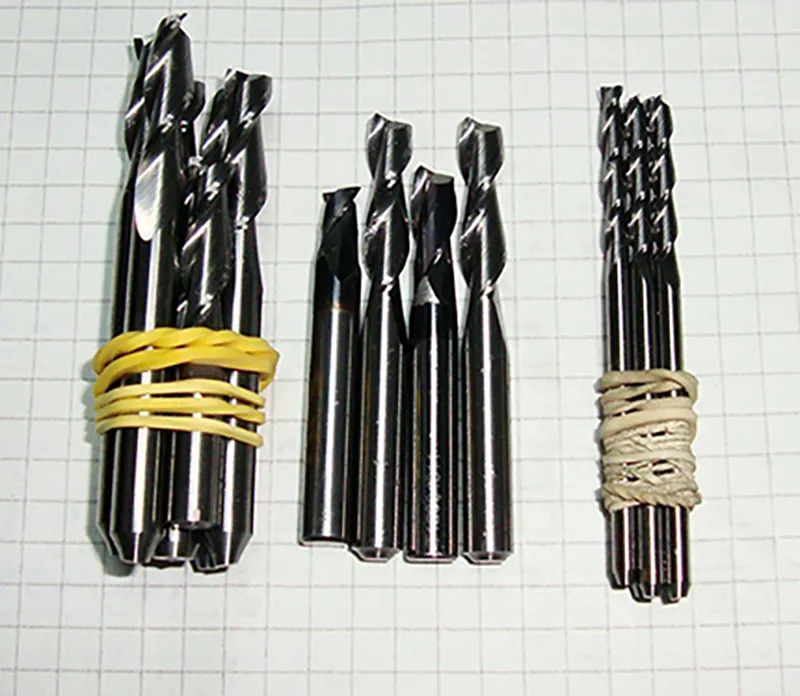

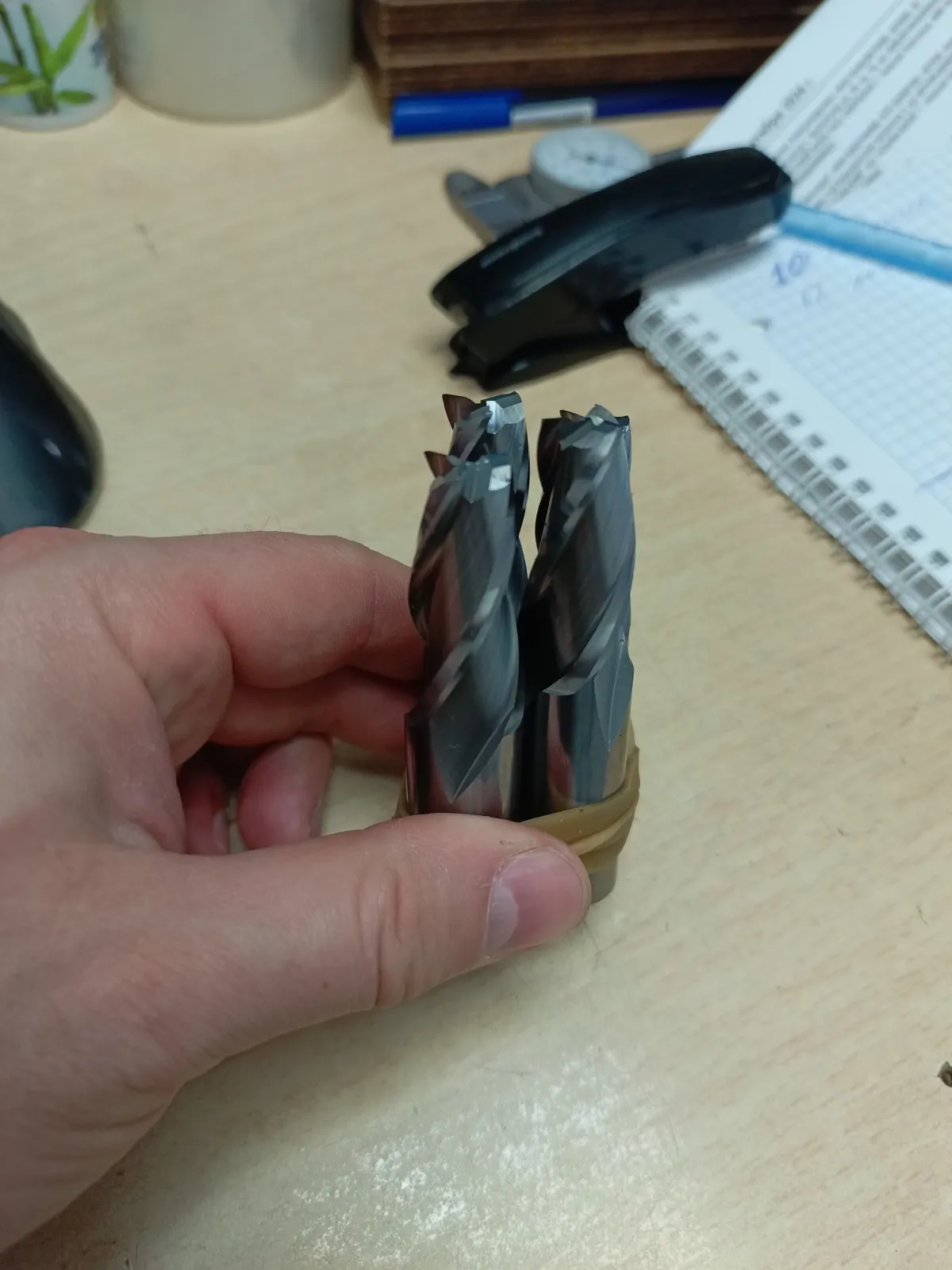

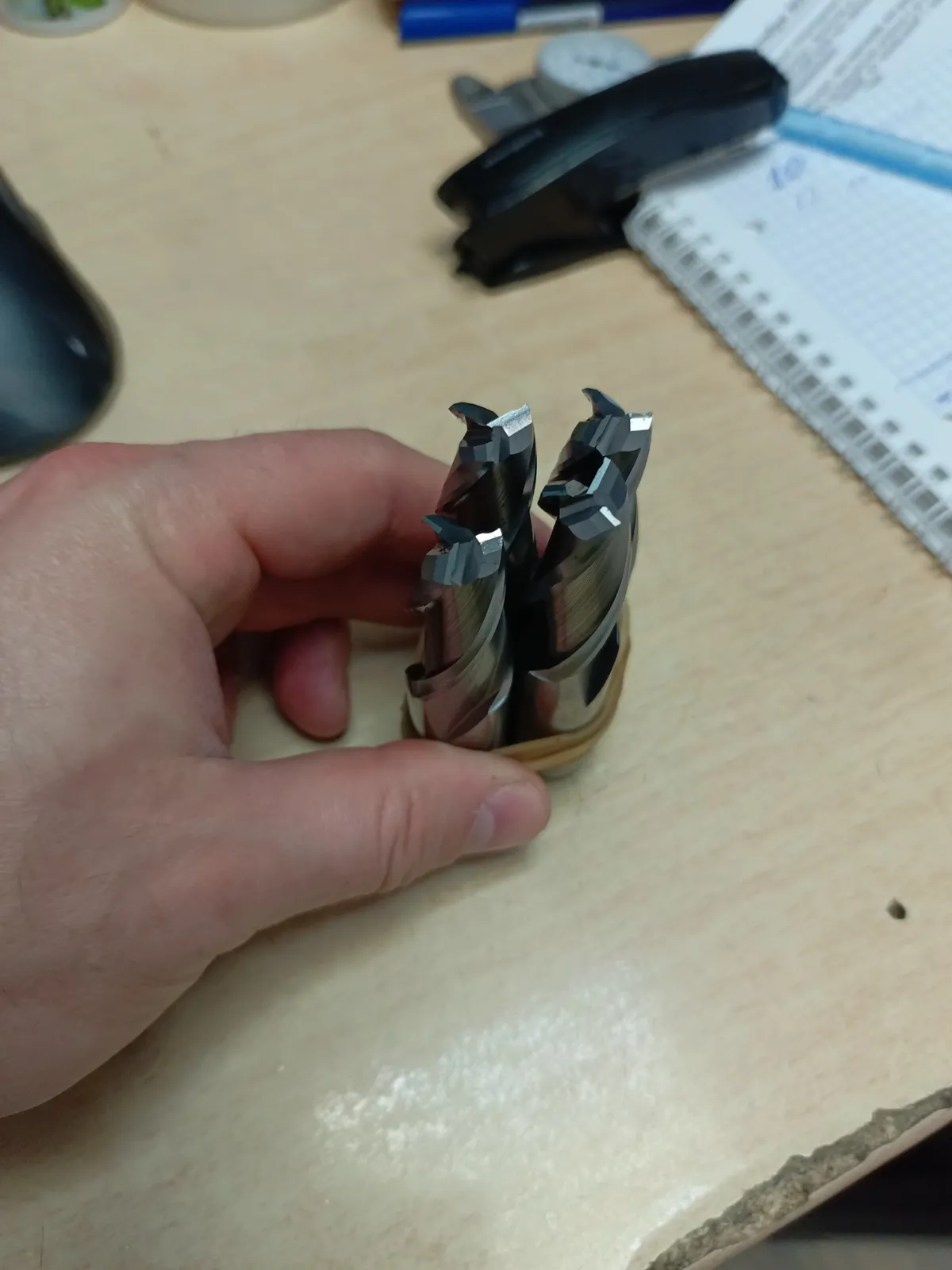

Три партии монолитных твердосплавных концевых фрез, перевязанных резинками для хранения между заказами. НижТочПро хранит партии концевых фрез рассортированными по типоразмеру.
Подробнее

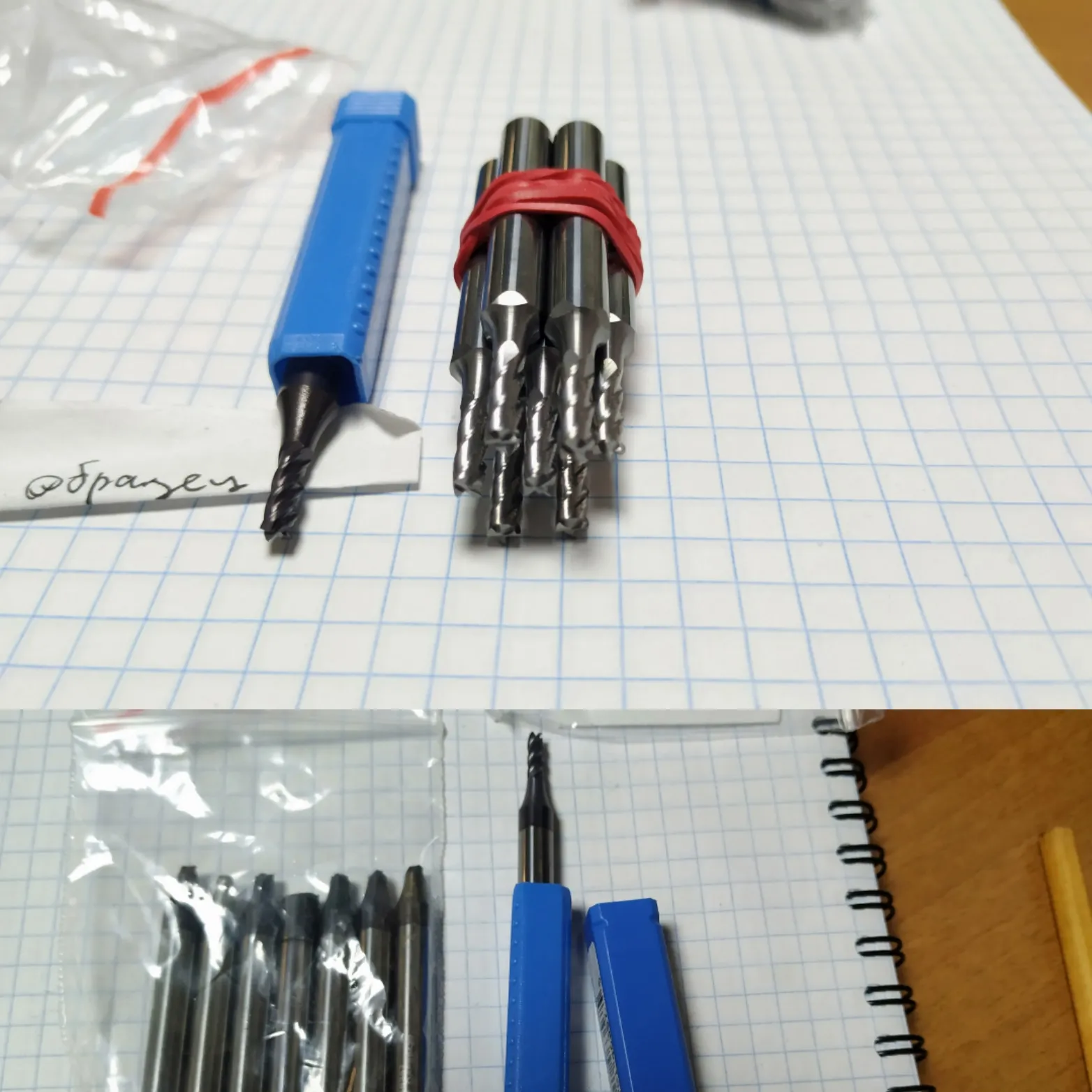

Монолитная твердосплавная концевая фреза — эталонный образец с рукописной пометкой «образец», рядом партия аналогичных фрез в защитных колпачках. НижТочПро сверяет партию с эталонным образцом перед отгрузкой.
Подробнее
Партия монолитных твердосплавных концевых фрез с тёмным покрытием, разложенных по диагонали. НижТочПро изготавливает партии концевых фрез одинакового типоразмера.
Подробнее

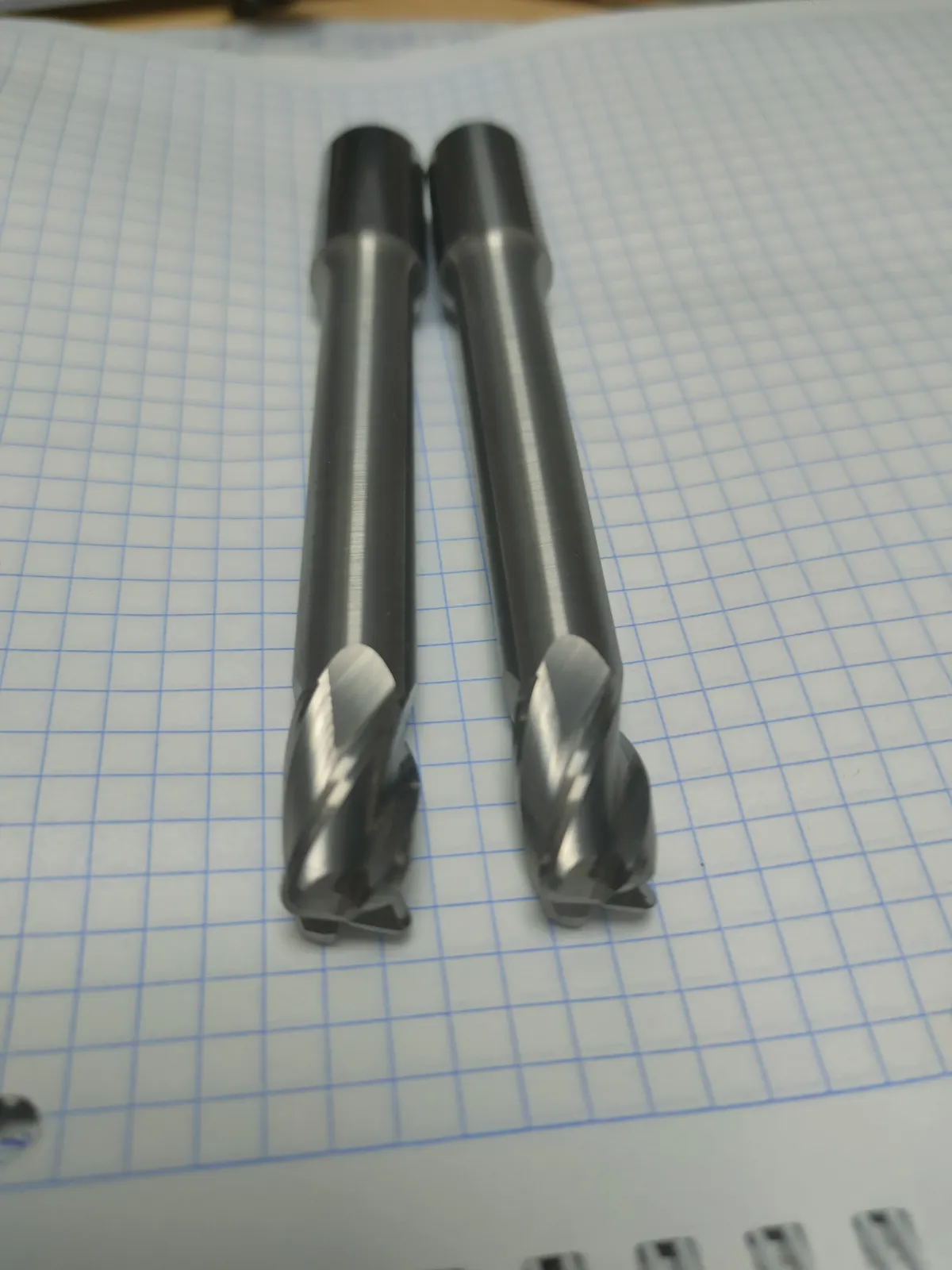

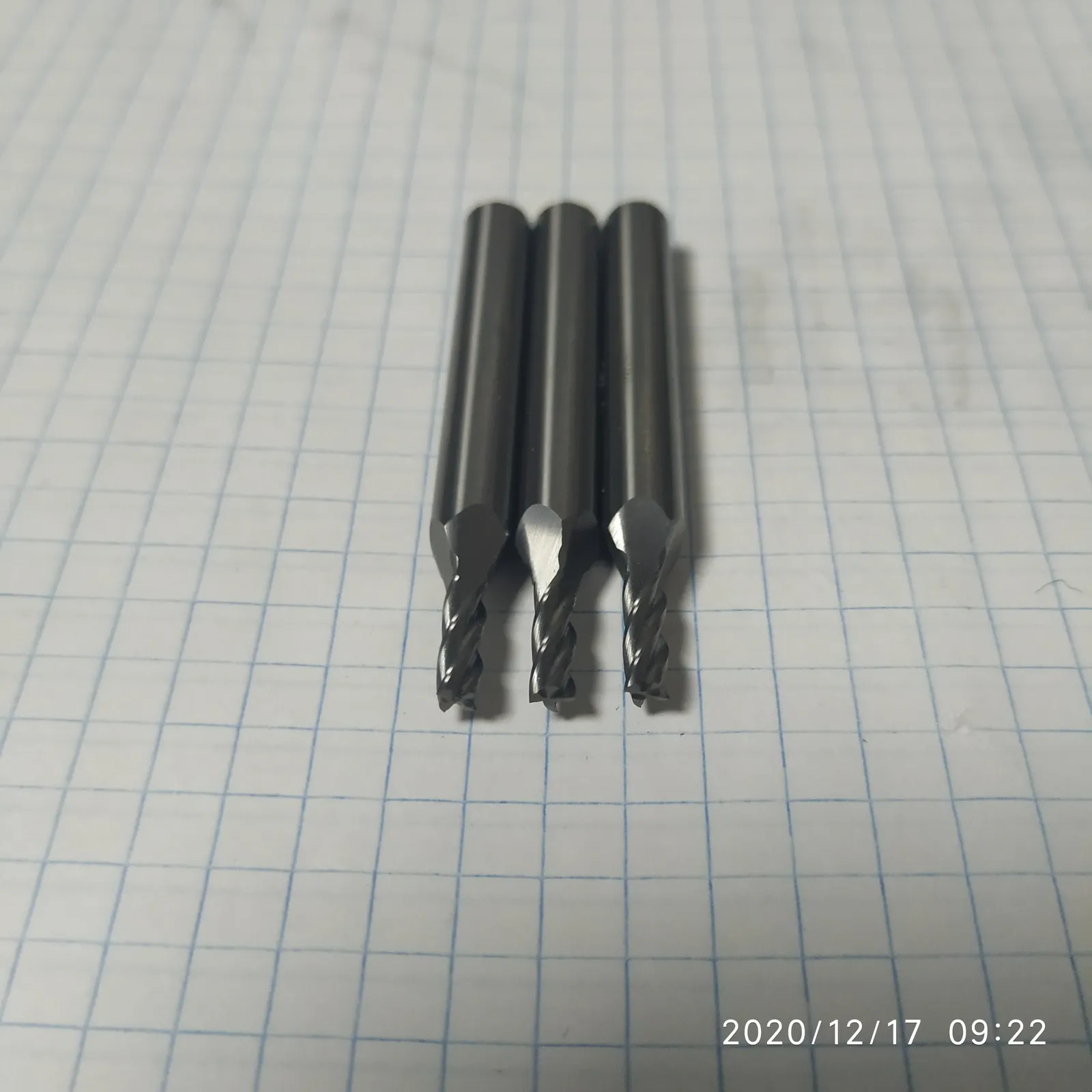

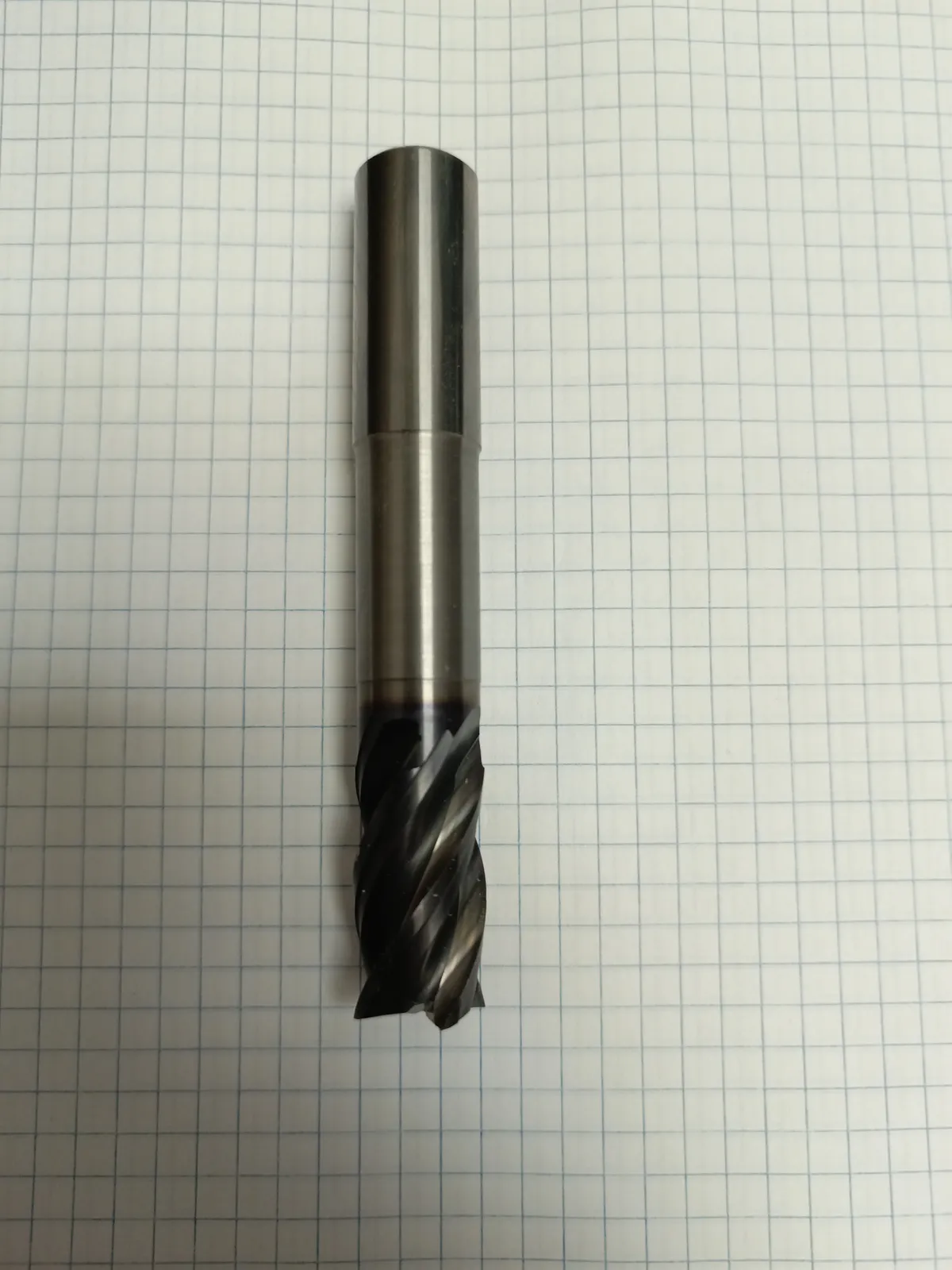

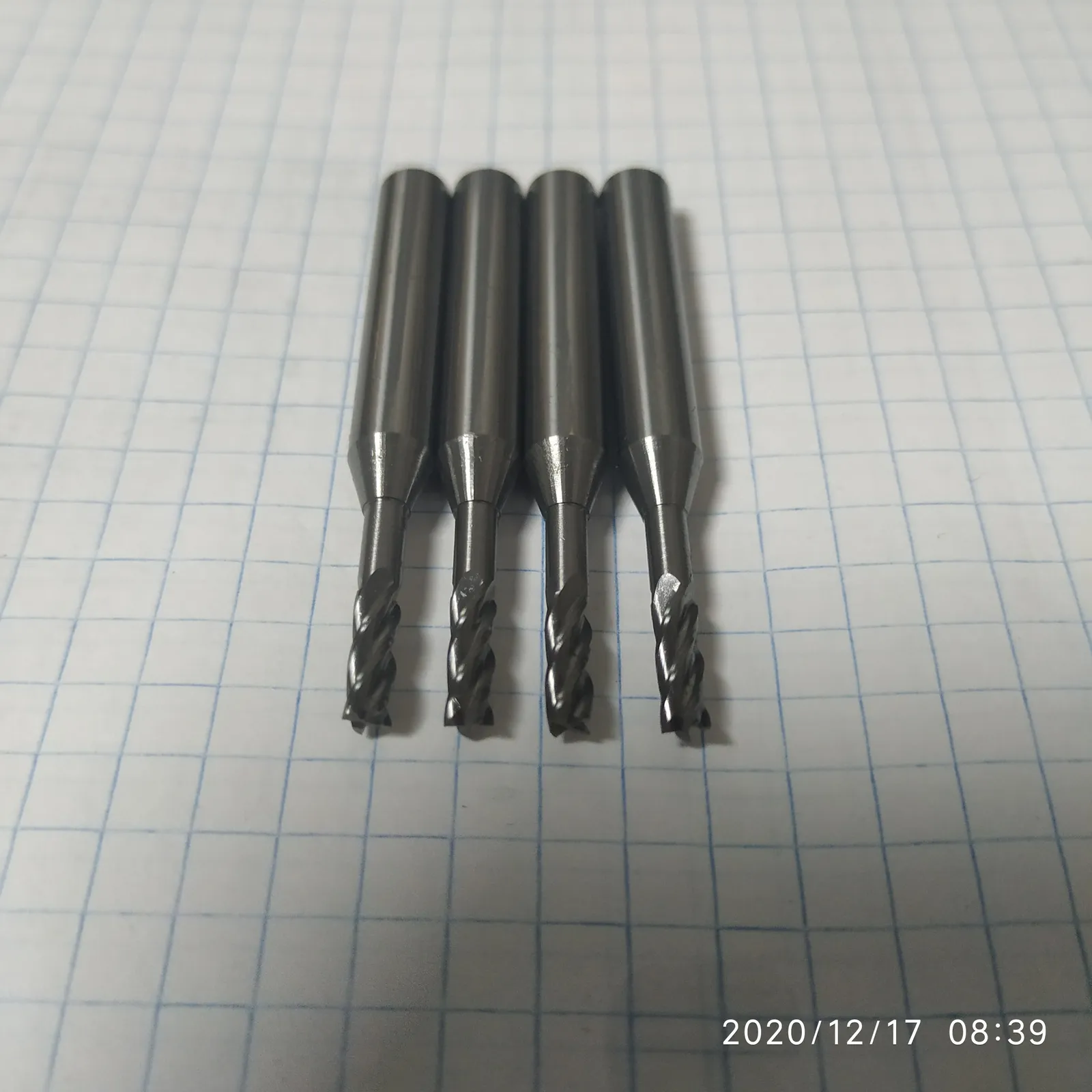

Монолитные твердосплавные концевые фрезы со ступенчатым переходом диаметра хвостовика к рабочей части. НижТочПро изготавливает концевые фрезы с поднутрением шейки под заказ.
Подробнее
Партия монолитных твердосплавных концевых фрез со спиральными канавками, стандартный плоский торец. НижТочПро изготавливает концевые фрезы партиями одинакового типоразмера.
Подробнее

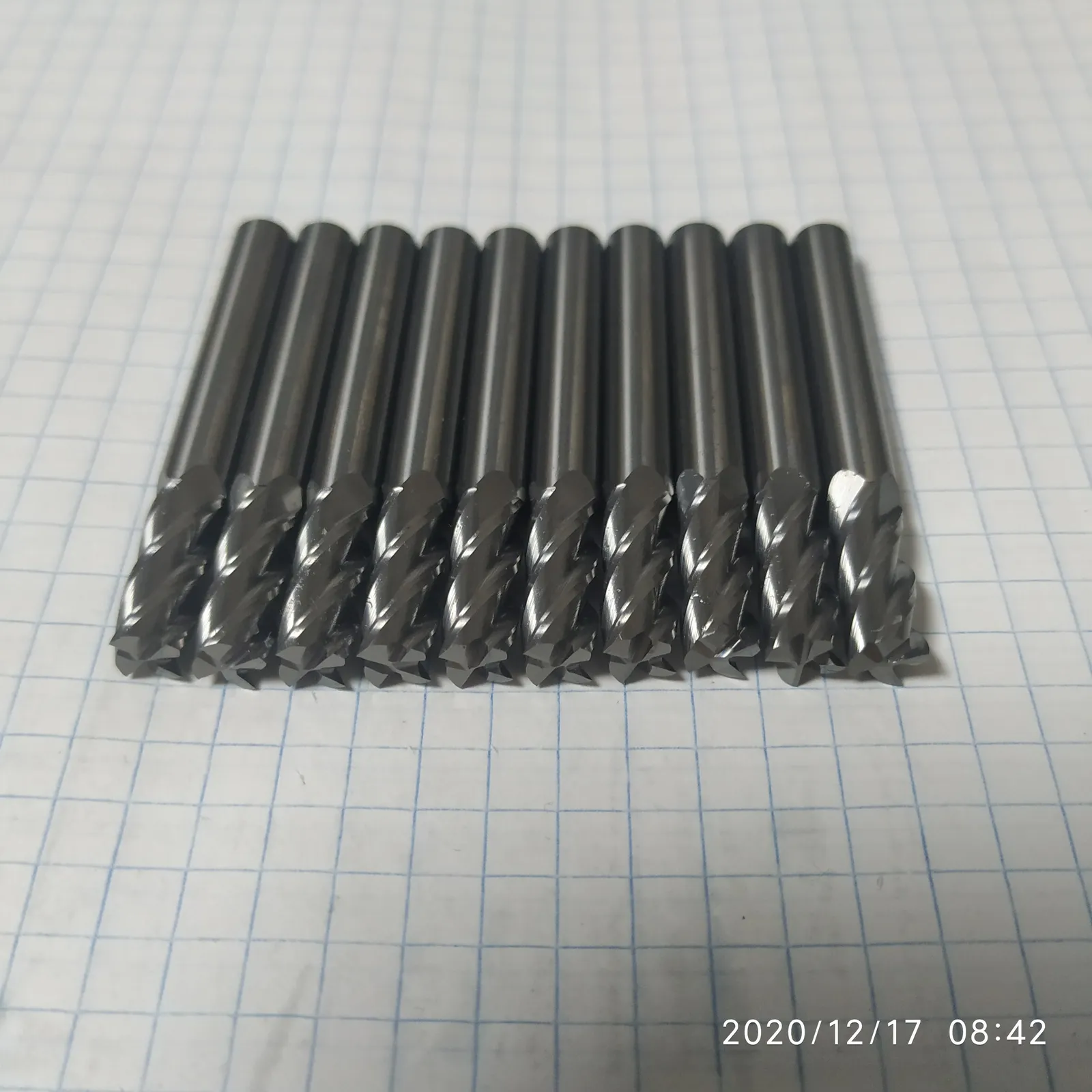

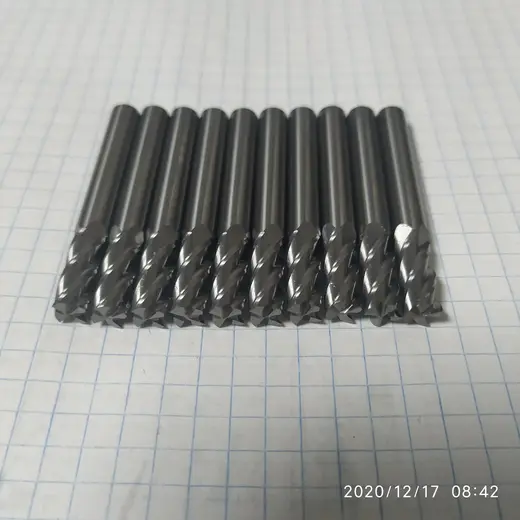

Партия монолитных твердосплавных концевых фрез с черновой зубчатой канавкой для интенсивного съёма материала на черновых операциях. НижТочПро изготавливает черновые концевые фрезы под заказ.
Подробнее
Партия монолитных твердосплавных концевых фрез с гладкой спиральной канавкой для чистовой обработки. НижТочПро изготавливает чистовые концевые фрезы партиями под заказ.
Подробнее
Три монолитные твердосплавные концевые фрезы со стандартным плоским торцом. НижТочПро изготавливает концевые фрезы под задачу заказчика.
Подробнее
Монолитные твердосплавные концевые фрезы с рукописной пометкой диаметра Ø10 на хвостовике. НижТочПро маркирует образцы концевых фрез диаметром вручную для учёта.
Подробнее

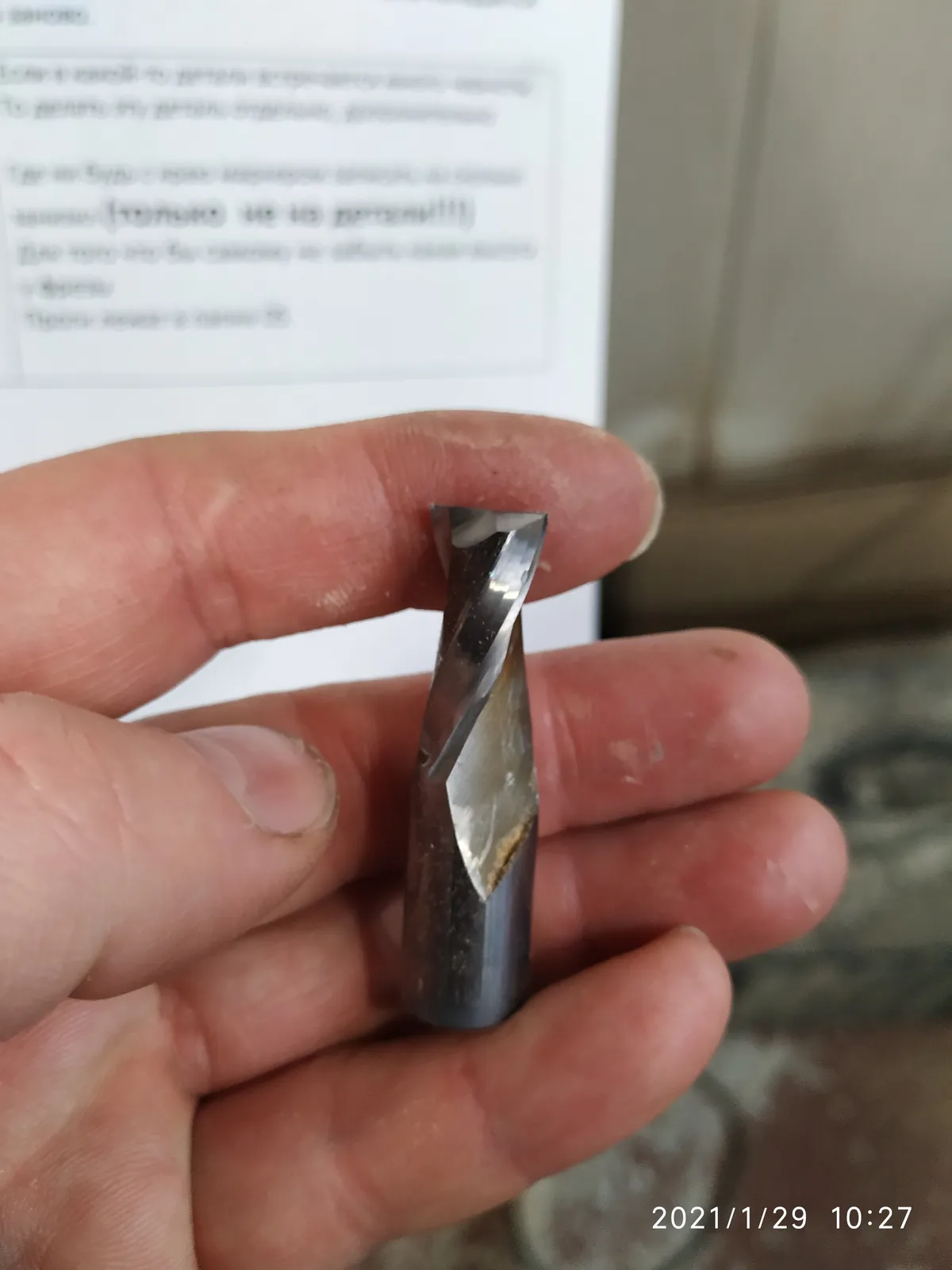

Монолитная твердосплавная концевая фреза со следами термического износа (потемнение) на режущей кромке. НижТочПро оценивает степень износа концевой фрезы для решения о переточке.
Подробнее

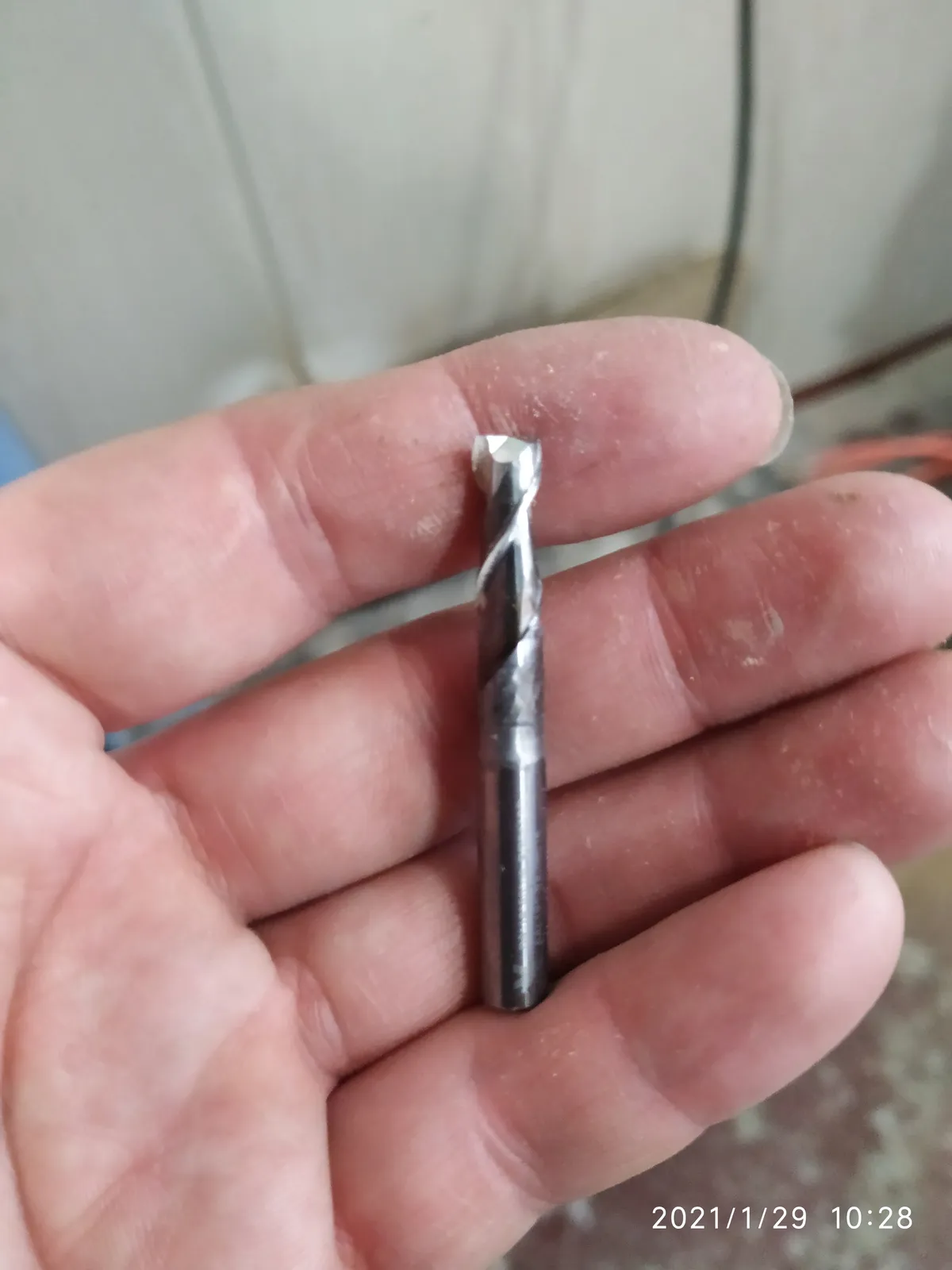

Монолитная твердосплавная концевая фреза с чистой острой режущей кромкой, удерживается в руке.
Подробнее
Монолитная твердосплавная концевая фреза со следами термического износа на режущей кромке. НижТочПро документирует состояние инструмента после эксплуатации.
Подробнее

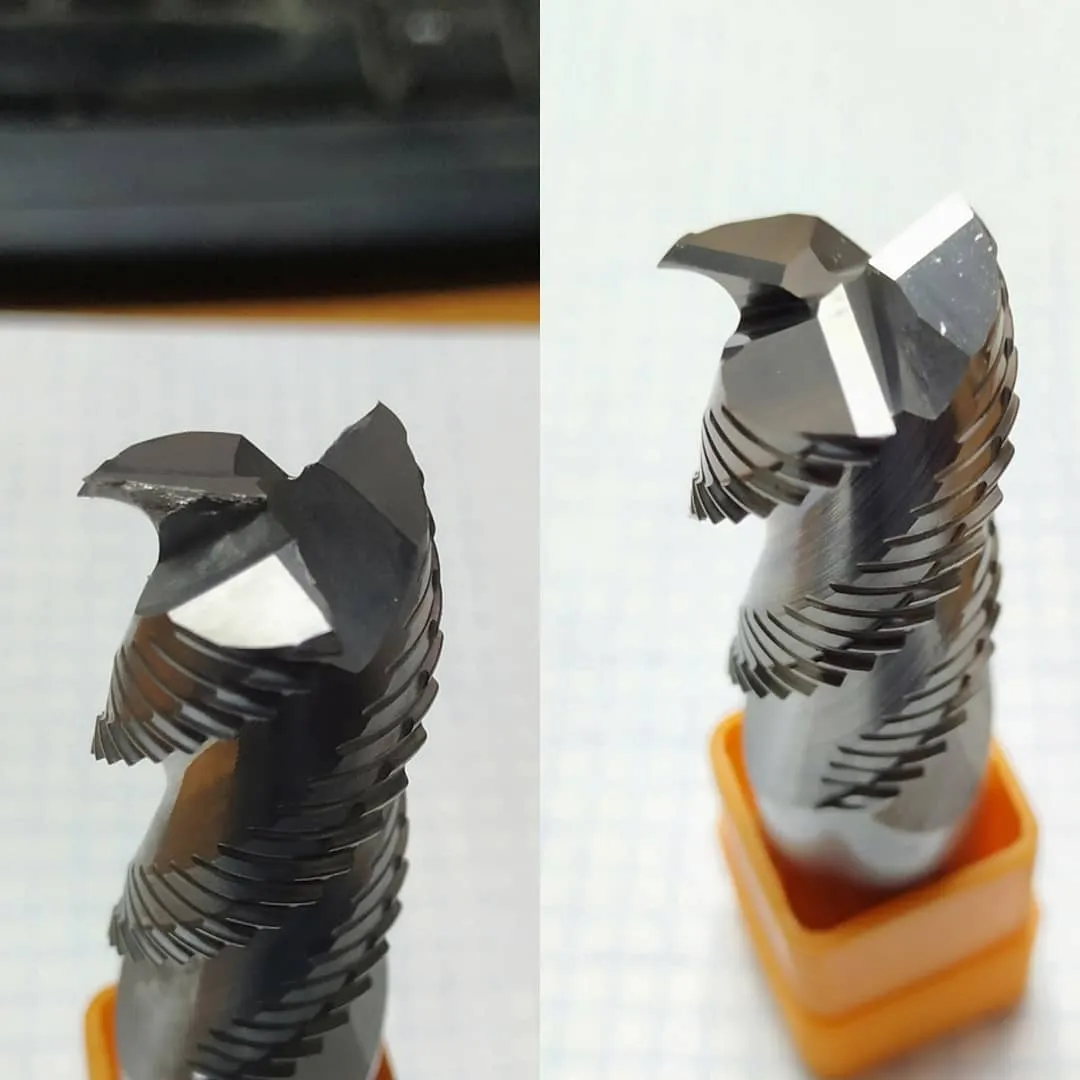

Монолитная твердосплавная концевая фреза с черновой зубчатой канавкой — крупный план повреждённого зуба и общий вид инструмента в защитном колпачке. НижТочПро оценивает повреждения черновой фрезы для решения о переточке.
Подробнее

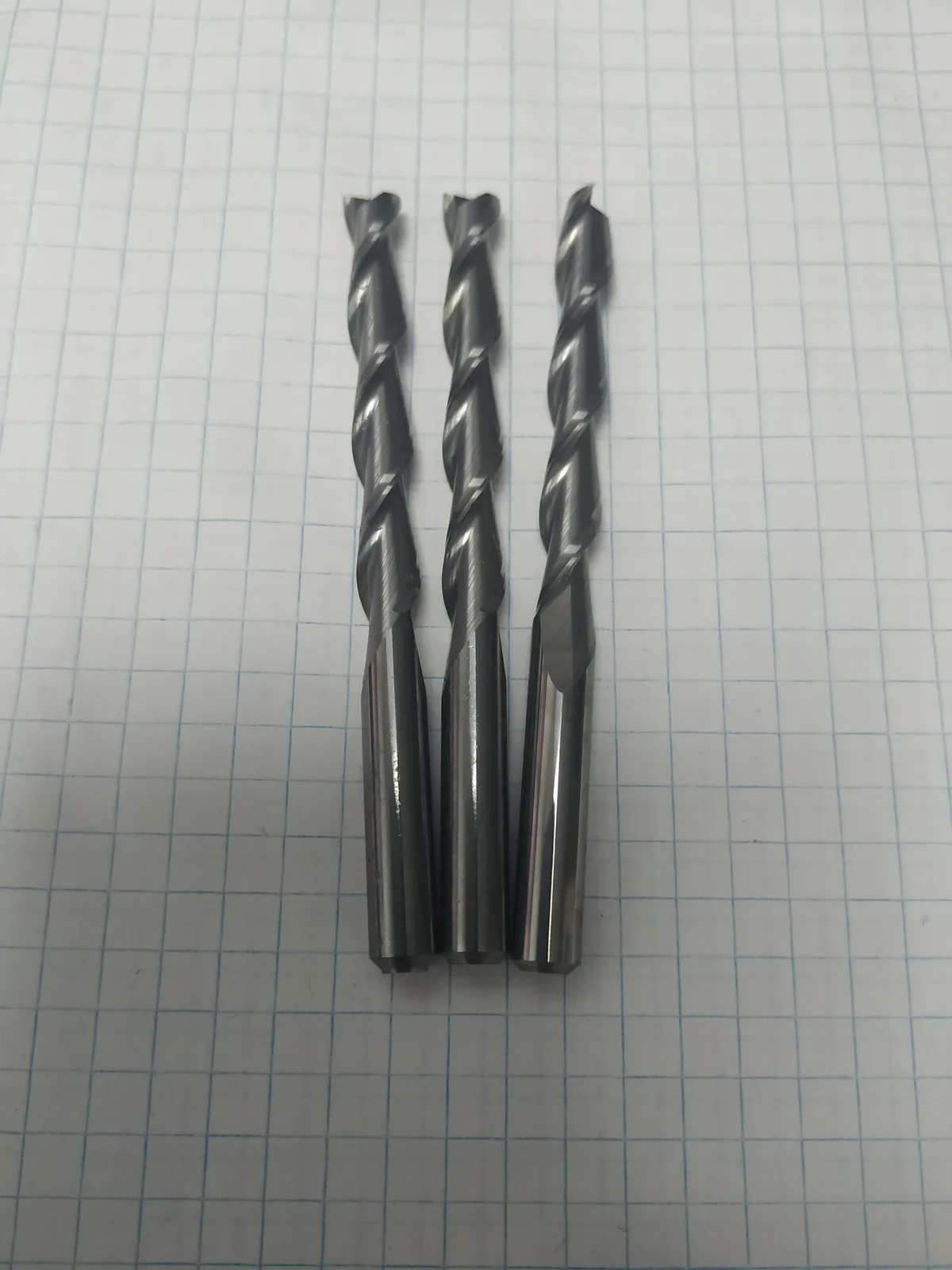

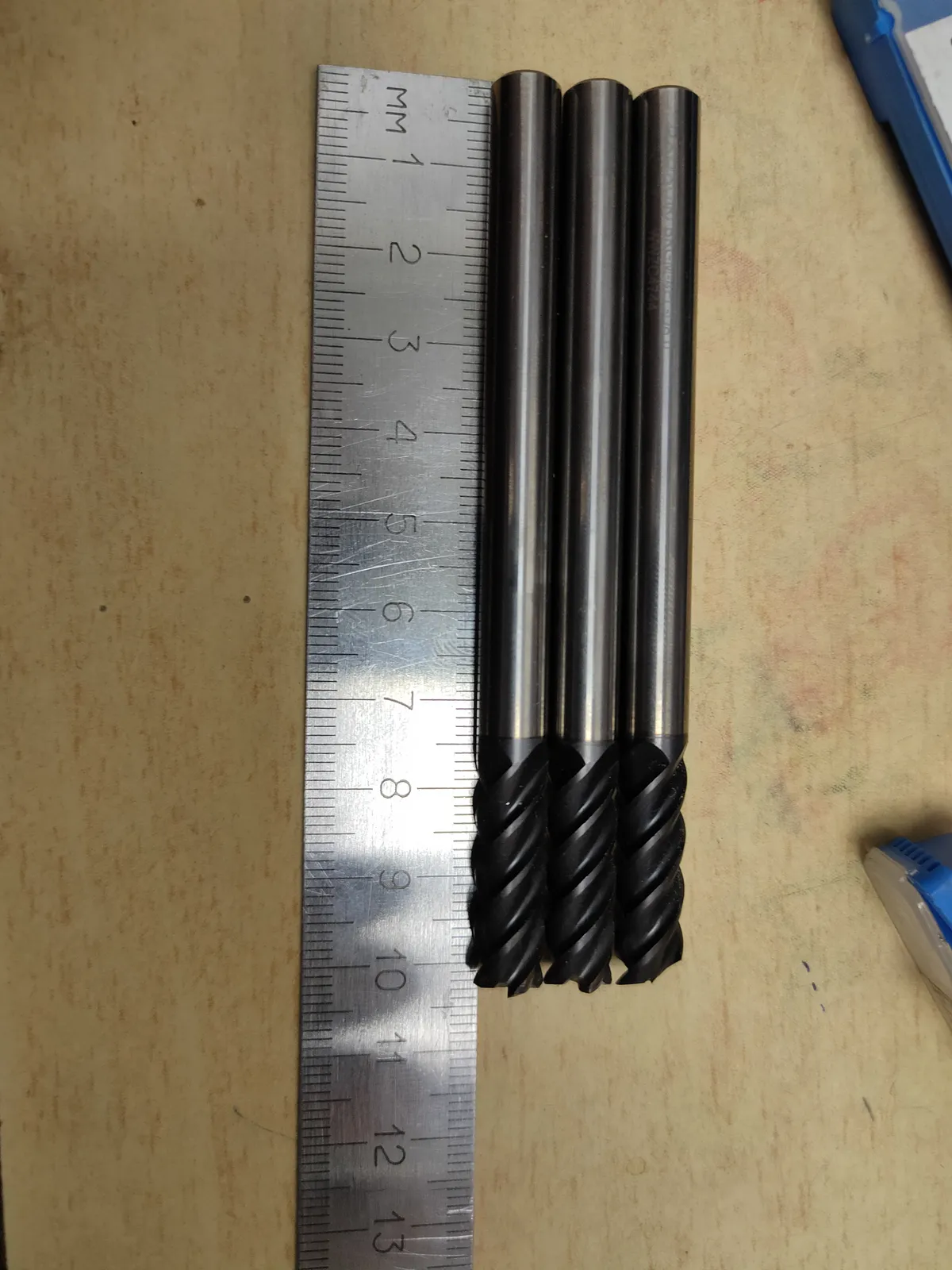

Три монолитные твердосплавные концевые фрезы со спиральными канавками. НижТочПро изготавливает концевые фрезы под чертёж заказчика.
Подробнее
Партия монолитных твердосплавных концевых фрез, выстроенных в ряд. НижТочПро изготавливает крупные партии концевых фрез одинакового типоразмера.
Подробнее

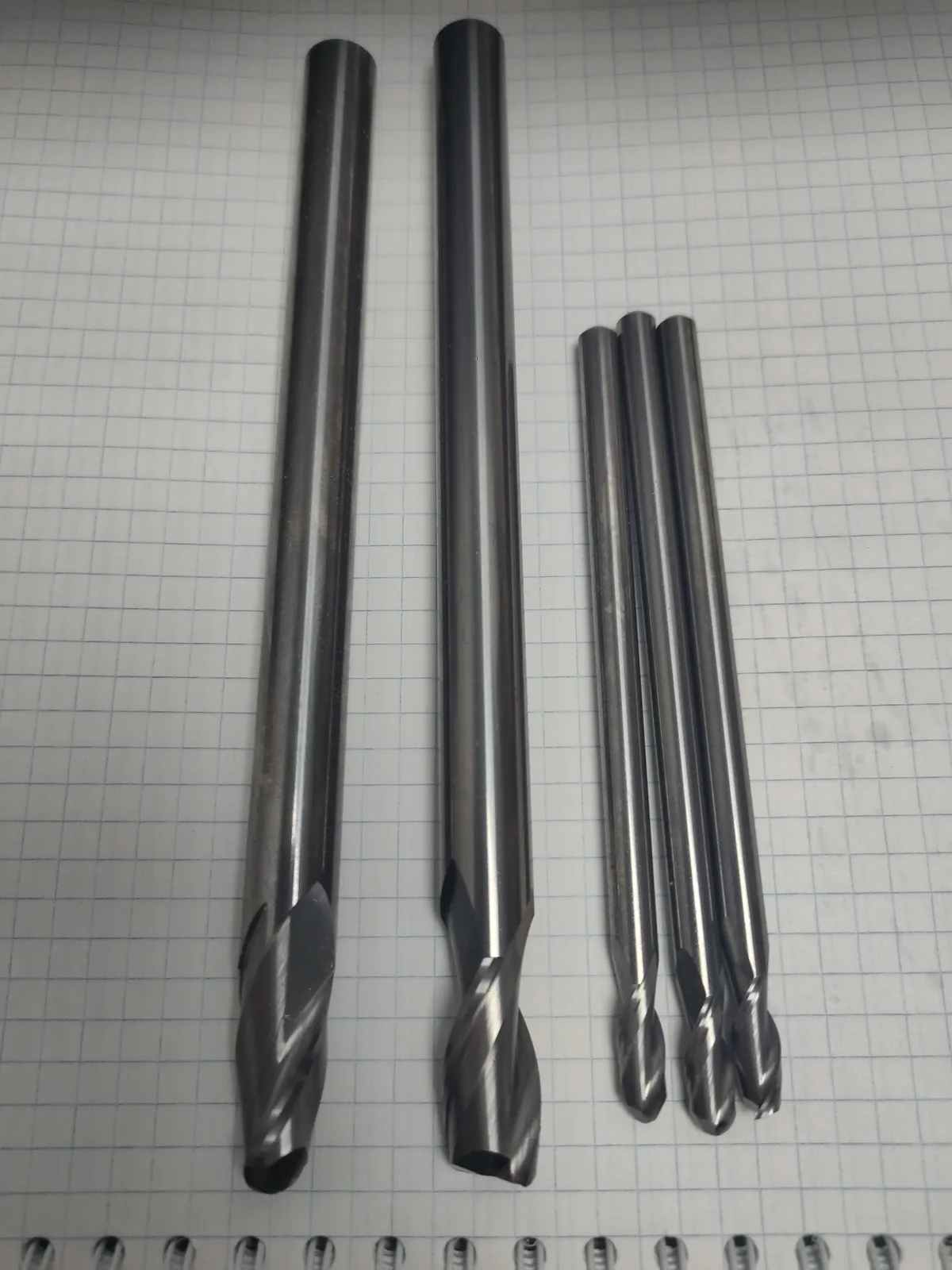

Монолитные твердосплавные концевые фрезы разной длины — от коротких до удлинённых. НижТочПро изготавливает концевые фрезы полного размерного ряда по длине.
Подробнее
Партия монолитных твердосплавных концевых фрез с тёмным покрытием рабочей части. НижТочПро изготавливает крупные партии концевых фрез под заказ.
Подробнее
Монолитная твердосплавная концевая фреза со значительным сколом режущей кромки — пример серьёзного повреждения инструмента. НижТочПро анализирует причины поломки концевой фрезы.
Подробнее
Монолитная твердосплавная концевая фреза со сколом на одном из зубьев режущей кромки. НижТочПро определяет пригодность концевой фрезы к переточке по характеру скола.
Подробнее
Монолитные твердосплавные концевые фрезы с полированным хвостовиком и тёмным покрытием рабочей части. НижТочПро изготавливает концевые фрезы с покрытием повышенной стойкости.
Подробнее

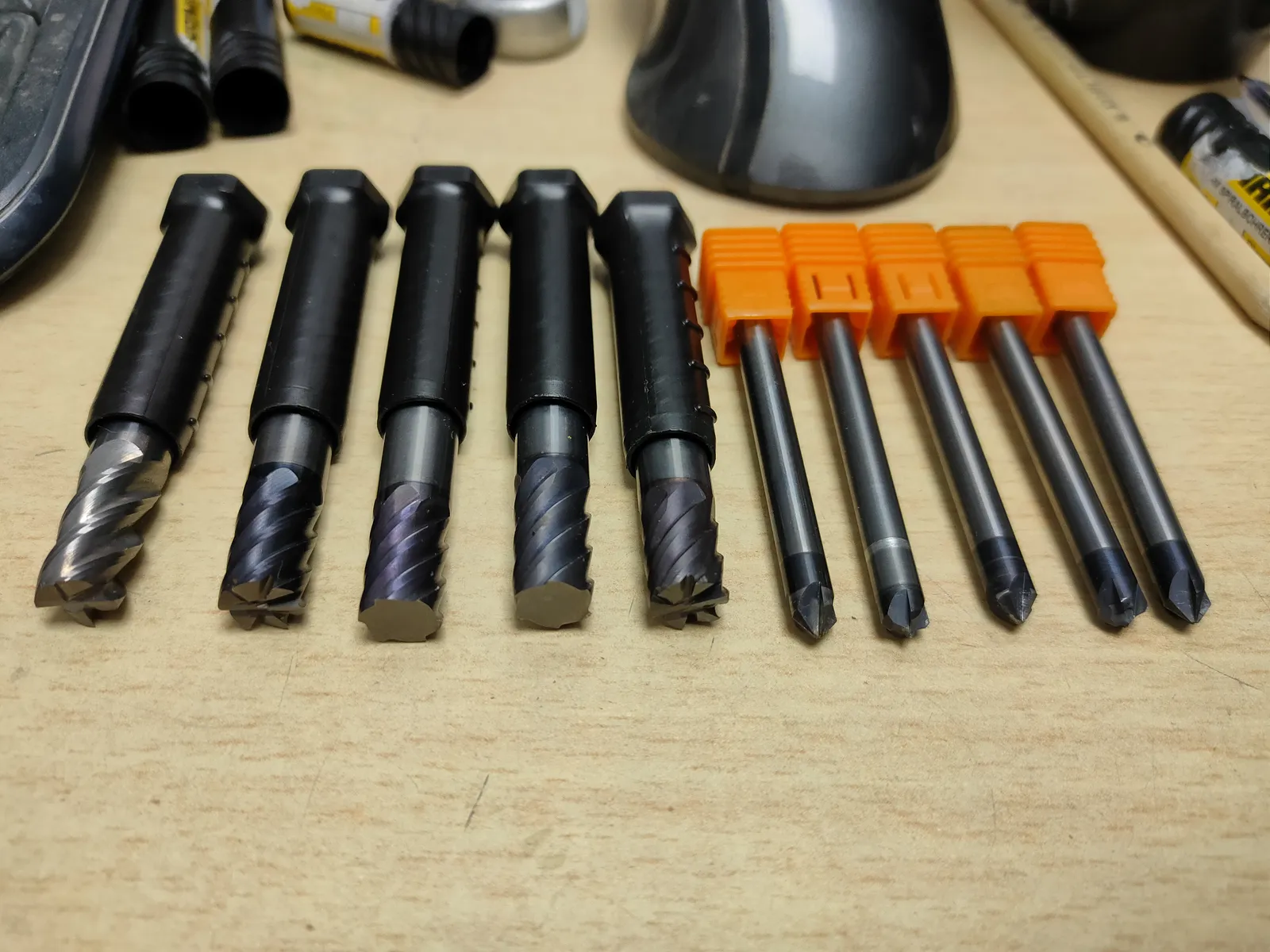

Партия монолитных твердосплавных концевых фрез разного диаметра: пять крупных экземпляров с разными типами канавки (гладкая и черновая) и пять малого диаметра. НижТочПро изготавливает концевые фрезы полного размерного ряда.
Подробнее
Монолитная твердосплавная концевая фреза с черновой зубчатой канавкой и износостойким покрытием сине-зелёного оттенка. НижТочПро изготавливает черновые концевые фрезы с покрытием под интенсивную нагрузку.
Подробнее

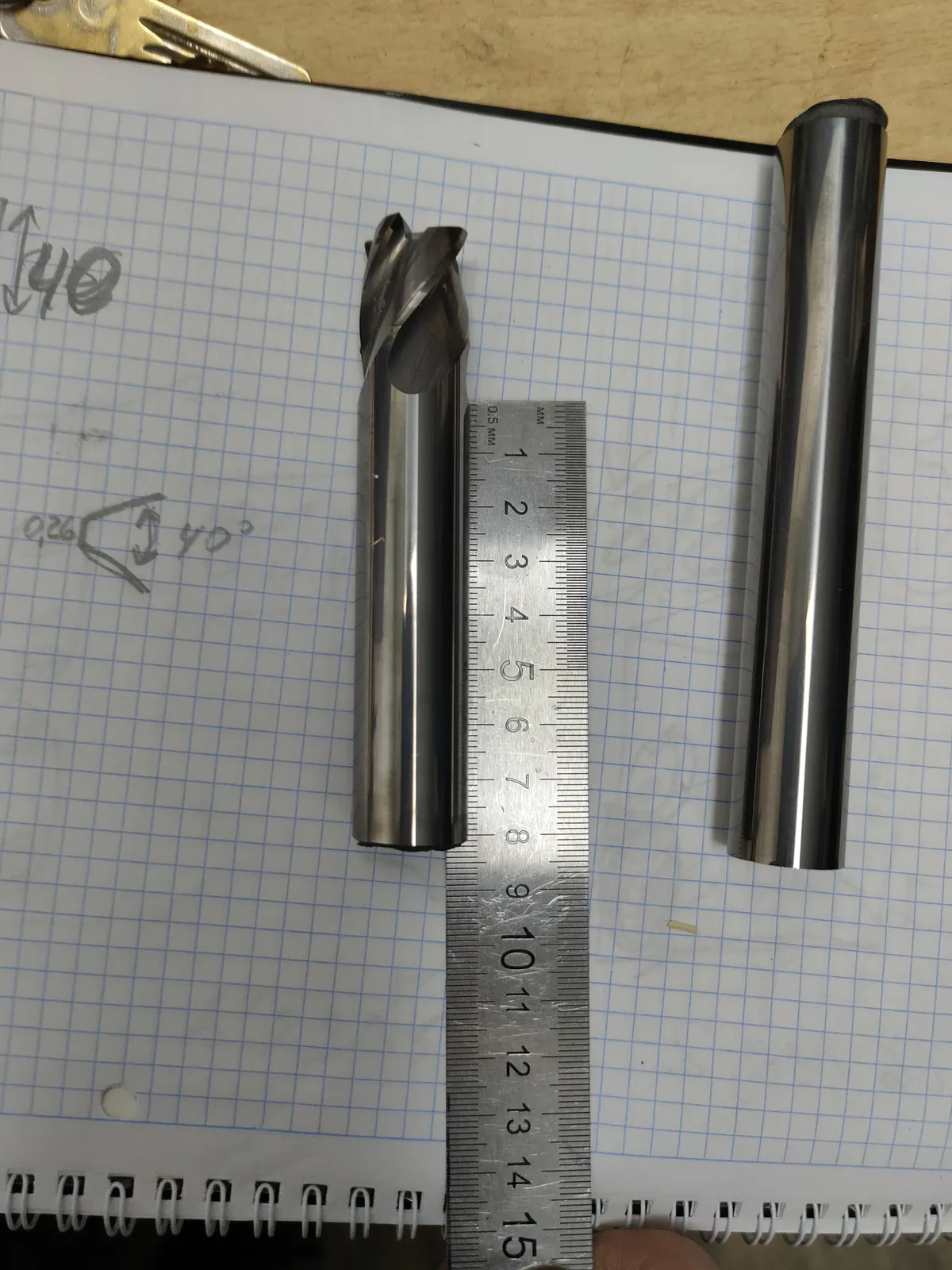

Монолитные твердосплавные концевые фрезы — одна стандартная, другая полированная удлинённая, рядом рукописные пометки размеров. НижТочПро сверяет размеры концевой фрезы с рукописным чертежом.
Подробнее
Две монолитные твердосплавные концевые фрезы со стандартным плоским торцом. НижТочПро изготавливает партии концевых фрез одинакового типоразмера.
Подробнее
Монолитная твердосплавная концевая фреза с тёмным покрытием рабочей части. НижТочПро изготавливает концевые фрезы с покрытием повышенной стойкости.
Подробнее

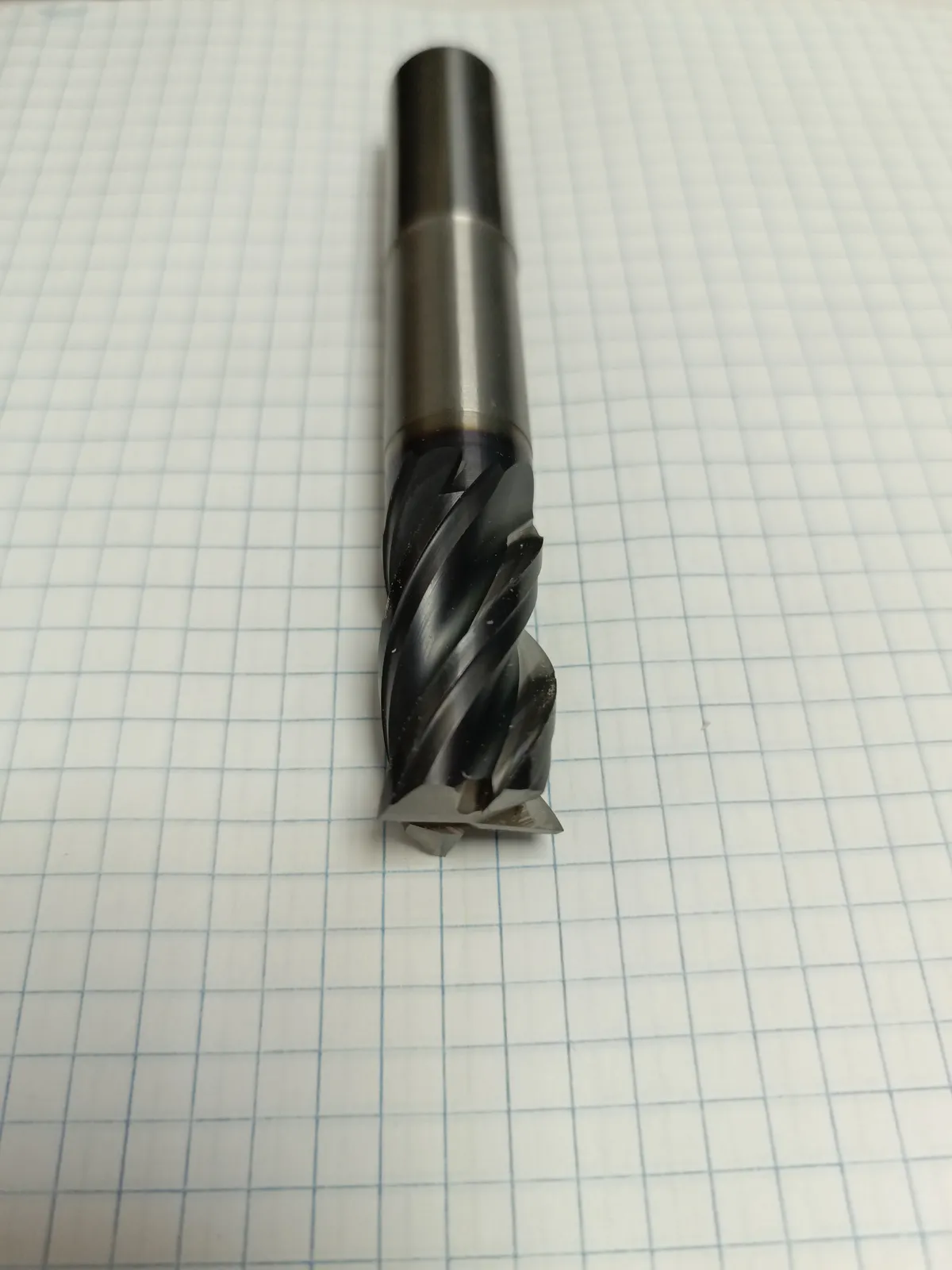

Монолитная твердосплавная концевая фреза с четырёхзубой канавкой и тёмным покрытием рабочей части. НижТочПро изготавливает концевые фрезы с числом зубьев под материал заказчика.
Подробнее
Две монолитные твердосплавные концевые фрезы со сколотыми режущими кромками — пример повреждения при эксплуатации. НижТочПро анализирует парные повреждения концевых фрез.
Подробнее
Две монолитные твердосплавные концевые фрезы со сколотыми режущими кромками крупным планом. НижТочПро документирует характер повреждения перед решением о переточке.
Подробнее
Партия монолитных твердосплавных концевых фрез малого диаметра с рукописными пометками: диаметр Ø4, рабочая длина 4мм, диаметр кромки Ø2,25, число зубьев Z3. НижТочПро изготавливает концевые фрезы малого диаметра точно по заданным параметрам.
Подробнее

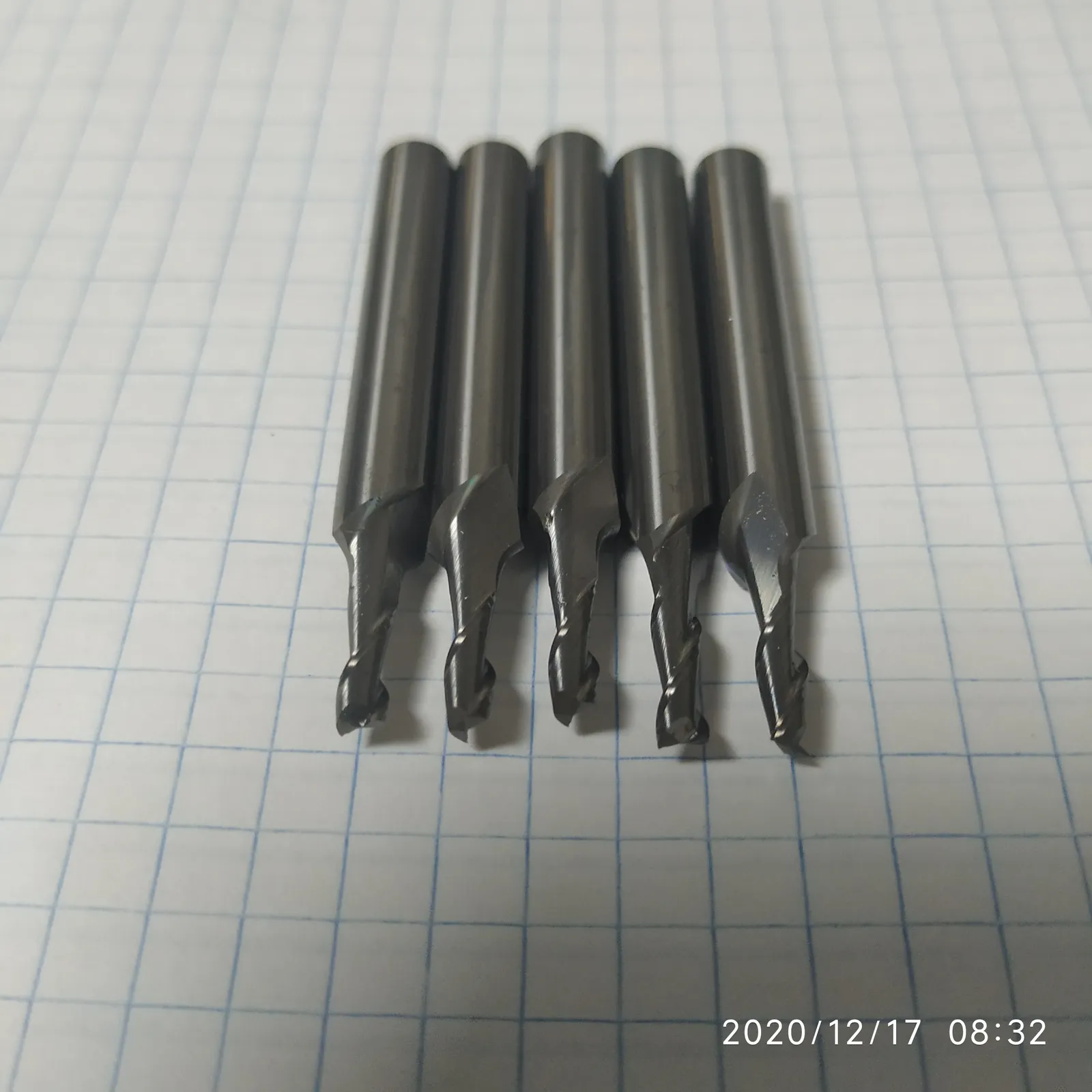

Монолитная твердосплавная концевая фреза с двойным ступенчатым переходом диаметра хвостовика к узкой рабочей части со спиральной канавкой. НижТочПро изготавливает концевые фрезы с удлинённым ступенчатым поднутрением шейки под заказ.
Подробнее

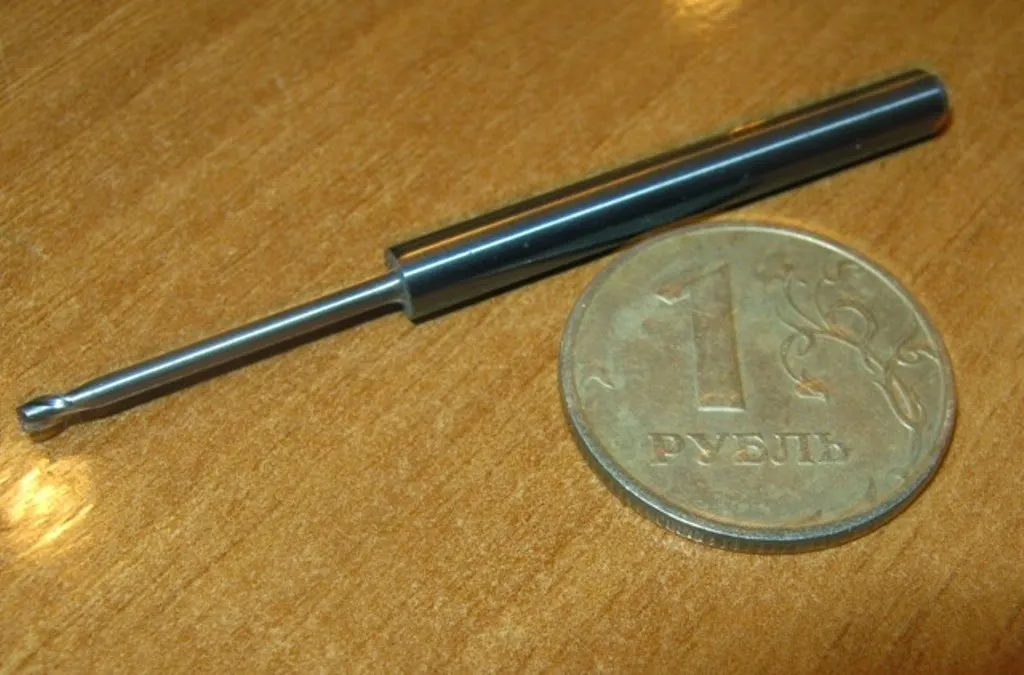

Монолитная твердосплавная концевая фреза малого диаметра — цилиндрический хвостовик плавным конусом сужается к тонкой удлинённой рабочей части. НижТочПро изготавливает концевые фрезы малого диаметра под задачу заказчика.
Подробнее

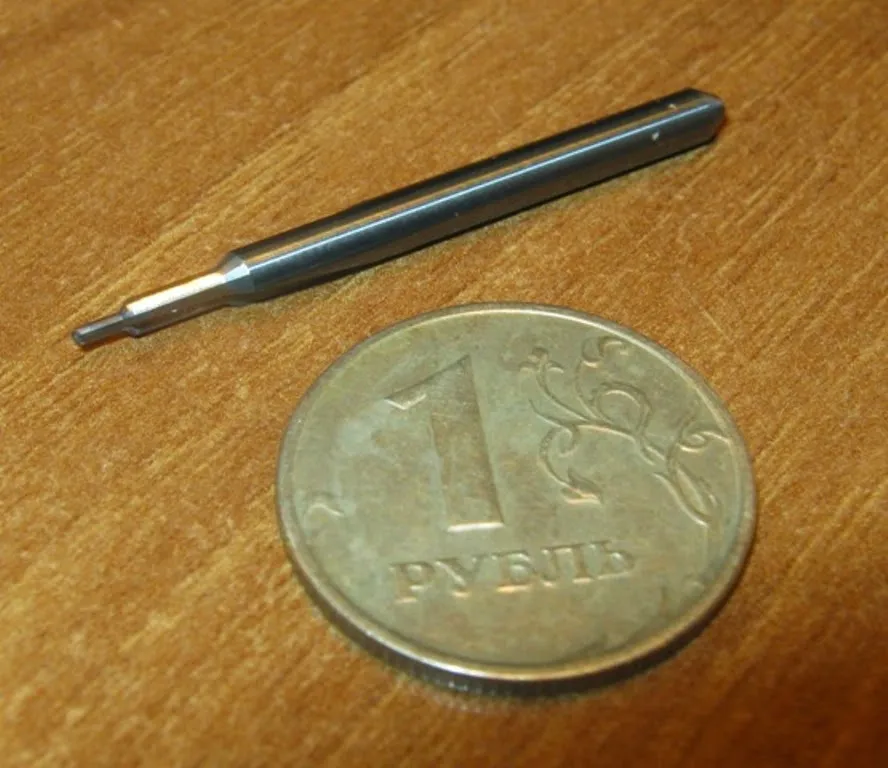

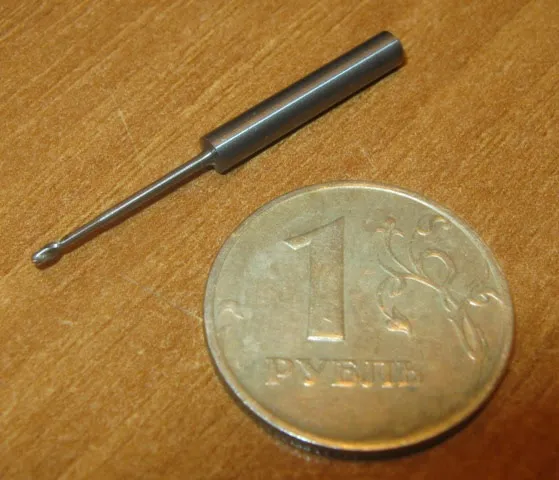

Монолитная твердосплавная концевая фреза малого диаметра — короткий цилиндрический хвостовик и тонкая рабочая часть со скруглённым кончиком. НижТочПро изготавливает концевые фрезы малого диаметра для тонких операций.
Подробнее
Монолитная твердосплавная концевая фреза со ступенчатым переходом диаметра хвостовика к рабочей части. НижТочПро изготавливает концевые фрезы с поднутрением шейки под заказ.
Подробнее

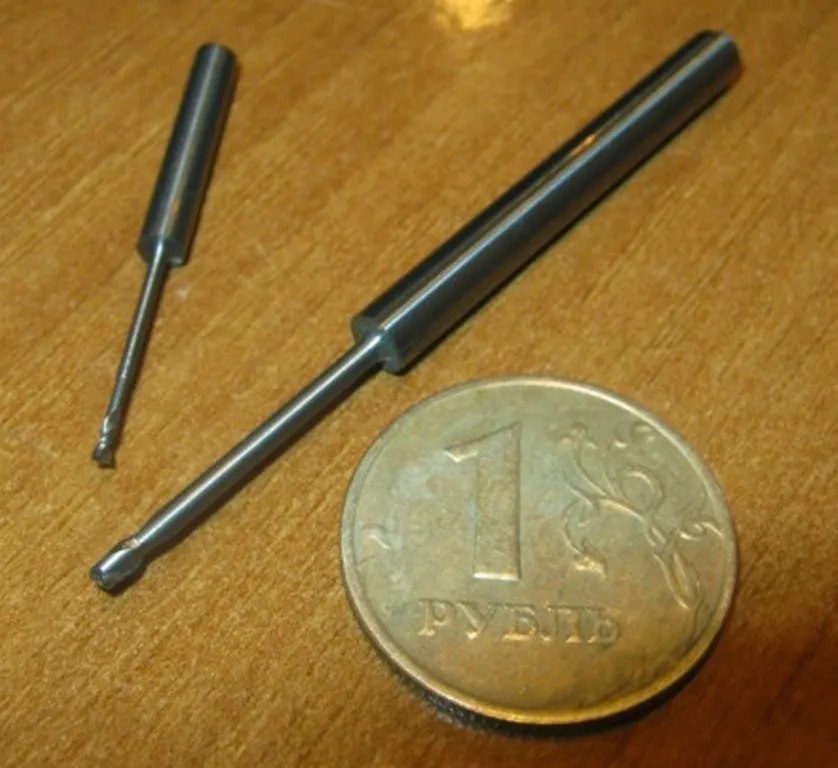

Две монолитные твердосплавные концевые фрезы малого диаметра разной длины. НижТочПро изготавливает концевые фрезы малого диаметра партиями под заказ.
