У сферической (шаровой, ball nose) фрезы торец не плоский, а скруглён по полусфере на весь радиус. Такой инструмент подходит к поверхности под любым углом и не врезается острым углом в криволинейный контур — поэтому им ведут 3D-обработку и чистовые проходы по сложным поверхностям.
Главный параметр сферической фрезы — радиус купола. Он выдерживается по всей дуге и напрямую переходит в геометрию поверхности детали: ошибка в радиусе — ошибка в форме.
Где применяются
- Пресс-формы и литейная оснастка — копирование криволинейной полости
- 3D-рельефы и гравировка
- Детали со сложной поверхностью: лопатки, аэродинамические профили
- Медицинские импланты сложной геометрии
Обычно объёмную выборку ведут концевой или радиусной фрезой, а сферическую малого диаметра оставляют на чистовой проход. Чем меньше шаг между проходами, тем ниже гребешки на поверхности и тем важнее точный радиус инструмента.
Сферическая или радиусная
Радиусная (тороидальная) фреза — плоский торец со скруглёнными только углами. Она снимает материал быстрее, но криволинейный след даёт менее точный. Сферическую выбирают там, где важнее точность формы и чистота поверхности, чем скорость съёма.
Что делаем со сферическими фрезами
Заточка. Восстанавливаем скруглённую режущую кромку купола без искажения радиуса.
Восстановление. Сферические фрезы восстанавливаем с контролем биения — для этого инструмента оно критично.
Изготовление. По чертежу или по образцу. Частая задача — сделать копию имеющегося инструмента: на одном из фото ниже как раз такой заказ, образец и копия рядом.
Подробнее

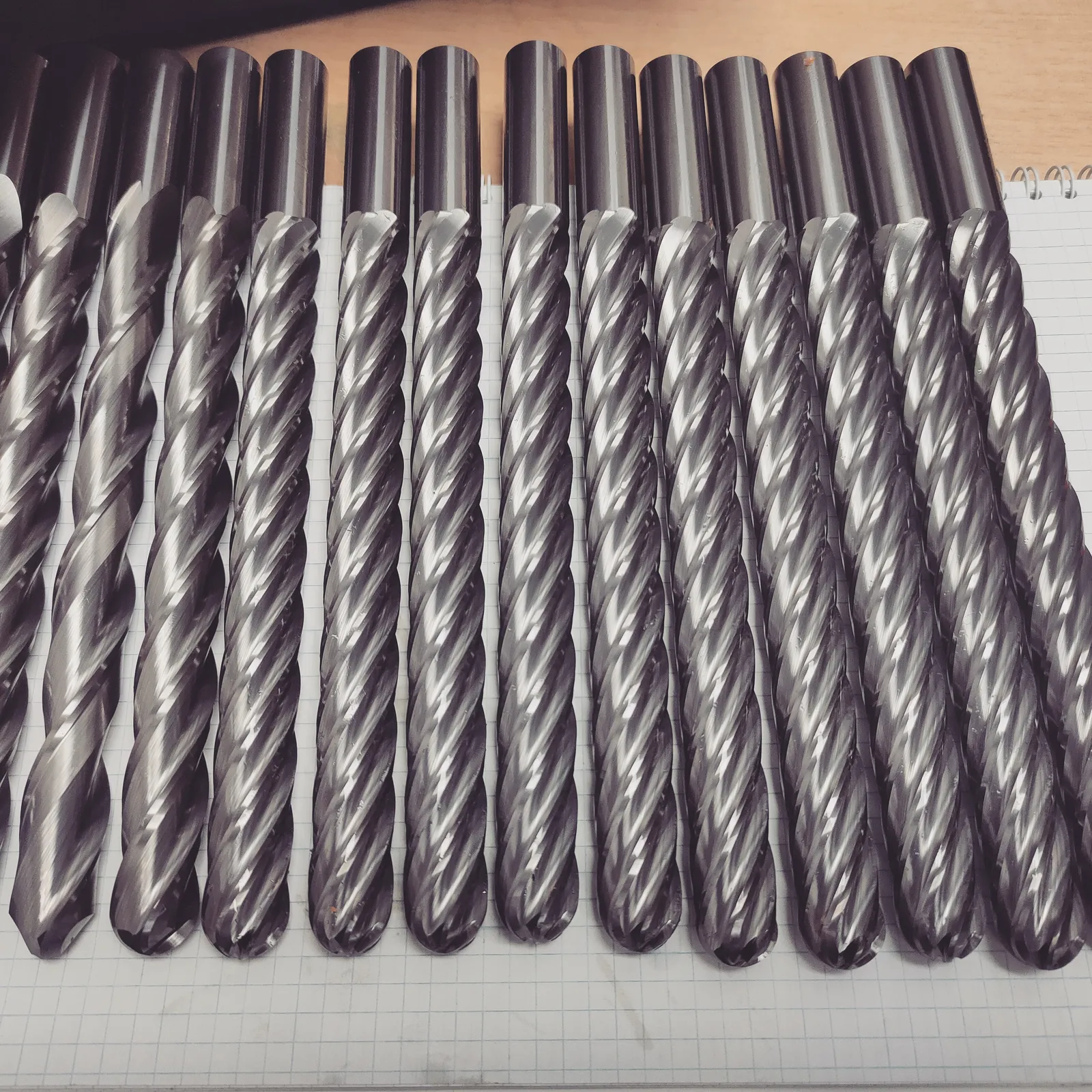

Партия монолитных твердосплавных сферических фрез разного диаметра: спиральные канавки сходятся у купола в единую скруглённую режущую кромку без острого угла. НижТочПро изготавливает сферические фрезы разных типоразмеров для 3D-рельефа и чистовой обработки.
Подробнее

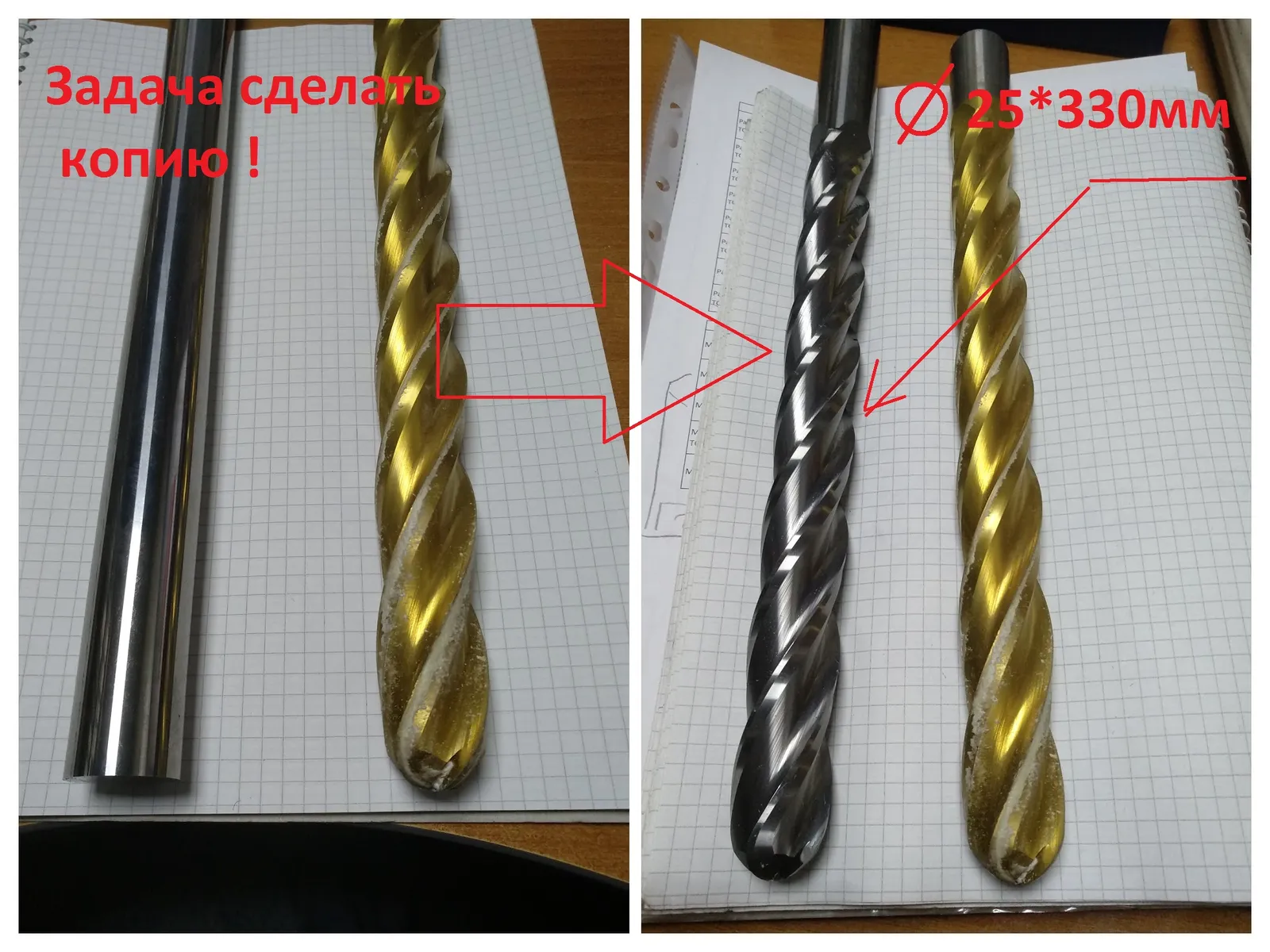

Монолитная твердосплавная сферическая фреза с золотистым покрытием — эталонный образец для изготовления копии, рядом заготовка хвостовика. На фото рукописные пометки: «Задача сделать копию!» и размер Ø25×330мм. НижТочПро изготавливает копии сферических фрез по образцу заказчика с точным соблюдением размеров.
Подробнее

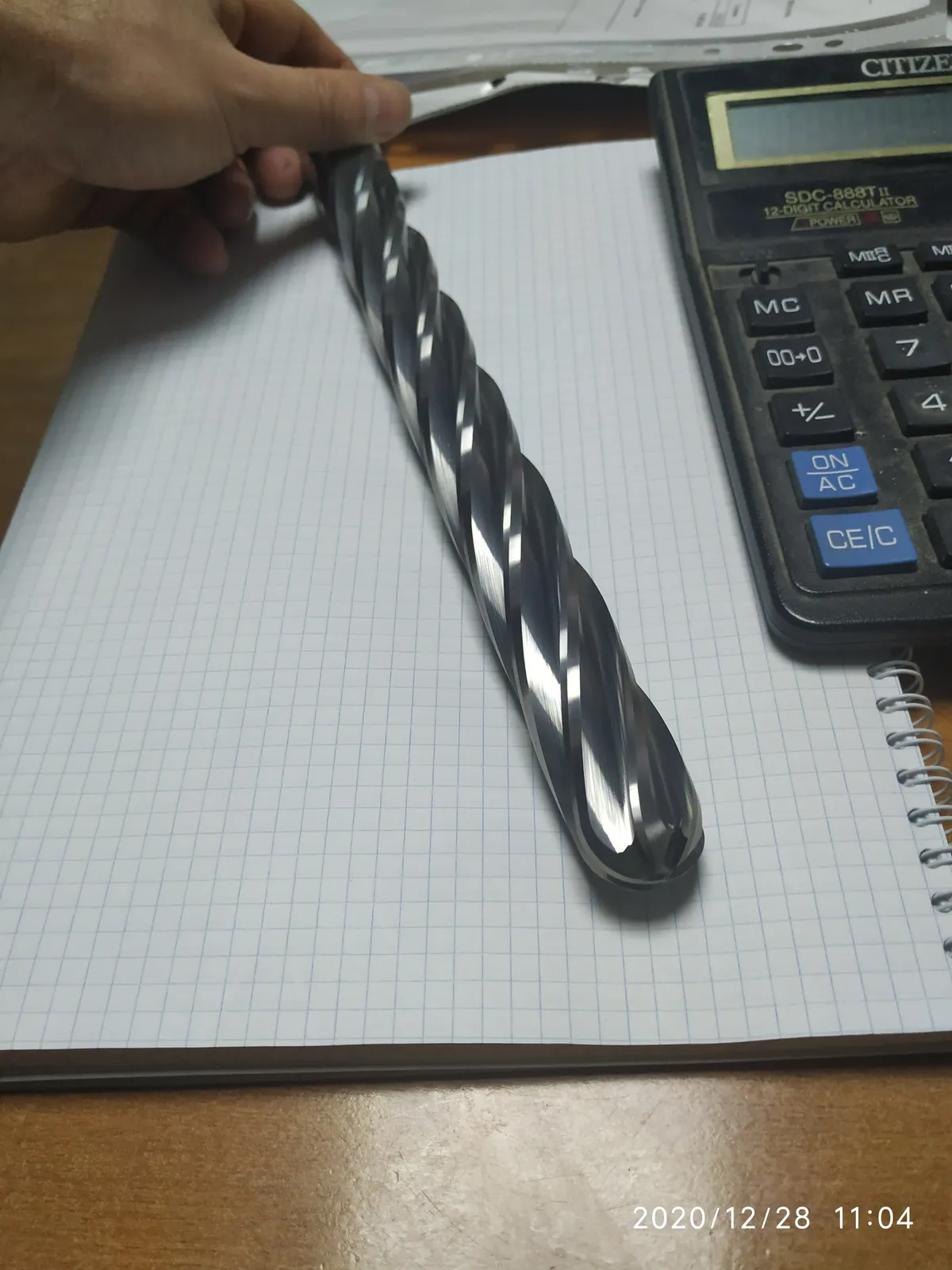

Монолитная твердосплавная сферическая фреза с тёмным покрытием диаметром 25 мм и длиной 330 мм, удерживается в руке — спиральные канавки сходятся в скруглённый купол. НижТочПро изготавливает крупноразмерные сферические фрезы под заказ.
Подробнее

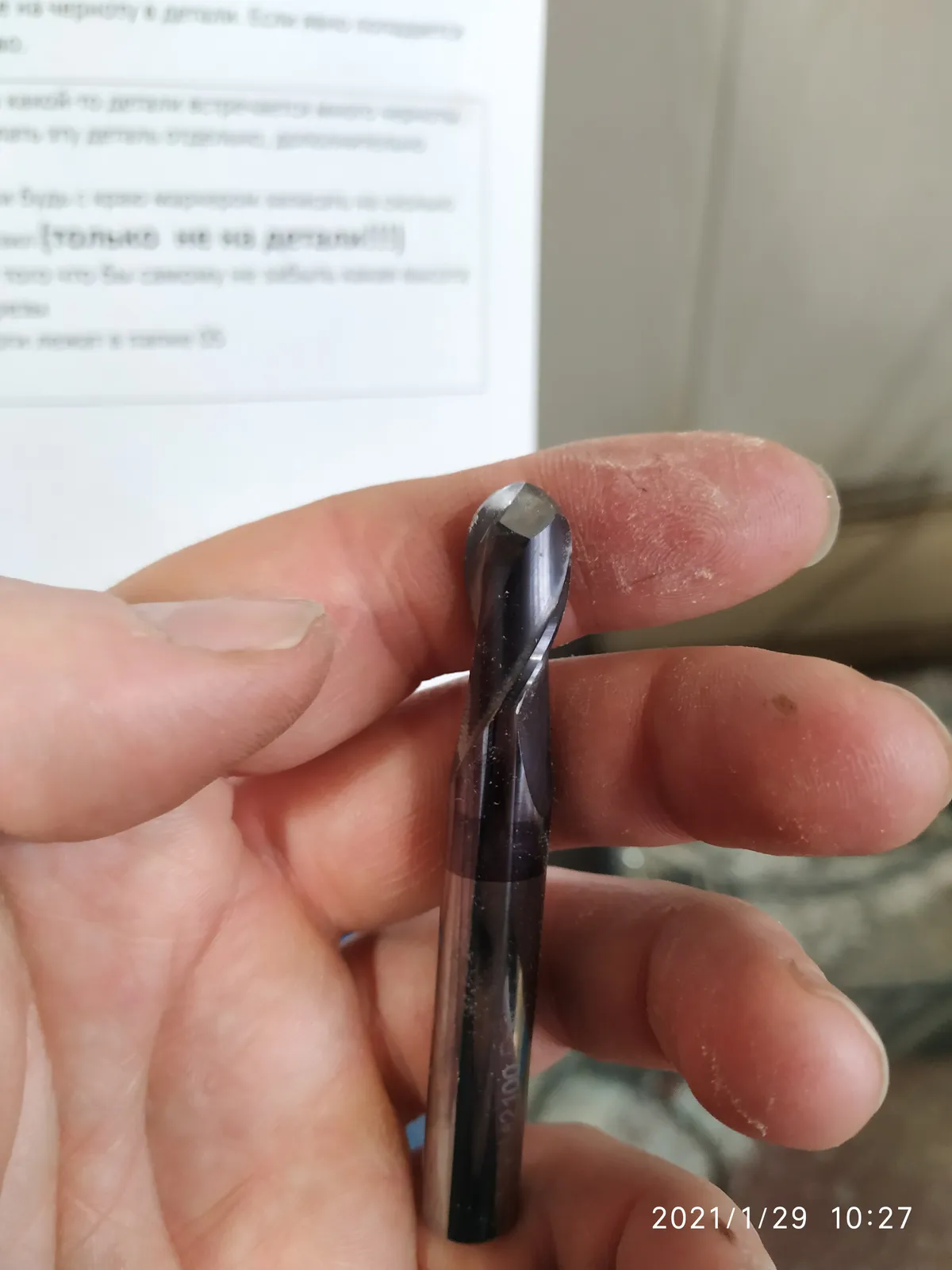

Крупный план купола монолитной твердосплавной сферической фрезы: скруглённая режущая кромка без острого угла, на хвостовике маркировка (частично «2100», начальный символ не считывается уверенно). НижТочПро изготавливает сферические фрезы под конкретную задачу.
Подробнее

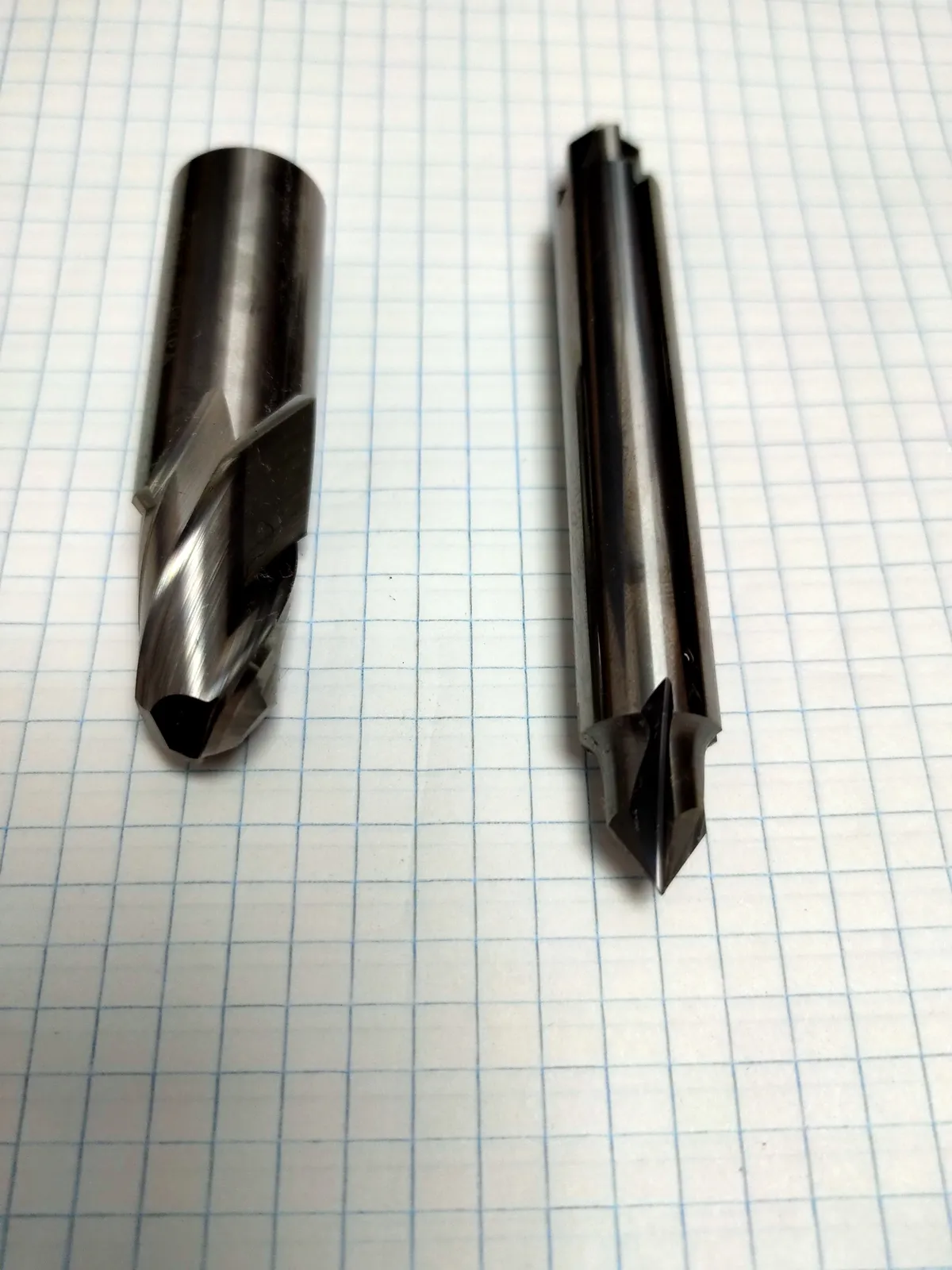

Монолитная твердосплавная сферическая фреза: спиральные канавки сходятся в скруглённый купол без острого угла. НижТочПро изготавливает сферические фрезы под заказ.
Подробнее

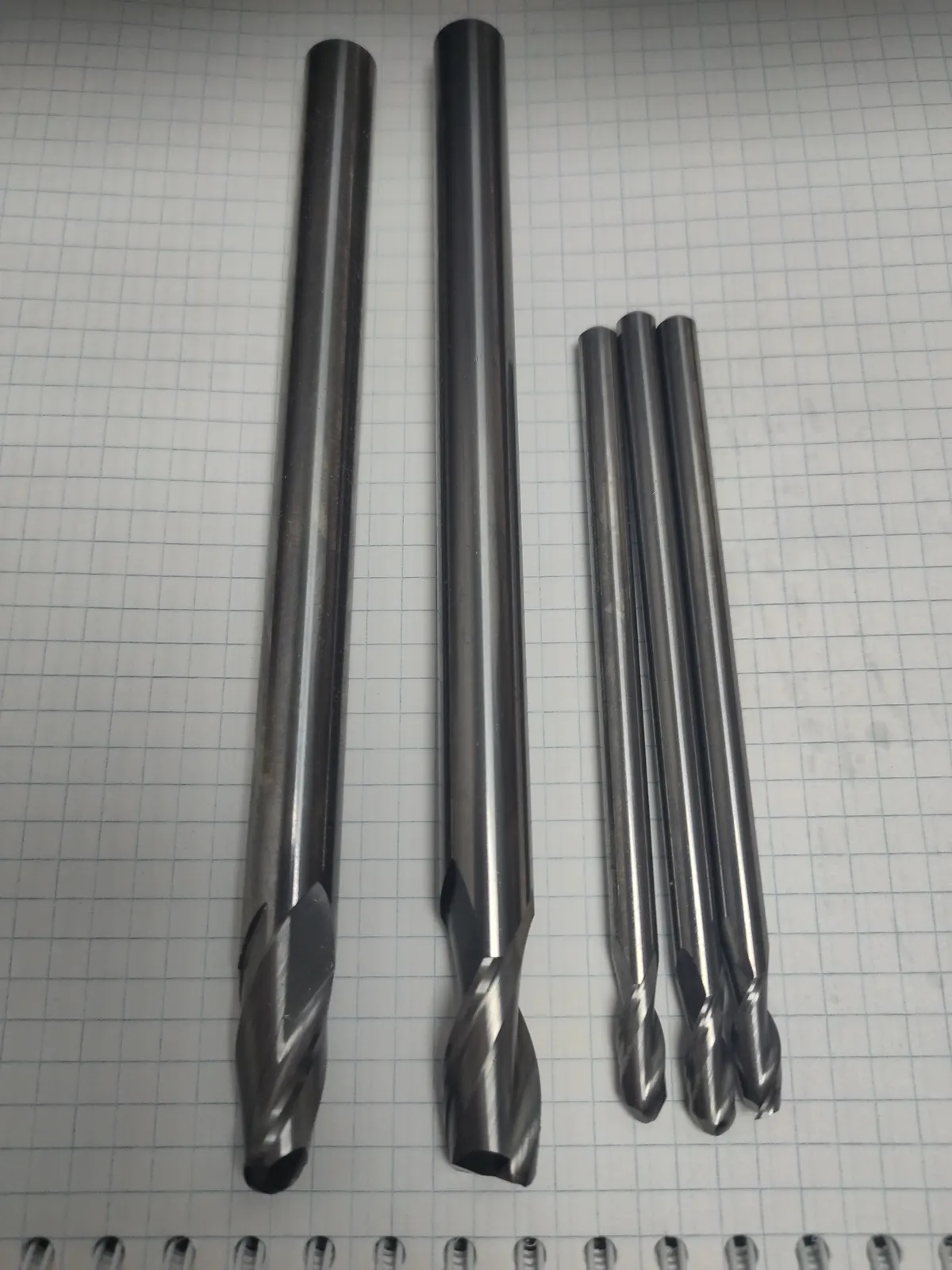

Несколько монолитных твердосплавных сферических фрез разного диаметра и длины: у всех спиральные канавки сходятся в скруглённый купол. НижТочПро изготавливает сферические фрезы разных типоразмеров под заказ.
Подробнее

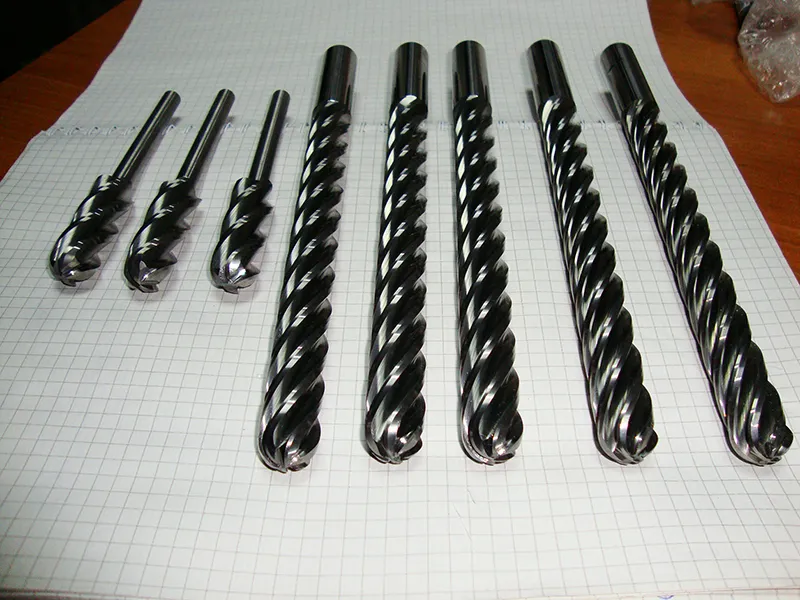

Партия монолитных твердосплавных сферических фрез диаметром 16 мм и длиной 210 мм: число зубьев различается между образцами — 6, 4 и 2. НижТочПро изготавливает сферические фрезы с разным числом зубьев под задачу заказчика.
Подробнее

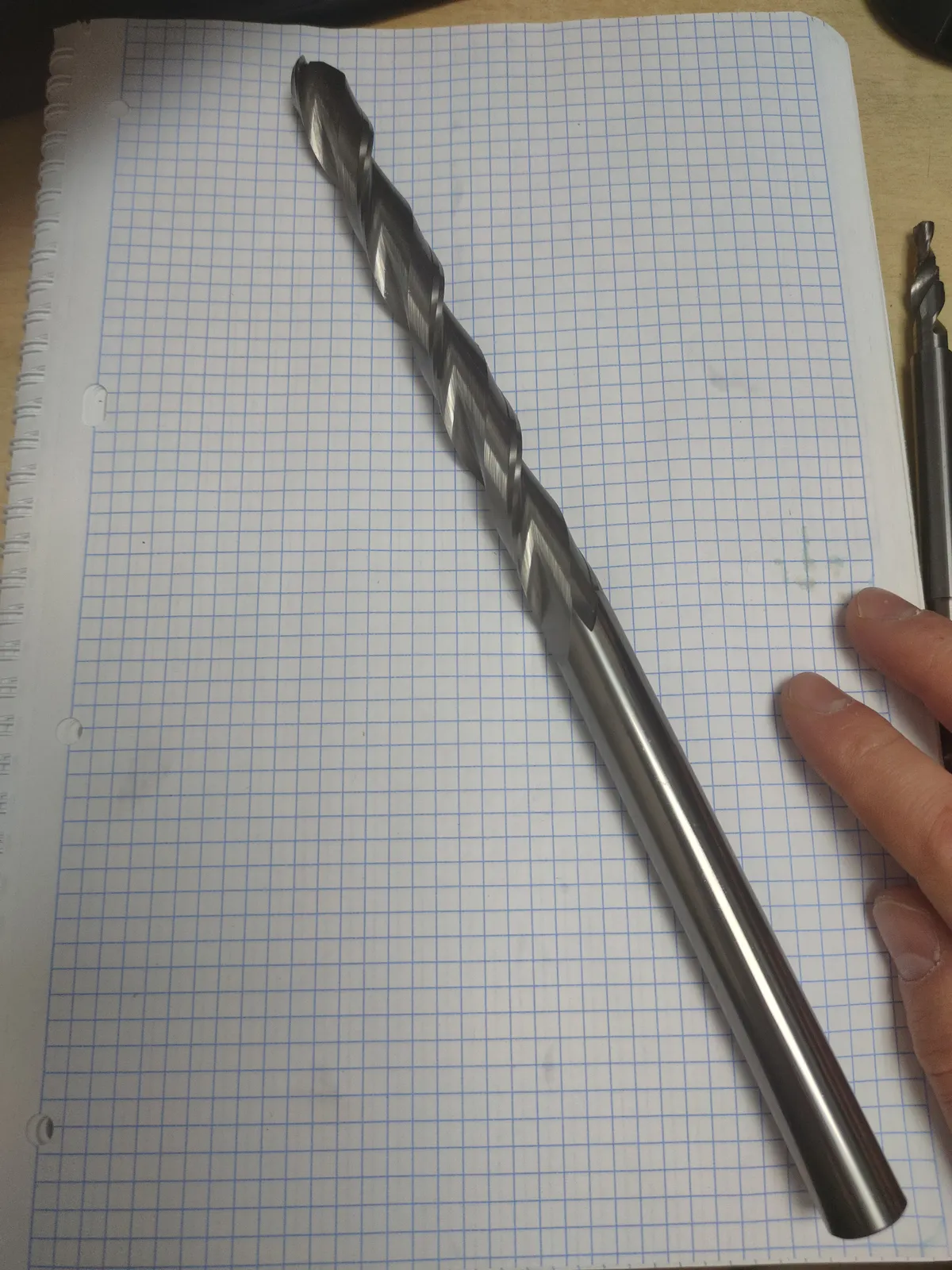

Монолитная твердосплавная сферическая фреза диаметром 12 мм и длиной 330 мм: спиральные канавки по большей части длины сходятся в скруглённый купол. НижТочПро изготавливает сферические фрезы увеличенной длины под задачу заказчика.
Подробнее

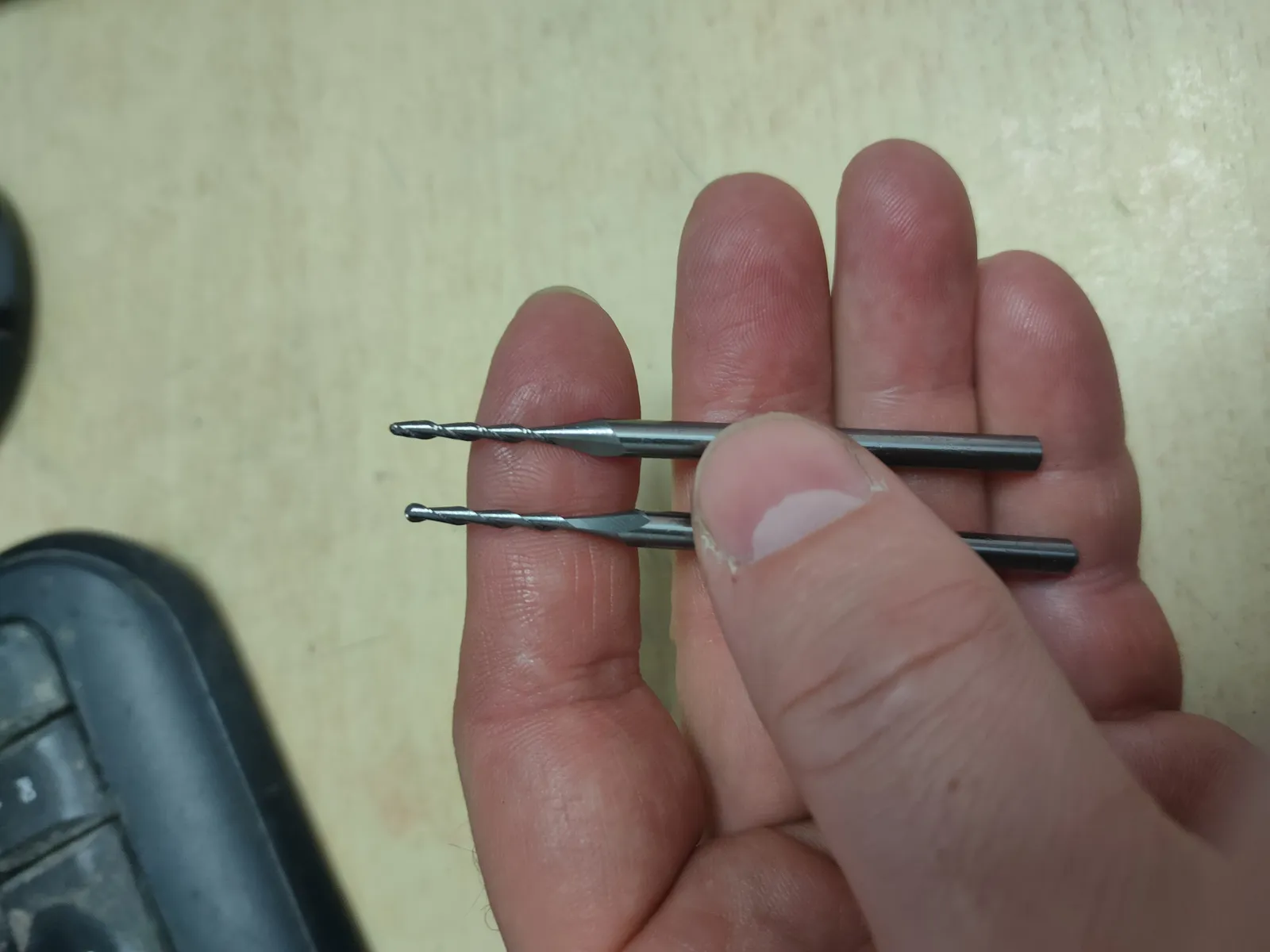

Два малых монолитных твердосплавных сферических фрезы небольшого диаметра, удерживаются в руке рядом друг с другом для сравнения. НижТочПро изготавливает сферические фрезы малого диаметра под заказ.
Подробнее

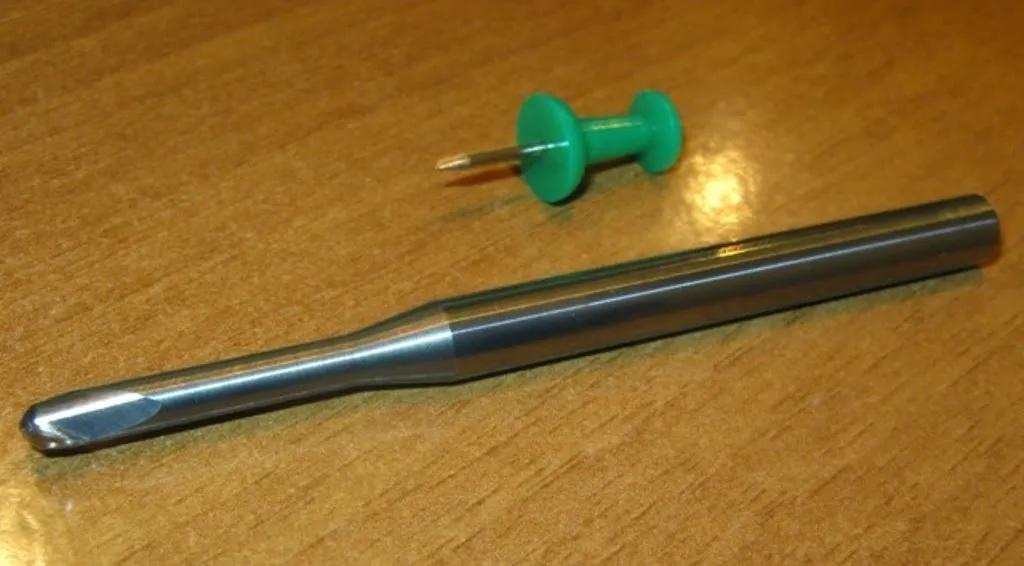

Монолитная твердосплавная сферическая фреза малого диаметра: спиральные канавки сходятся в скруглённый купол без острого угла. НижТочПро изготавливает сферические фрезы малого диаметра под заказ.
