Резьбофреза нарезает резьбу не осевой подачей, как метчик, а винтовой интерполяцией: инструмент обходит ось отверстия или вала по спирали. Профиль зуба повторяет профиль резьбы — шаг и угол.
Однозубые и многозубые
Однозубая резьбофреза. Один зуб с полным профилем резьбы. Максимальный объём канавки под стружку, минимальная вибрация, равномерный износ. Хорошо подходит там, где многозубая фреза начинает вибрировать или изнашивается неравномерно.
Многозубая резьбофреза. Несколько зубьев с профилем резьбы по рабочей длине — за один оборот проходит несколько витков, выше производительность.
Зачем резьбофреза вместо метчика
- Одним инструментом режут резьбы разного диаметра с одинаковым шагом
- Сломанная резьбофреза не застревает в детали, как сломанный метчик
- Размер резьбы корректируется программой, а не заменой инструмента
- Внутренняя и наружная резьба — одним инструментом
Нестандартный профиль
Стандартную резьбу закрывает каталог. К нам приходят, когда нужен свой профиль: нестандартный шаг, несимметричные углы, особая длина профильного участка. Изготавливаем по эскизу с диаметрами, длиной и углами профиля — на одном из фото ниже эскиз с углами 45° и 10°.
Что делаем
Изготовление под шаг, профиль и диаметр.
Заточка. Зуб резьбофрезы затылованный, поэтому точится только по передней поверхности — иначе меняется профиль и резьба перестаёт совпадать с калибром.
Восстановление сколотого зуба.
Подробнее

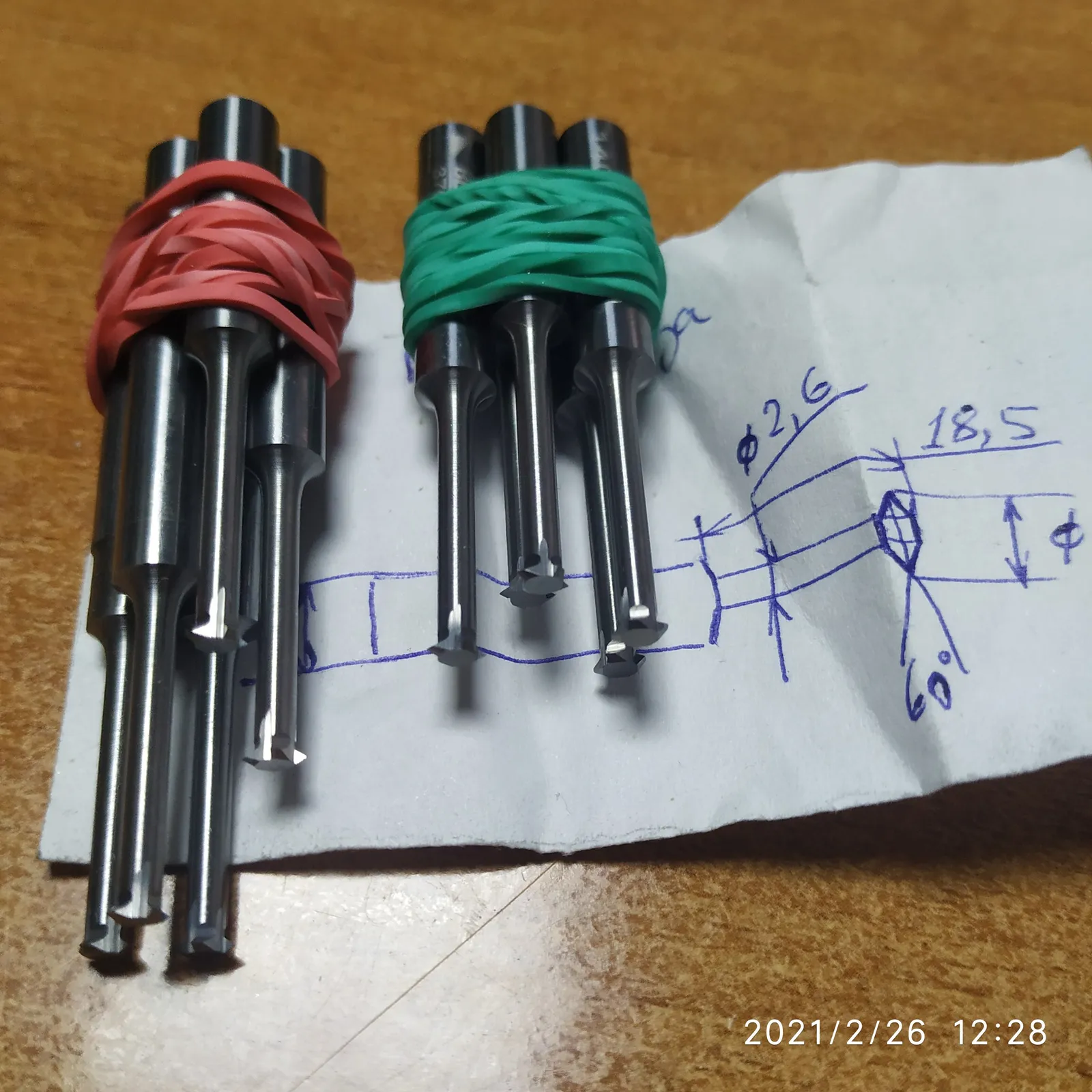

Несколько монолитных твердосплавных резьбофрез, перевязанных в две связки, у каждой — один небольшой зуб с профилем резьбы у кончика. Рядом на листе — рукописный эскиз с диаметрами и размером длины 18,5, задающий геометрию профильного участка. НижТочПро изготавливает резьбофрезы по собственным эскизам с проставленными размерами.
Подробнее
Партия монолитных твердосплавных резьбофрез: у каждого инструмента — один компактный зуб с профилем резьбы у кончика, тела инструментов гладкие, разной длины. НижТочПро изготавливает резьбофрезы разных типоразмеров партиями.
Подробнее

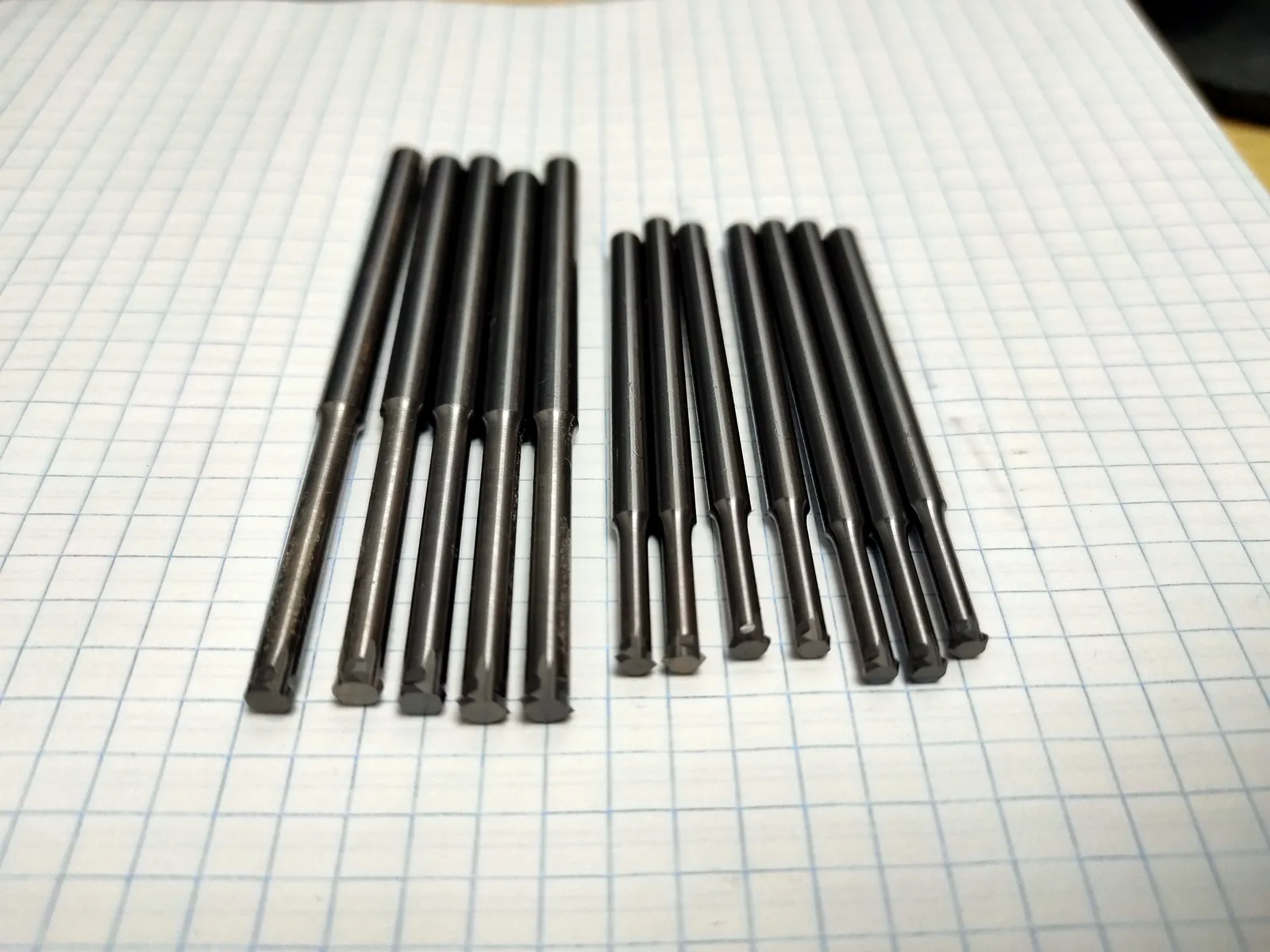

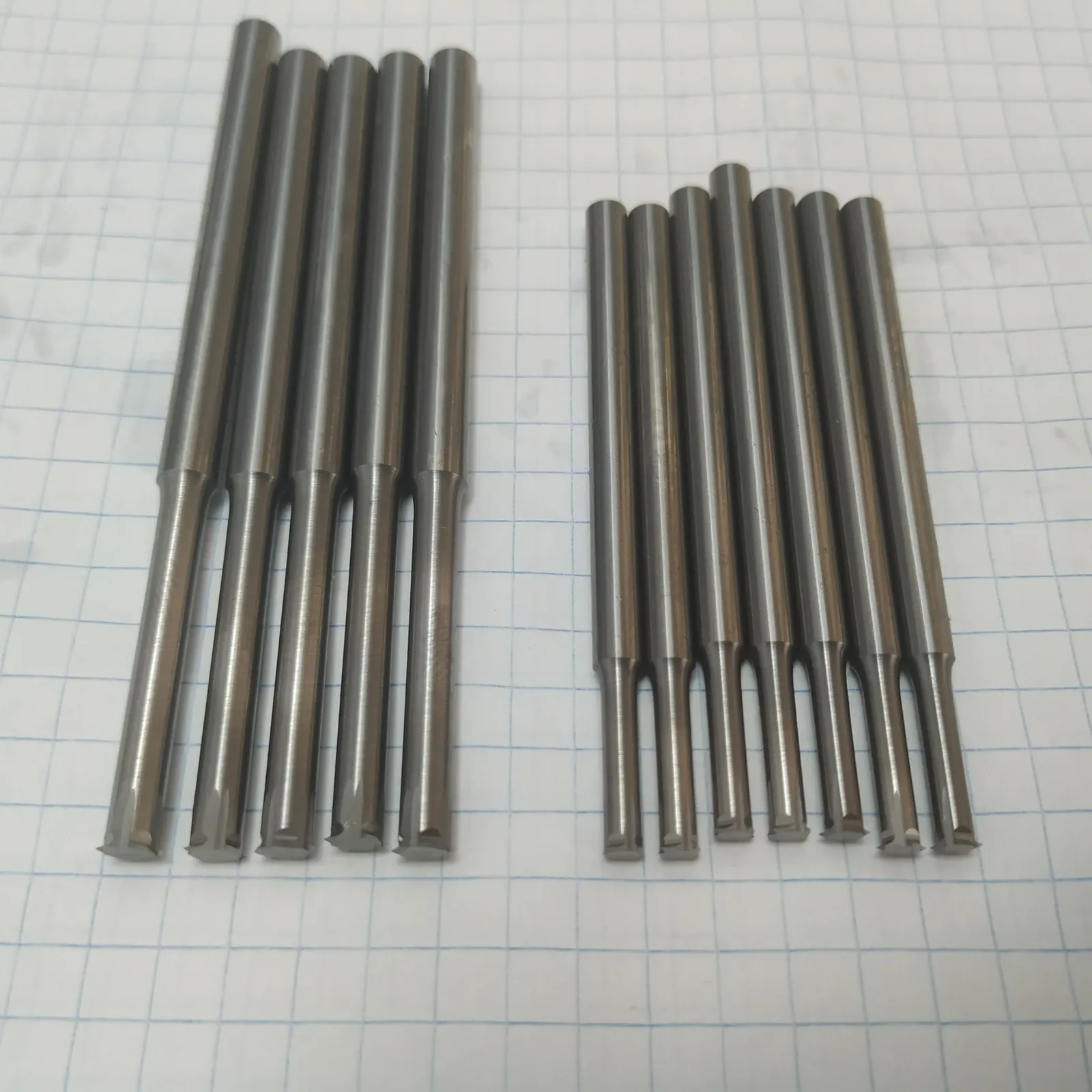

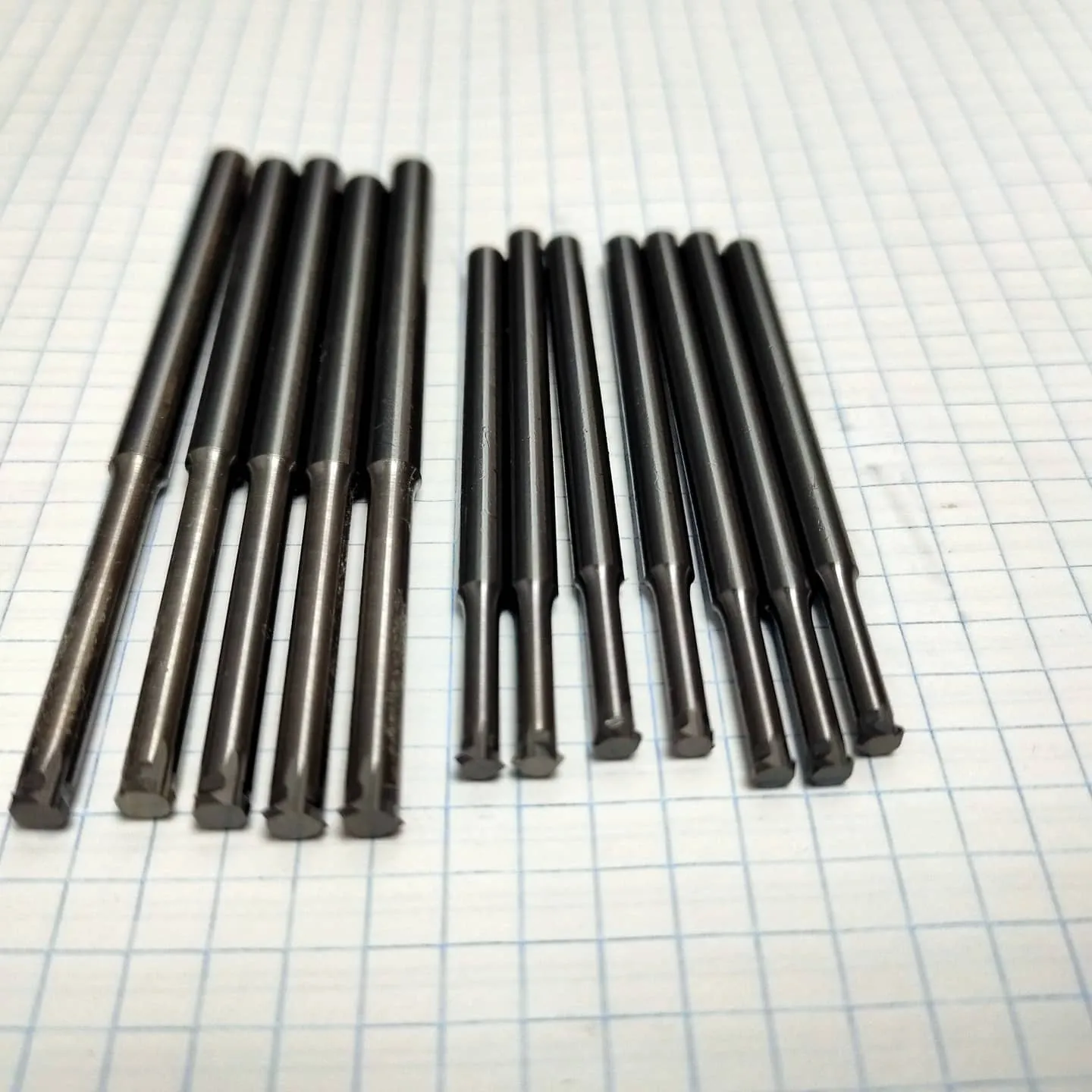

Партия монолитных твердосплавных резьбофрез, разложенных двумя группами по длине: у каждого инструмента — один компактный зуб с профилем резьбы у кончика. НижТочПро изготавливает резьбофрезы партиями разных типоразмеров.
Подробнее
Партия монолитных твердосплавных резьбофрез: у каждого инструмента — один компактный зуб с профилем резьбы у кончика, тела гладкие. НижТочПро изготавливает резьбофрезы партиями разных типоразмеров.
Подробнее

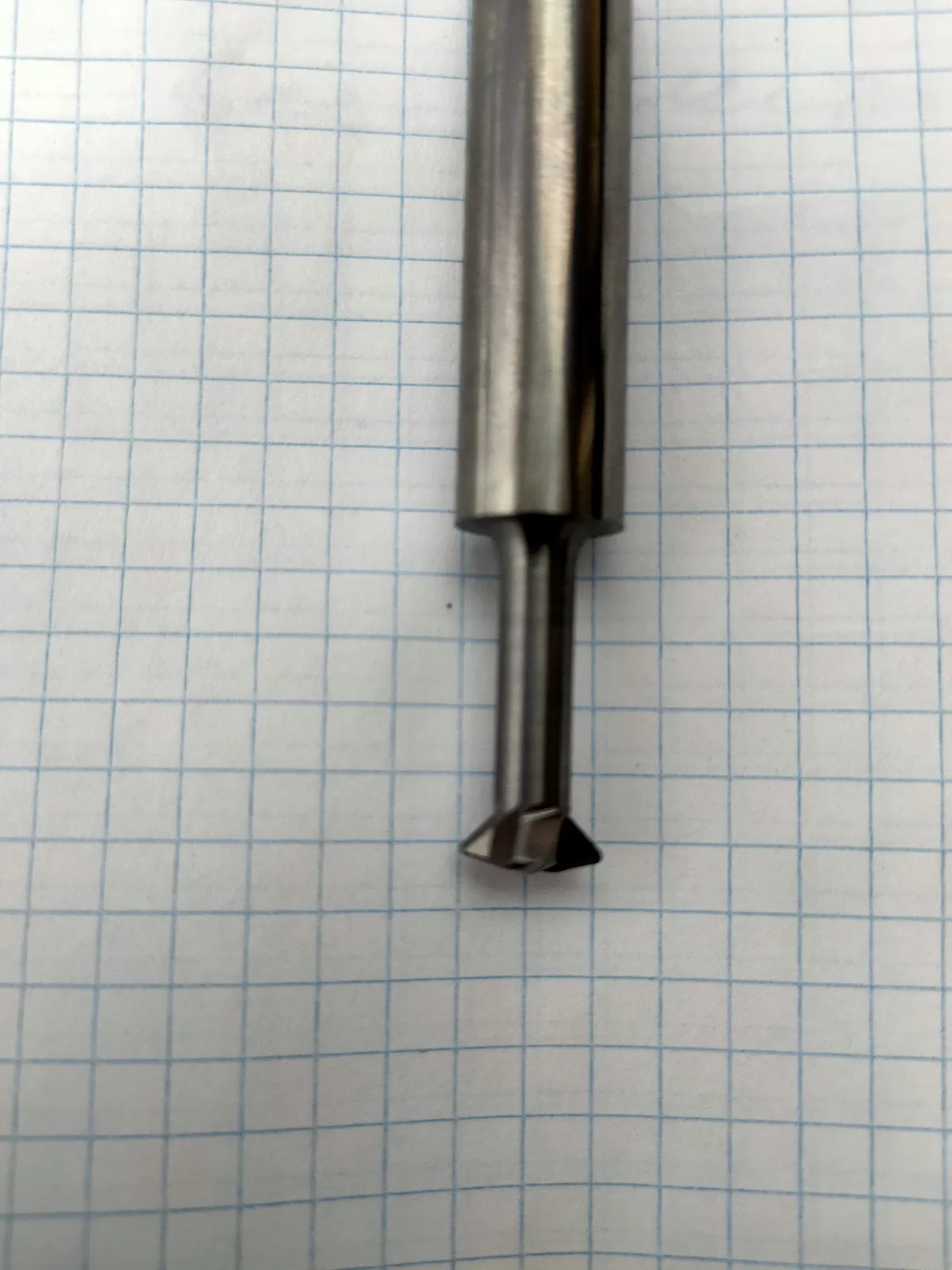

Крупный план кончика монолитной твердосплавной резьбофрезы: один компактный зуб с профилем резьбы, тело инструмента ступенчато сужается к рабочей части. НижТочПро изготавливает однозубые резьбофрезы под заказ.
Подробнее

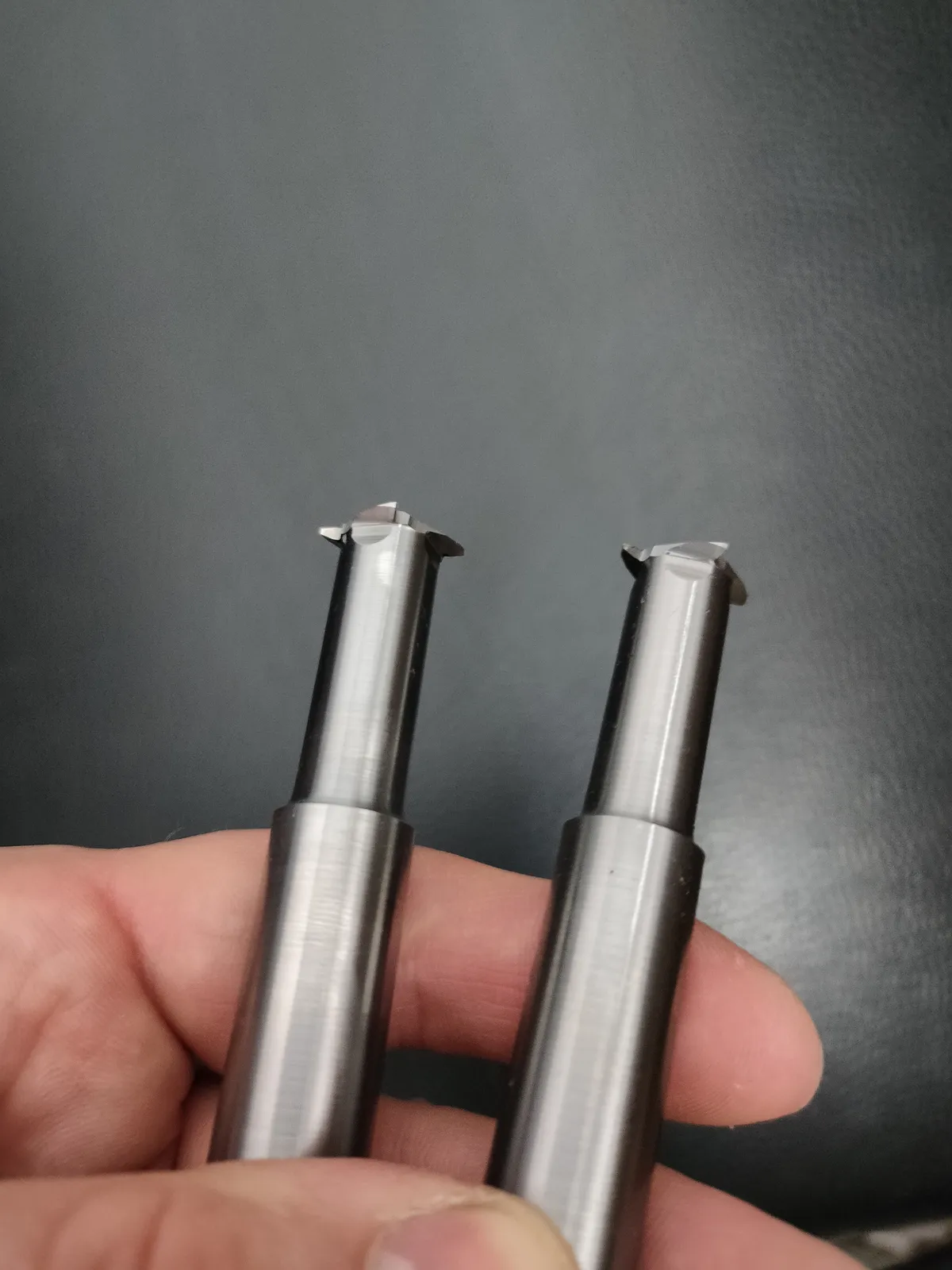

Два монолитных твердосплавных резьбофреза с одним компактным зубом у кончика, удерживаются в руке.
Подробнее

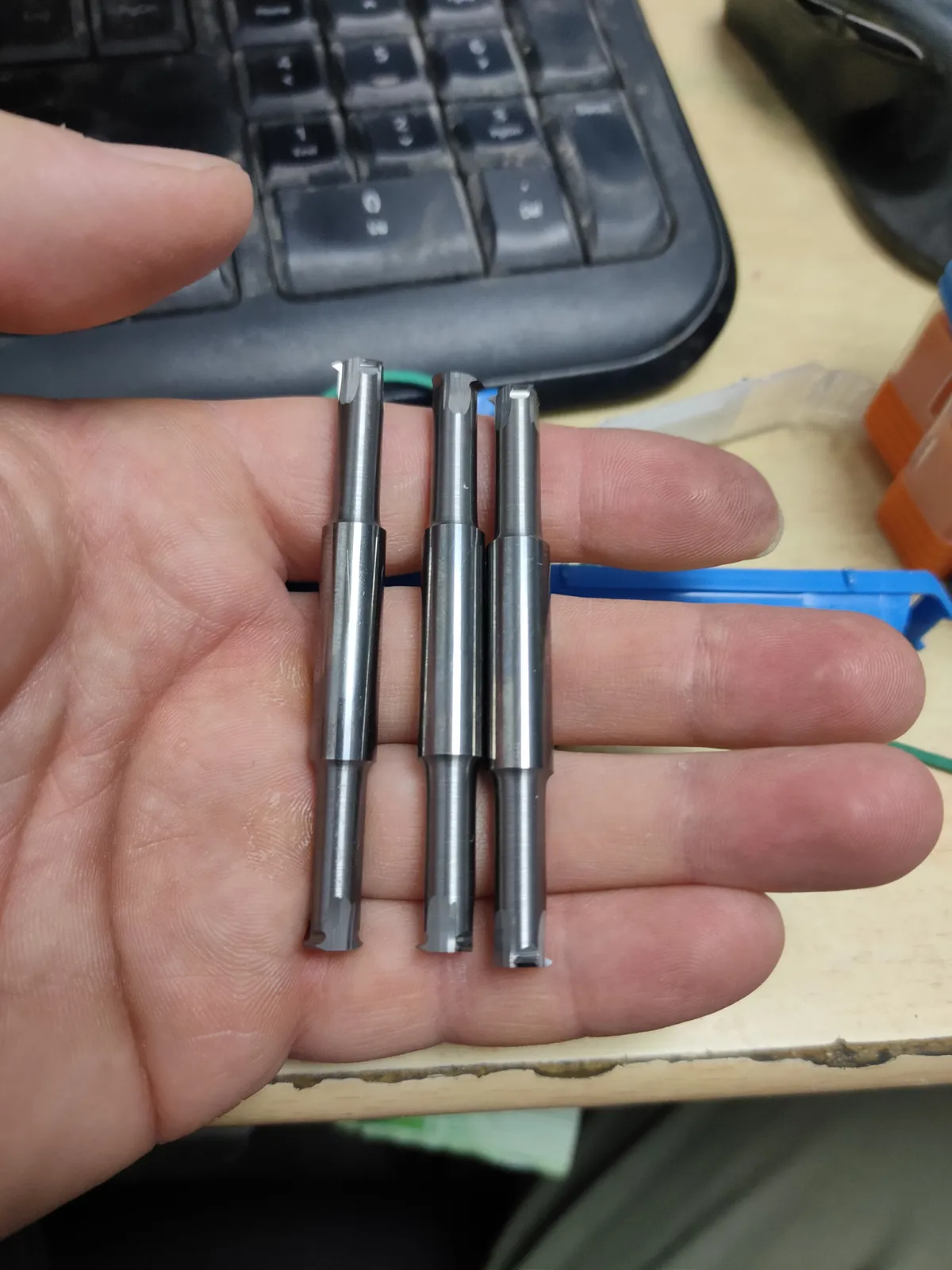

Три монолитных твердосплавных резьбофреза со ступенчатым (двухдиаметровым) телом, один зуб с профилем резьбы у кончика каждого. НижТочПро изготавливает резьбофрезы со ступенчатым телом под заказ.
Подробнее

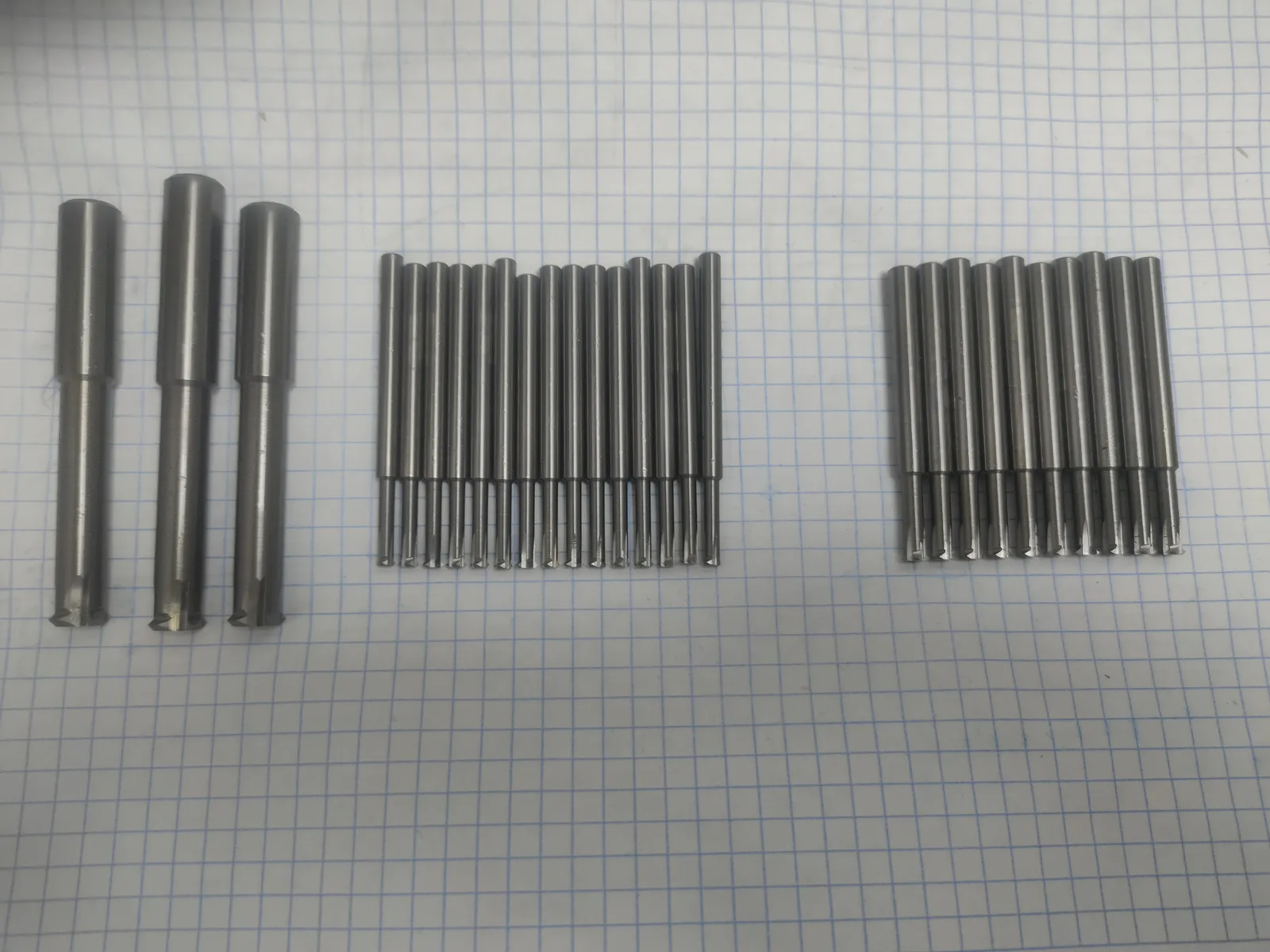

Партия монолитных твердосплавных резьбофрез: три отдельных образца без зуба (заготовки) и две большие группы готовых инструментов с одним зубом с профилем резьбы у кончика каждого. НижТочПро изготавливает резьбофрезы крупными партиями.
Подробнее

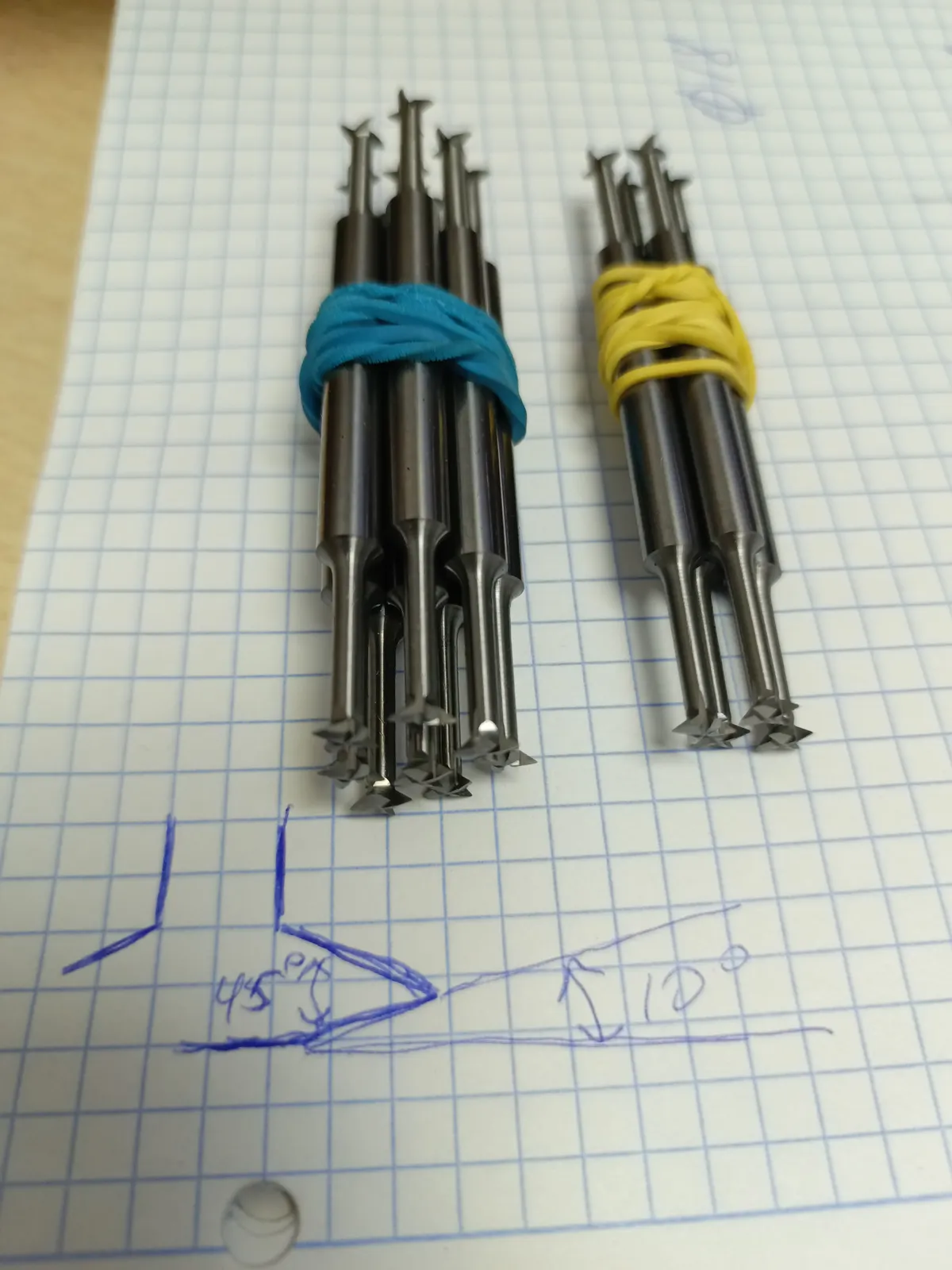

Партия монолитных твердосплавных резьбофрез, перевязанных цветными резинками (голубой и жёлтой): у каждого — небольшой зубчатый кончик и дополнительный волнистый (фестончатый) уступ на теле ближе к хвостовику. Рядом на листе — рукописный эскиз, задающий углы профиля резьбы 45° и 10°. НижТочПро документирует углы профиля резьбофрез рукописными эскизами.
Подробнее

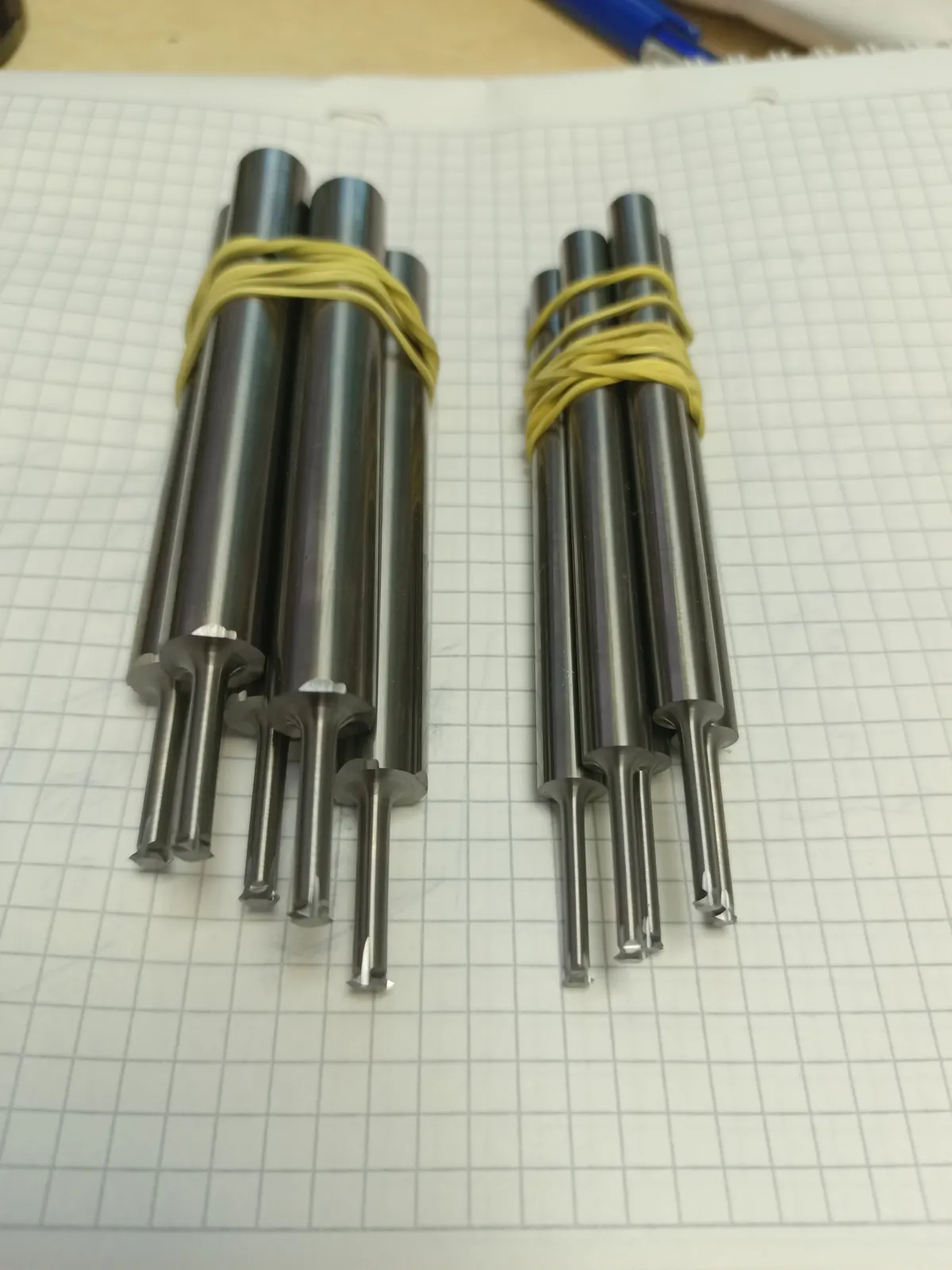

Партия монолитных твердосплавных резьбофрез, перевязанных жёлтыми резинками двумя связками: у каждого инструмента — зубчатый кончик и волнистый фестончатый уступ на теле ближе к хвостовику. НижТочПро изготавливает резьбофрезы партиями с дополнительным формообразующим уступом на теле.
Подробнее

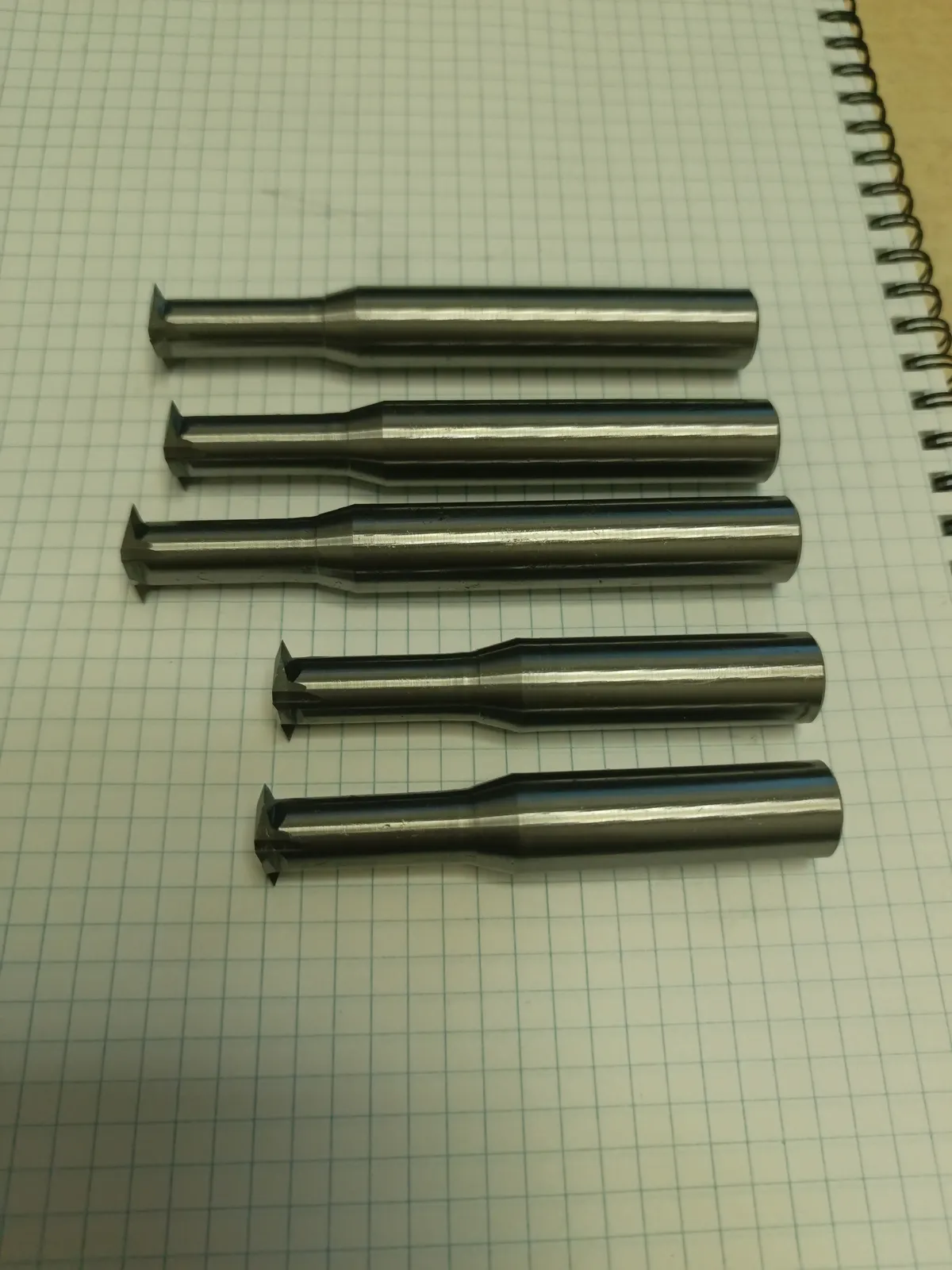

Партия из пяти монолитных твердосплавных резьбофрез со ступенчатым (сужающимся) телом: один зуб с профилем резьбы у кончика каждого инструмента. НижТочПро изготавливает резьбофрезы разной длины партиями под заказ.
Подробнее

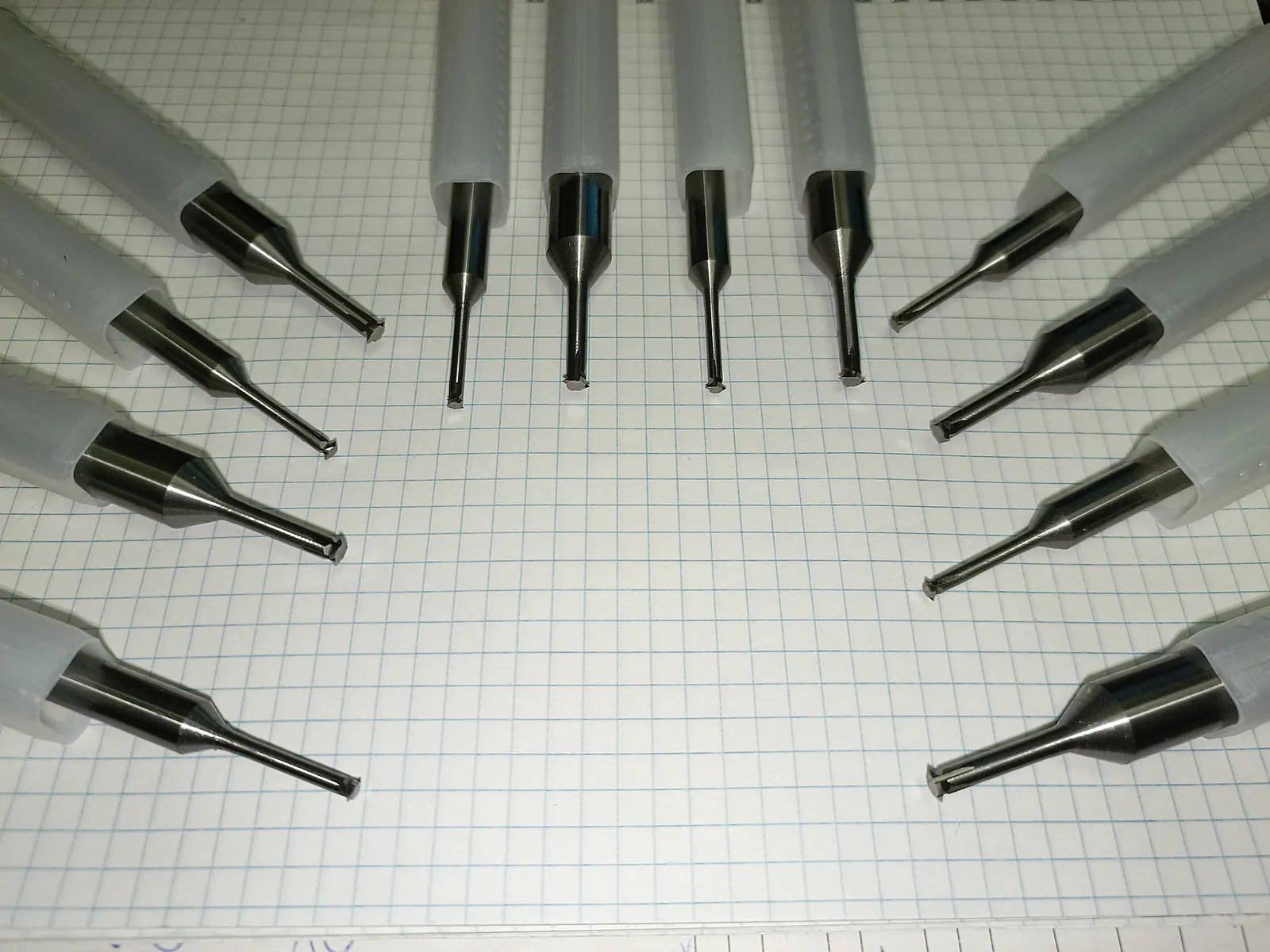

Крупная партия монолитных твердосплавных резьбофрез, разложенных по кругу рабочими частями к центру: один зуб с профилем резьбы у кончика каждого, на хвостовиках — защитные колпачки. НижТочПро хранит и отгружает резьбофрезы партиями в защитных колпачках.
