Профильная, или фасонная, фреза не берётся из каталога — её режущая кромка повторяет контур конкретной детали по чертежу заказчика. Торец у неё несимметричный, гранёный или ступенчатый: форма кромки один в один переносится в профиль паза или рельефа.
Зачем профильная фреза
Сложный контур можно собрать из нескольких проходов стандартными фрезами — а можно пройти одним инструментом. Одна фасонная фреза заменяет 3–4 стандартных прохода: меньше операций, профиль повторяется от детали к детали, поверхность чище, потому что контур формируется одной кромкой, а не стыкуется.
Переточка без потери профиля
Профильные фрезы часто делают с затылованным зубом: спинка зуба спадает по спирали Архимеда. Такой зуб точится только по передней поверхности — тогда профиль остаётся неизменным весь срок службы инструмента. Если затылованную фрезу заточить по задней поверхности, как обычную, профиль «уплывёт» и фреза начнёт резать уже другой контур.
Фрезы с обратным радиусом
Отдельная спецформа. У такой фрезы ступенчатый переход диаметра выполнен не острым углом, а скруглением, выступающим наружу. На детали она формирует плавную выпуклую галтель в месте перехода между диаметрами или на уступе.
Это не косметика кромки, а конструктивное требование чертежа: скруглённый переход вместо острого угла. Изготавливаем по эскизу с размерами — например, основной диаметр Ø10 и радиус перехода R3, как в одном из заказов на фото ниже.
Что делаем
Изготовление по чертежу, эскизу или образцу детали.
Заточка с сохранением профиля — по передней поверхности для затылованного зуба.
Восстановление фасонного инструмента после скола — с сохранением контура.
Подробнее
Крупный план рабочего кончика монолитной твердосплавной профильной фрезы: несимметричная гранёная форма режущей кромки, повторяющая индивидуальный контур под чертёж заказчика. НижТочПро изготавливает профильные фрезы по индивидуальному эскизу.
Подробнее

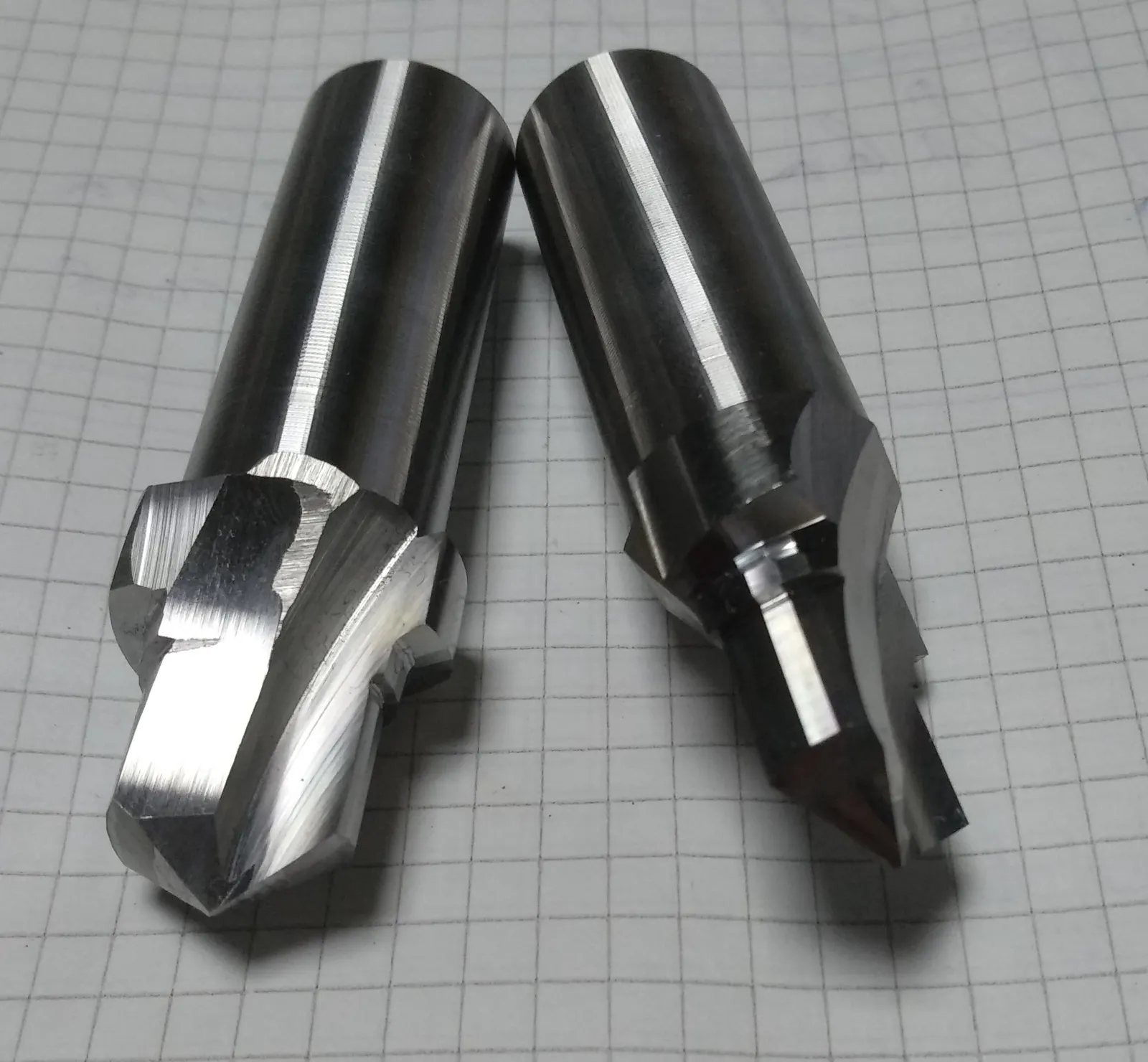

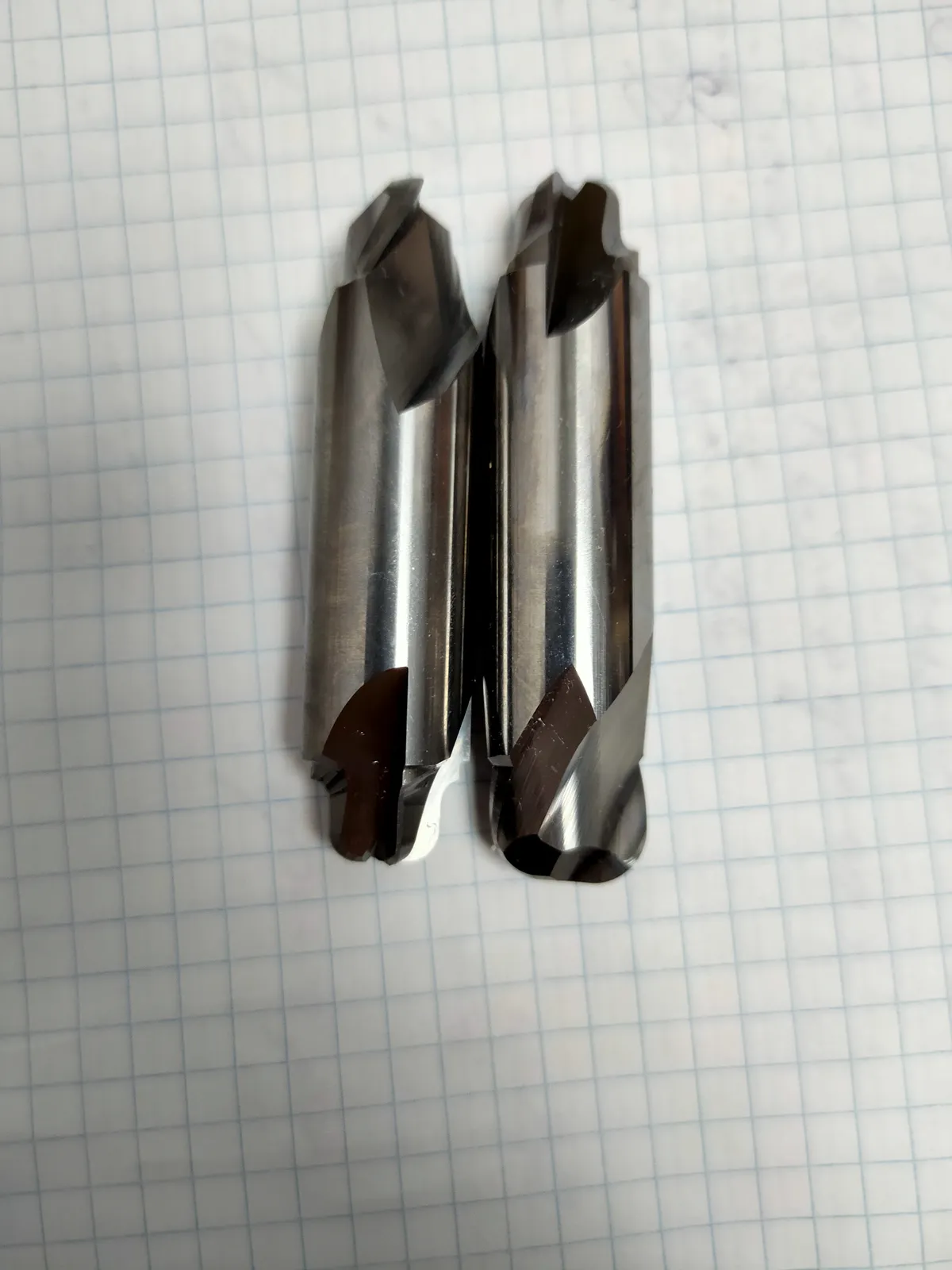

Два образца монолитных твердосплавных профильных фрез с гранёным несимметричным торцом, повторяющим индивидуальный контур детали. У одного инструмента рядом с рабочей частью видна резьба на теле — возможно, разборное соединение. НижТочПро изготавливает профильные фрезы, включая составные конструкции, под задачу заказчика.
Подробнее
Крупный план рабочих кончиков двух монолитных твердосплавных профильных фрез: несимметричная гранёная форма кромки с выступающими и скошенными участками. НижТочПро изготавливает профильные фрезы с индивидуальной геометрией под чертёж.
Подробнее

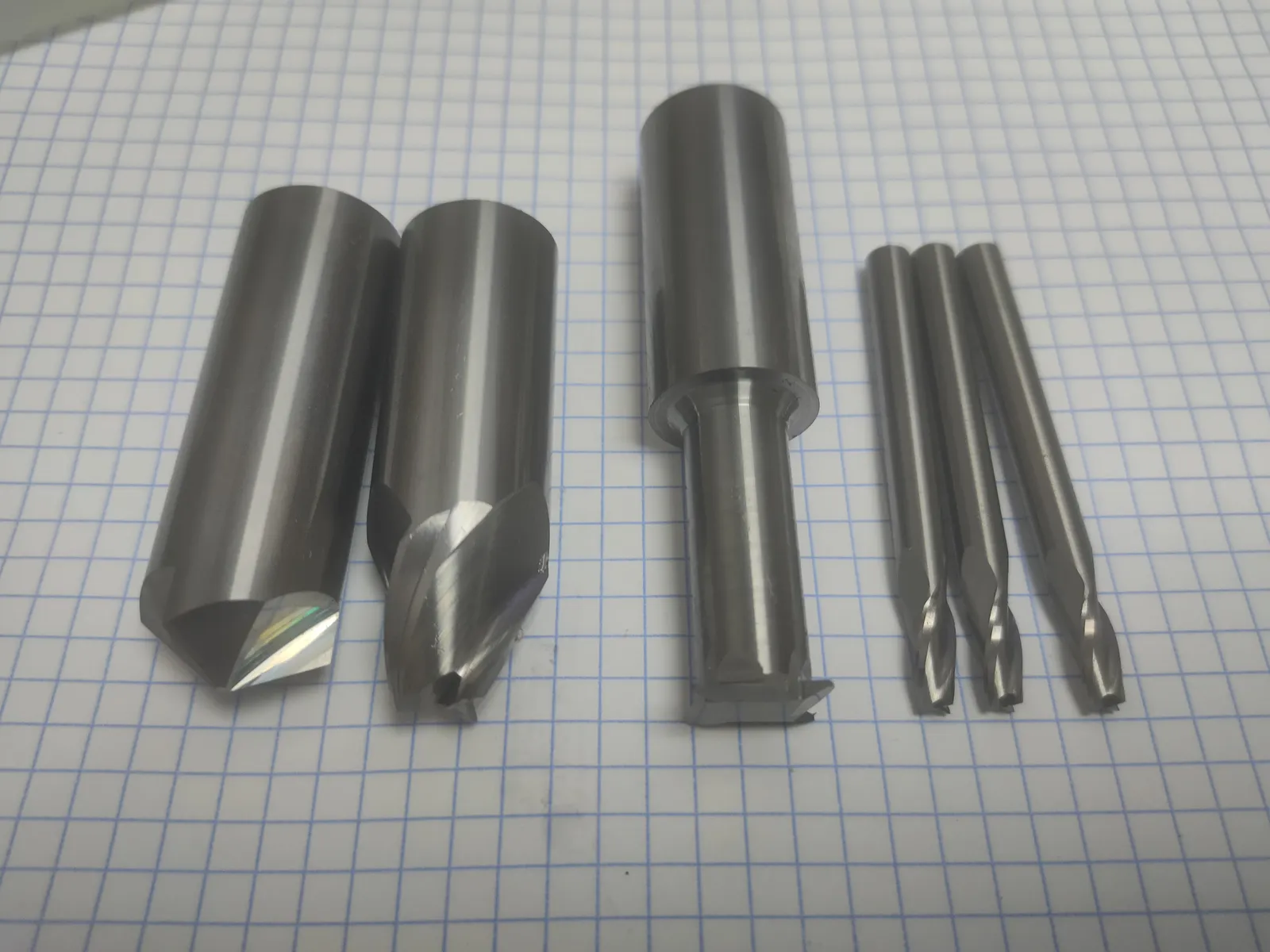

Монолитные твердосплавные профильные фрезы: гранёная несимметричная форма рабочего торца, у одного образца — ступенчатое сужение тела к хвостовику. НижТочПро изготавливает профильные фрезы разных конструкций под заказ.
Подробнее

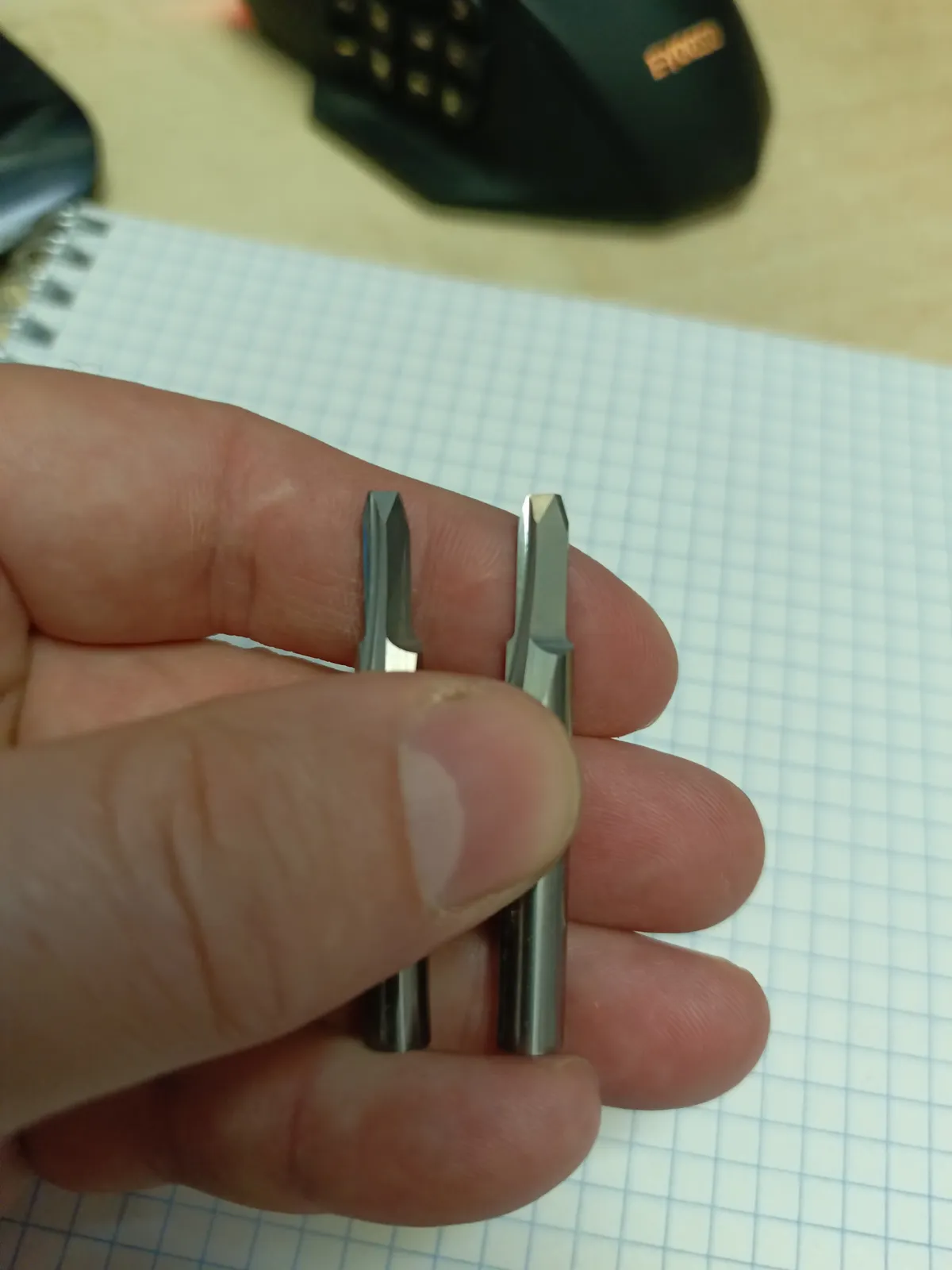

Два монолитных твердосплавных профильных фрезы с гранёной несимметричной формой рабочего торца, удерживаются в руке.
Подробнее

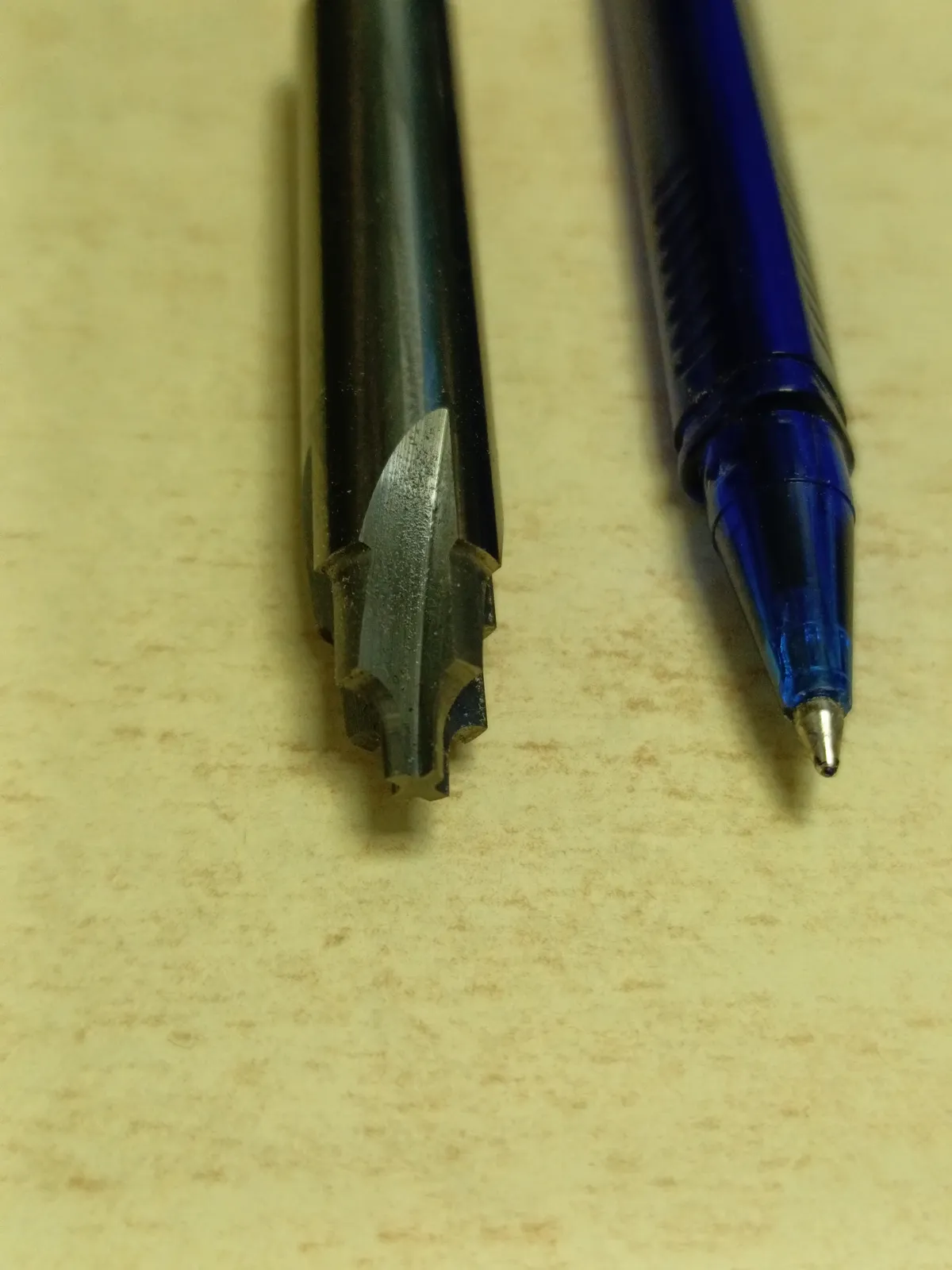

Монолитная твердосплавная профильная фреза с выраженным асимметричным гранёным торцом, по силуэту напоминающим наконечник стрелы — несколько зубчатых выступов и скошенных граней. НижТочПро изготавливает профильные фрезы сложной несимметричной формы под индивидуальный чертёж.
Подробнее

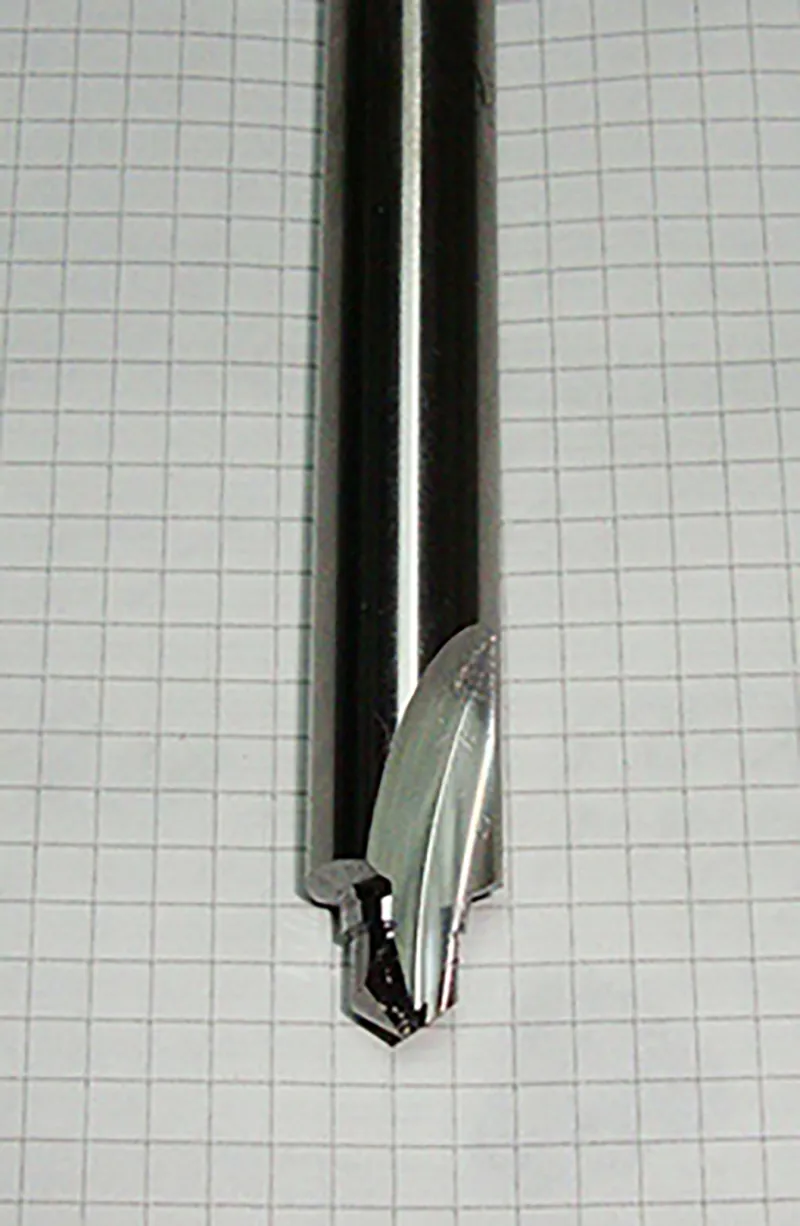

Монолитная твердосплавная профильная фреза с асимметричным скошенным профилем рабочего торца. НижТочПро изготавливает профильные фрезы по индивидуальному эскизу заказчика.
Подробнее

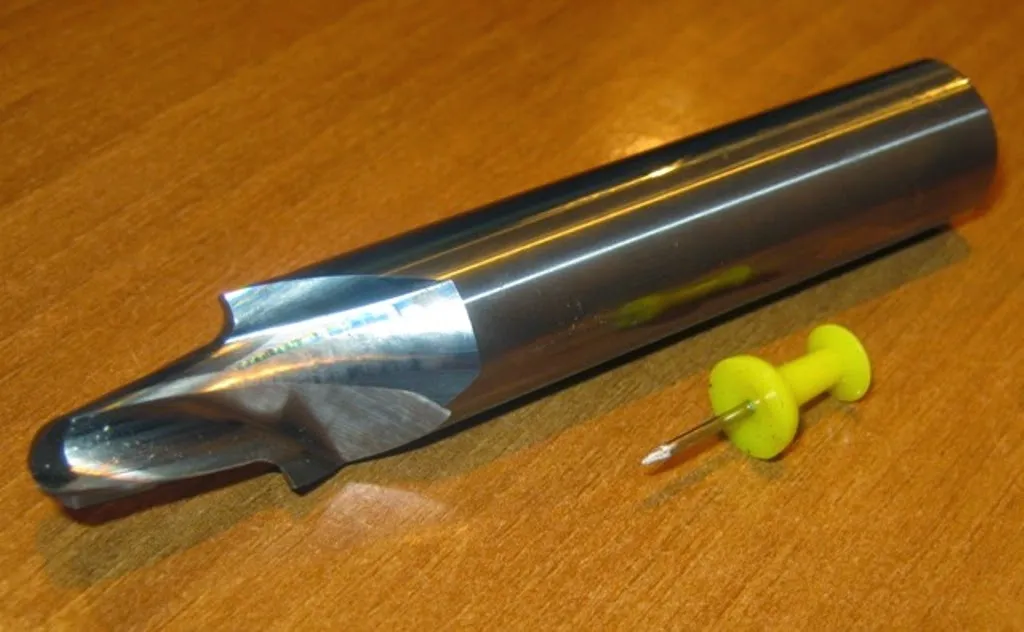

Монолитная твердосплавная профильная фреза крупного диаметра: асимметричный вогнутый профиль рабочего торца под индивидуальный чертёж. НижТочПро изготавливает профильные фрезы разного диаметра под задачу заказчика.
Подробнее

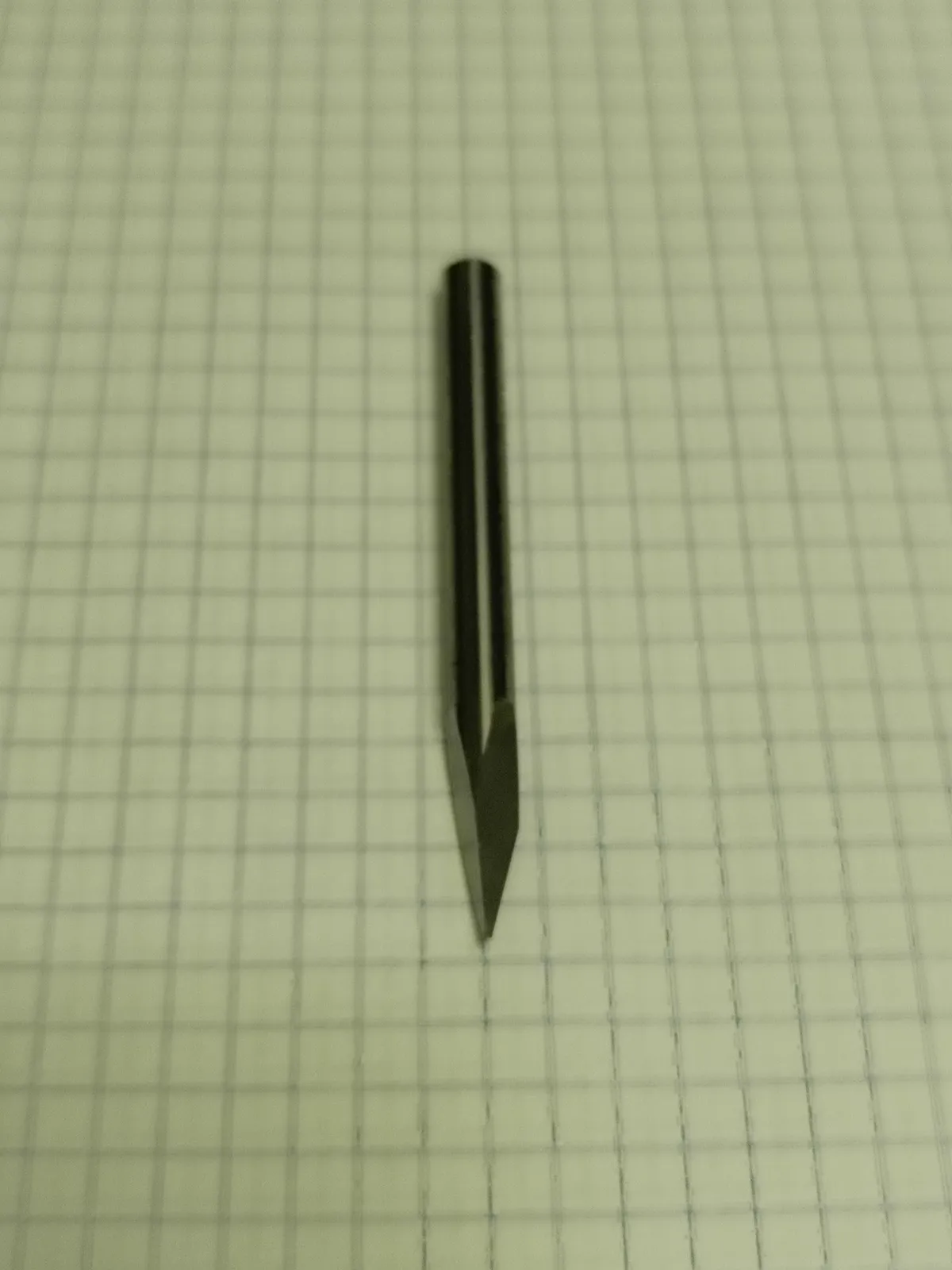

Монолитная твердосплавная профильная фреза с выраженным асимметричным торцом в форме наконечника стрелы — тонкий инструмент малого диаметра. НижТочПро изготавливает профильные фрезы сложной формы под индивидуальный чертёж.
Подробнее

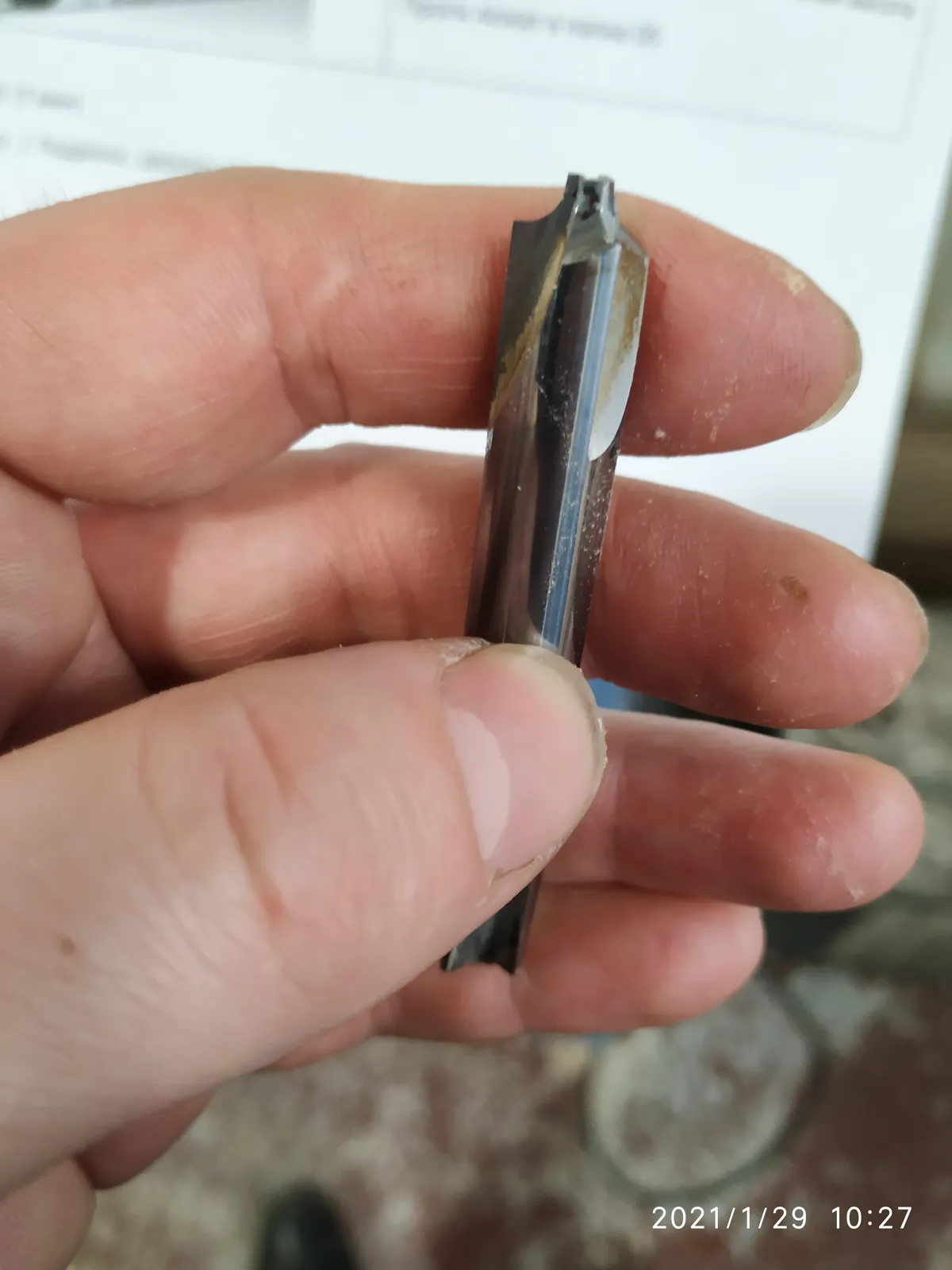

Монолитная твердосплавная фреза с обратным радиусом — крупный план рабочего кончика, инструмент удерживается в руке. НижТочПро изготавливает фрезы с обратным радиусом под конкретную задачу чертежа.
Подробнее
Два монолитных твердосплавных фрезы с обратным радиусом. НижТочПро изготавливает фрезы с обратным радиусом по чертежу заказчика.
Подробнее

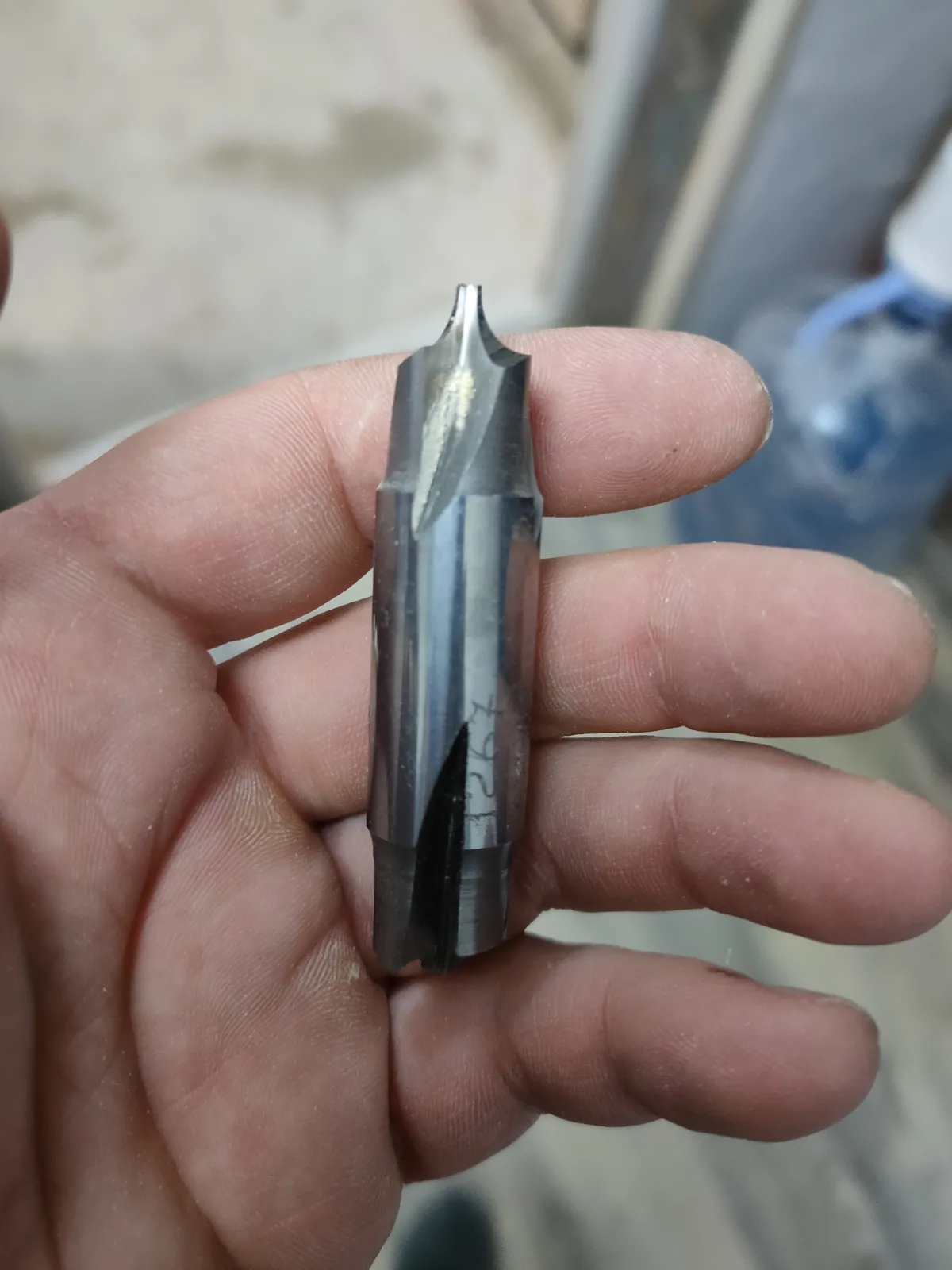

Монолитная твердосплавная фреза с обратным радиусом — крупный план рабочего кончика с плавным скруглённым профилем режущей кромки. На хвостовике — рукописная маркировка (не транскрибируется). НижТочПро маркирует образцы фрез с обратным радиусом вручную для учёта.
Подробнее
Монолитная твердосплавная фреза со спиральной канавкой вдоль части рабочей длины и скошенным остриём. НижТочПро изготавливает фрезы нестандартного профиля под заказ.
Подробнее

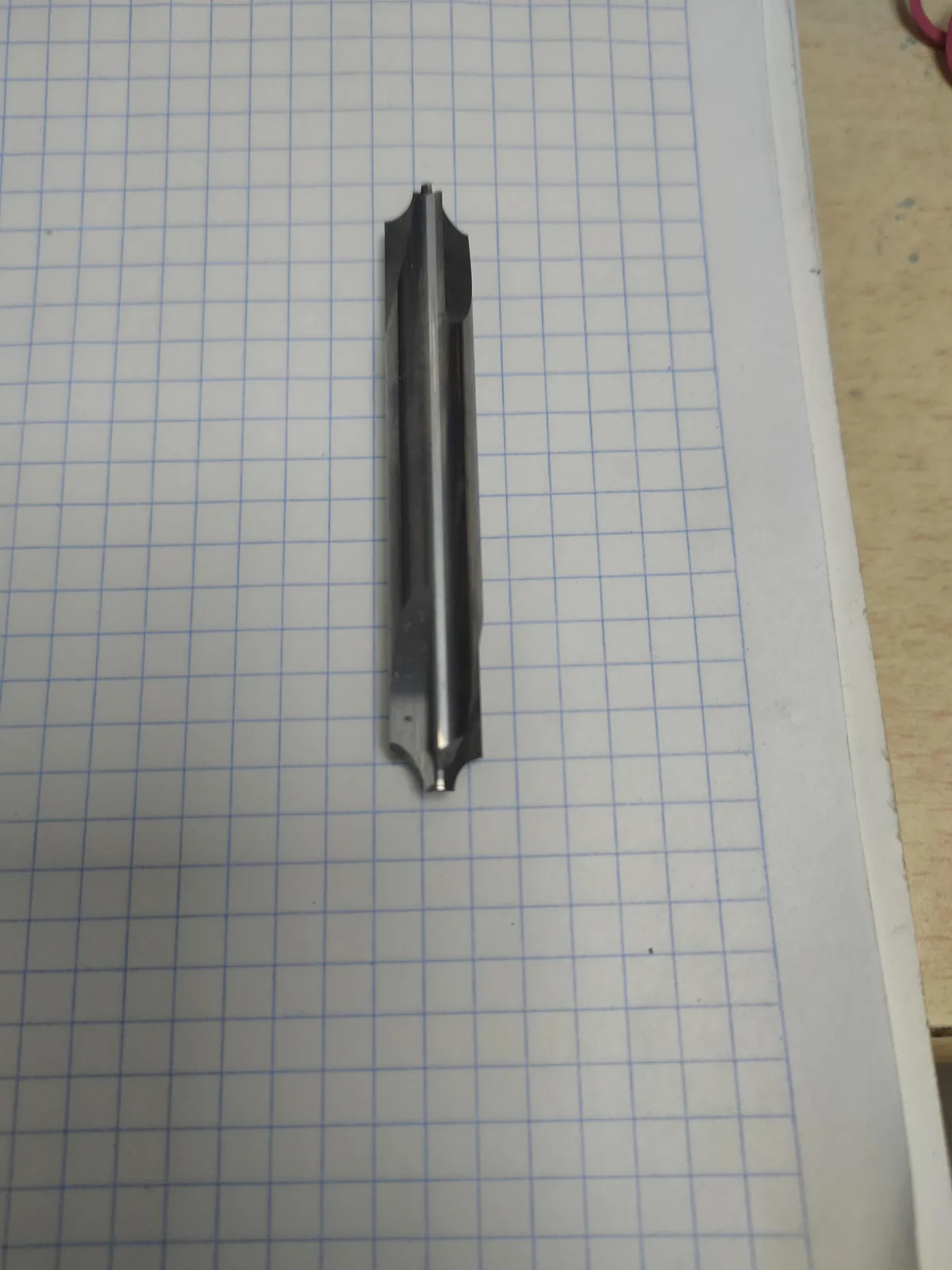

Монолитная твердосплавная фреза с обратным радиусом: узкая средняя часть плавно переходит в более широкие участки на обоих концах через скруглённое (не острое) плечо. НижТочПро изготавливает фрезы со ступенчатым скруглённым профилем под чертёж заказчика.
Подробнее

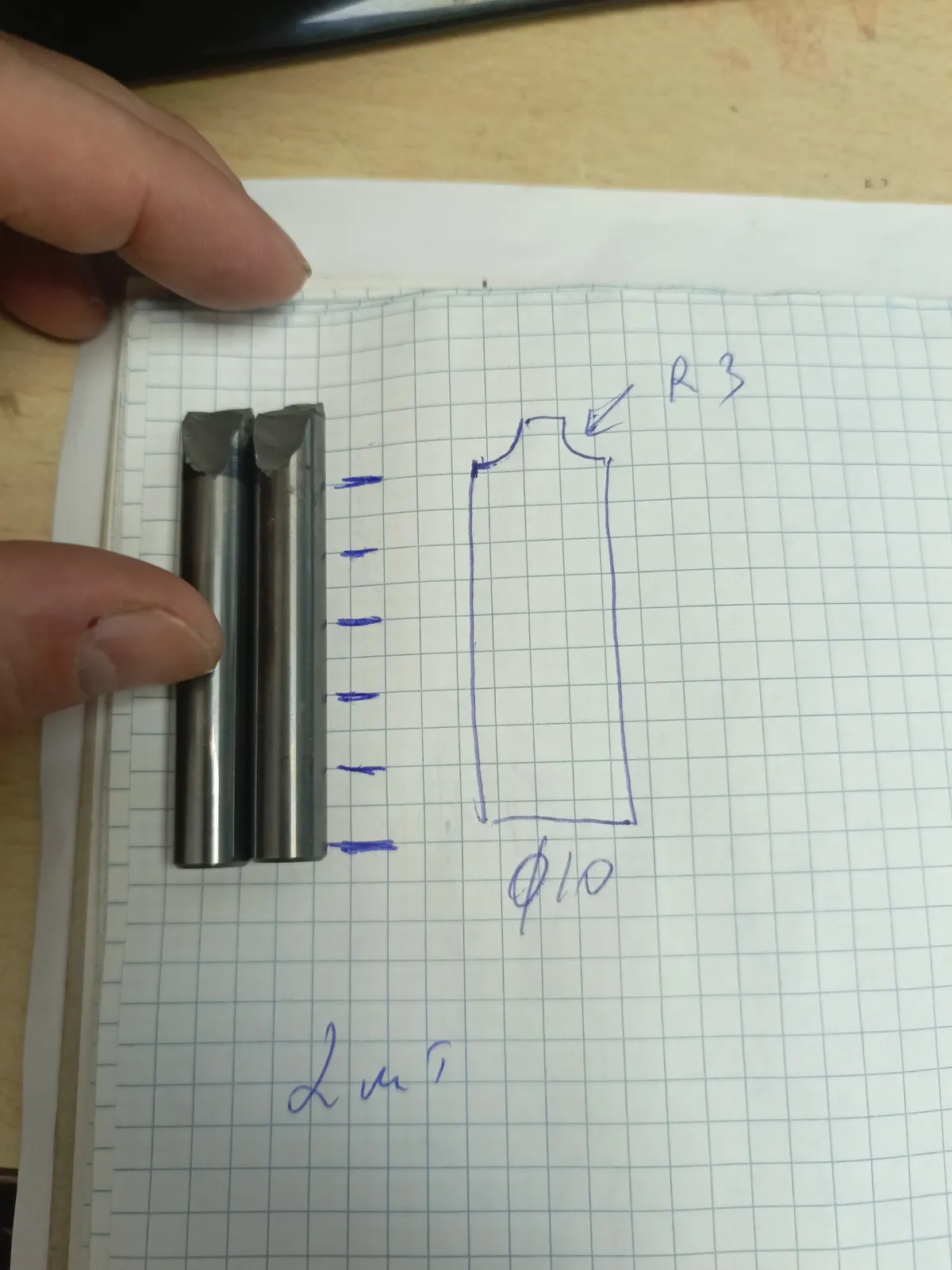

Два образца монолитных твердосплавных фрез с обратным радиусом рядом с рукописным чертежом на листе блокнота: диаметр основной части Ø10, радиус скругления перехода R3, пометка о количестве «2 шт». Чертёж однозначно задаёт ступенчатый профиль со скруглённым, а не острым переходом диаметра. НижТочПро изготавливает фрезы с обратным радиусом по индивидуальным эскизам с проставленными размерами.
Подробнее

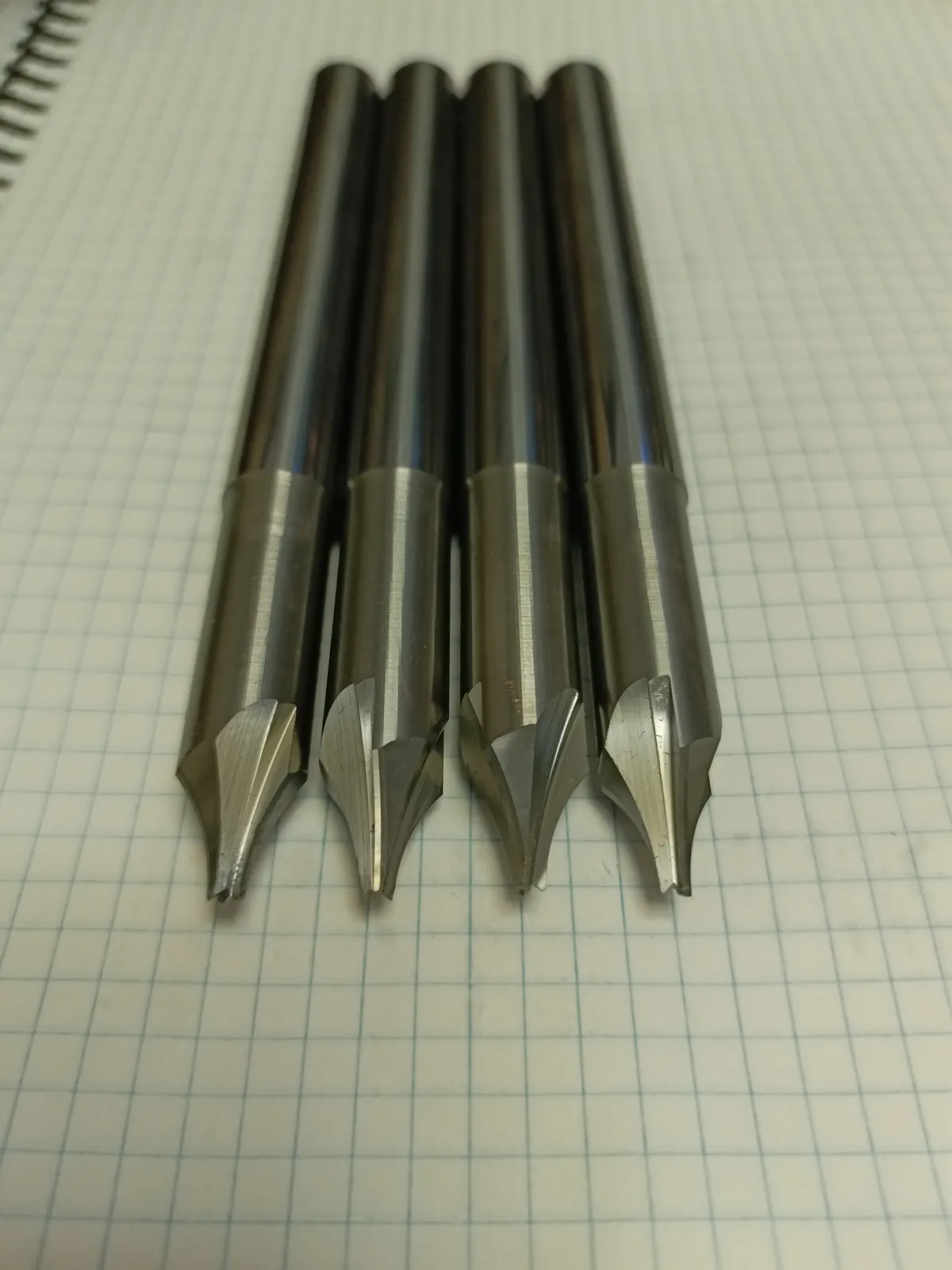

Четыре одинаковых монолитных твердосплавных фрезы с обратным радиусом: плавно изогнутая режущая кромка сходится в остриё. НижТочПро изготавливает партии фрез с обратным радиусом одинакового типоразмера.
