У конусной фрезы рабочая часть равномерно сужается от хвостовика к вершине под заданным углом. Угол указывается на сторону — например, 2°, 4°, 7° — и определяет, насколько узкой и глубокой может быть полость при сохранении жёсткости у основания конуса.
Конусные фрезы
Где нужны. Штампы и пресс-формы с уклонными стенками, узкие глубокие карманы и рёбра, куда концевая фреза постоянного диаметра не проходит без удара державкой о стенку, литейная оснастка с технологическими уклонами, гравировка под углом.
Вершина бывает трёх видов: плоский торец малого диаметра, острое сведение канавок в точку или скругление радиусом. От вершины зависит профиль дна паза.
Двусторонние. Режущие кромки на обоих концах: изношен один — переставили инструмент в патроне и работают вторым. Ресурс заготовки удваивается.
Изготавливаем по чертежу с указанием угла конусности, диаметра и радиуса при вершине — на фото ниже есть рукописные эскизы таких заказов и заготовки на этапе изготовления.
Граверы
Гравер — остроконечный инструмент малого диаметра для тонких линий, шрифтов, логотипов, шкал и маркировки. В отличие от конусной фрезы угол у него острее, а рабочая часть короче.
- Конический (V-образный) — классическая заточка, режущая кромка по всей длине конуса.
- Пирамидка — конус огранён несколькими плоскостями. Лучше центрируется и выдерживает большую нагрузку — для металла, камня, микрорельефа.
- С канавкой — когда нужен отвод стружки при более глубокой гравировке.
Угол заточки определяет всё: 10–20° — тонкая детальная линия, 45–90° и больше — шире линия, выше производительность и прочность кромки.
Что делаем
Заточка. Главное при переточке — сохранить угол конуса по всей длине и диаметр вершины, иначе меняется геометрия стенки на детали.
Восстановление сколотой вершины.
Изготовление под ваш угол, диаметр и тип вершины.
Подробнее
Монолитная твердосплавная конусная фреза с двумя спиральными канавками, сходящимися к плоскому торцу малого диаметра на конце конуса. НижТочПро изготавливает конусные фрезы под заданный угол уклона для штампов и пресс-форм.
Подробнее

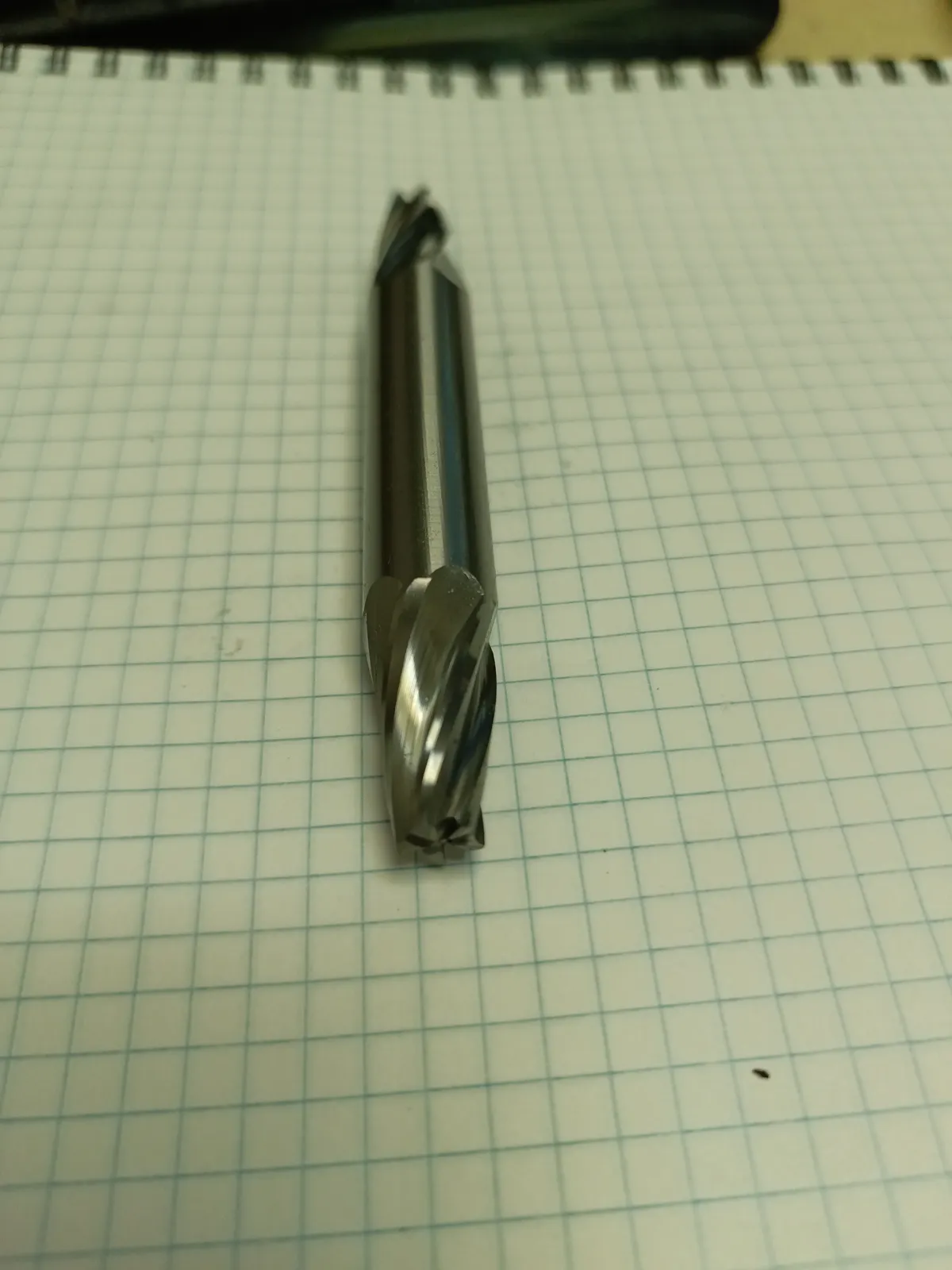

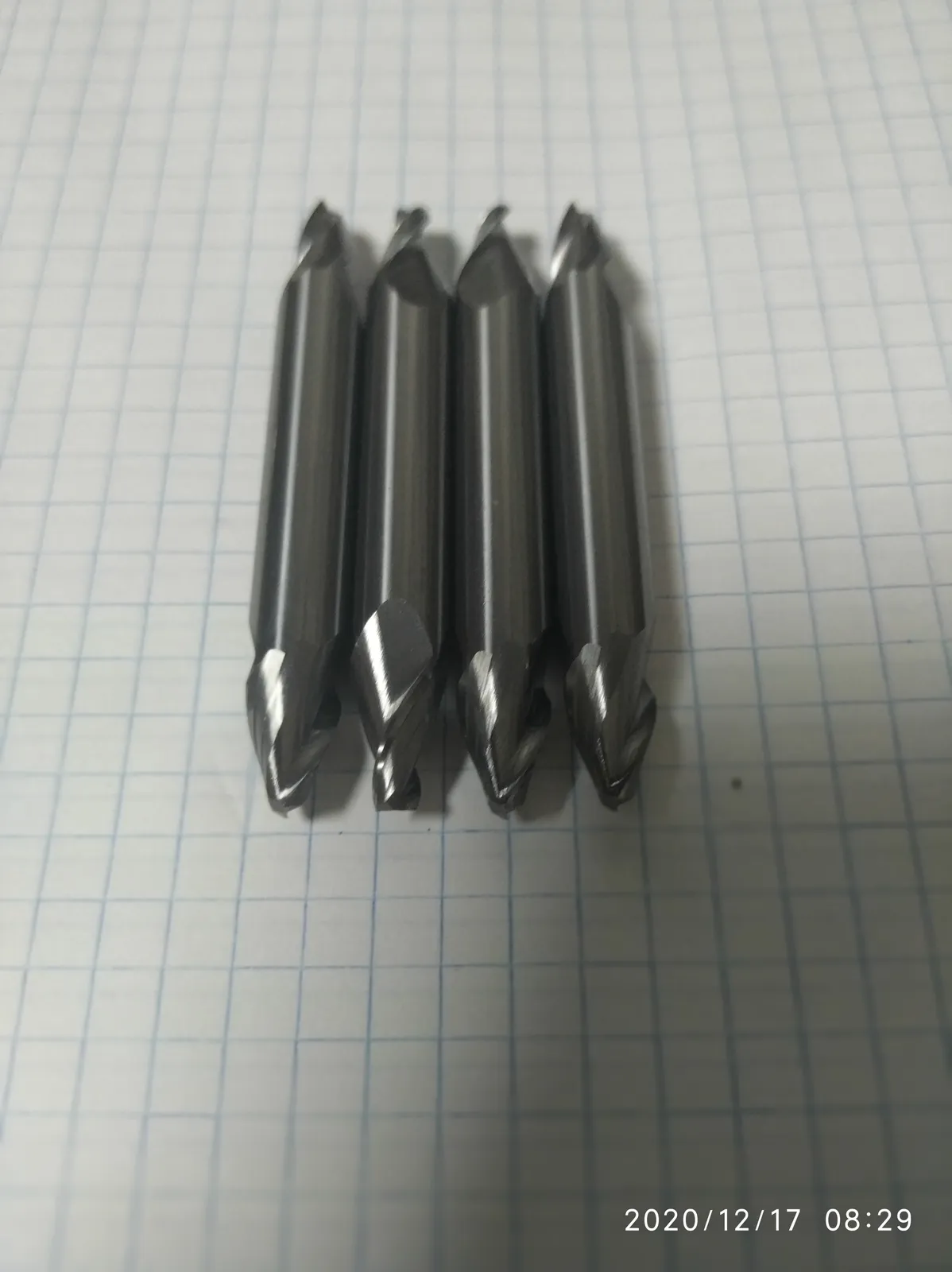

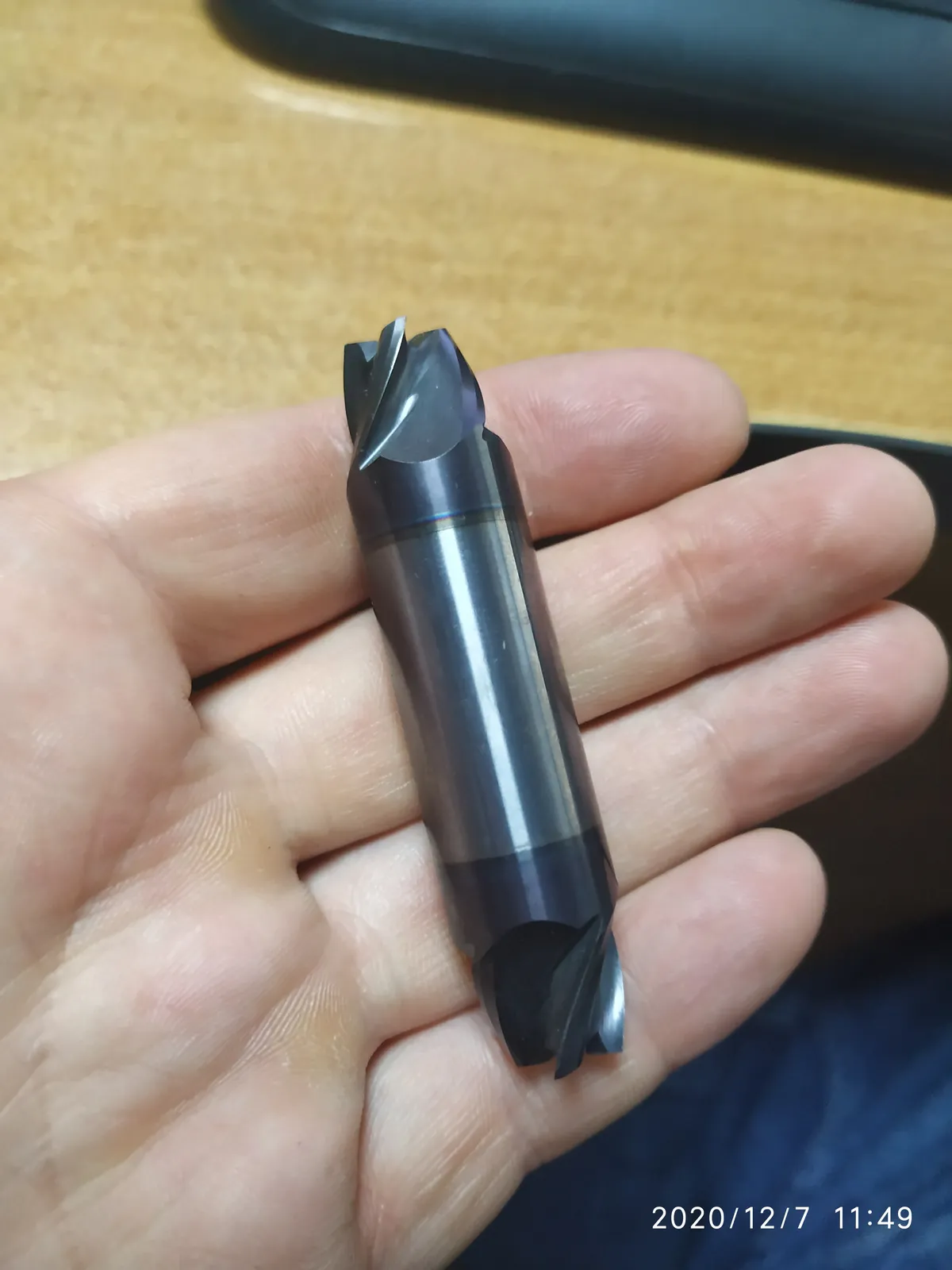

Монолитная твердосплавная конусная фреза с режущей конической заточкой на обоих концах хвостовика — двусторонний инструмент. НижТочПро изготавливает двусторонние конусные фрезы для увеличения ресурса заготовки.
Подробнее
Партия монолитных твердосплавных конусных фрез: коническое сужение рабочей части к плоскому торцу, спиральные канавки читаются на всех инструментах. НижТочПро изготавливает партии конусных фрез по заказу.
Подробнее
Партия монолитных твердосплавных конусных фрез со спиральными канавками, коническим сужением к плоскому торцу. НижТочПро изготавливает конусные фрезы одинакового типоразмера партиями.
Подробнее
Два удлинённых монолитных твердосплавных конусных фрезы с малым углом конусности: рабочая часть плавно сужается по всей длине до острого кончика. НижТочПро изготавливает удлинённые конусные фрезы для узких глубоких карманов.
Подробнее

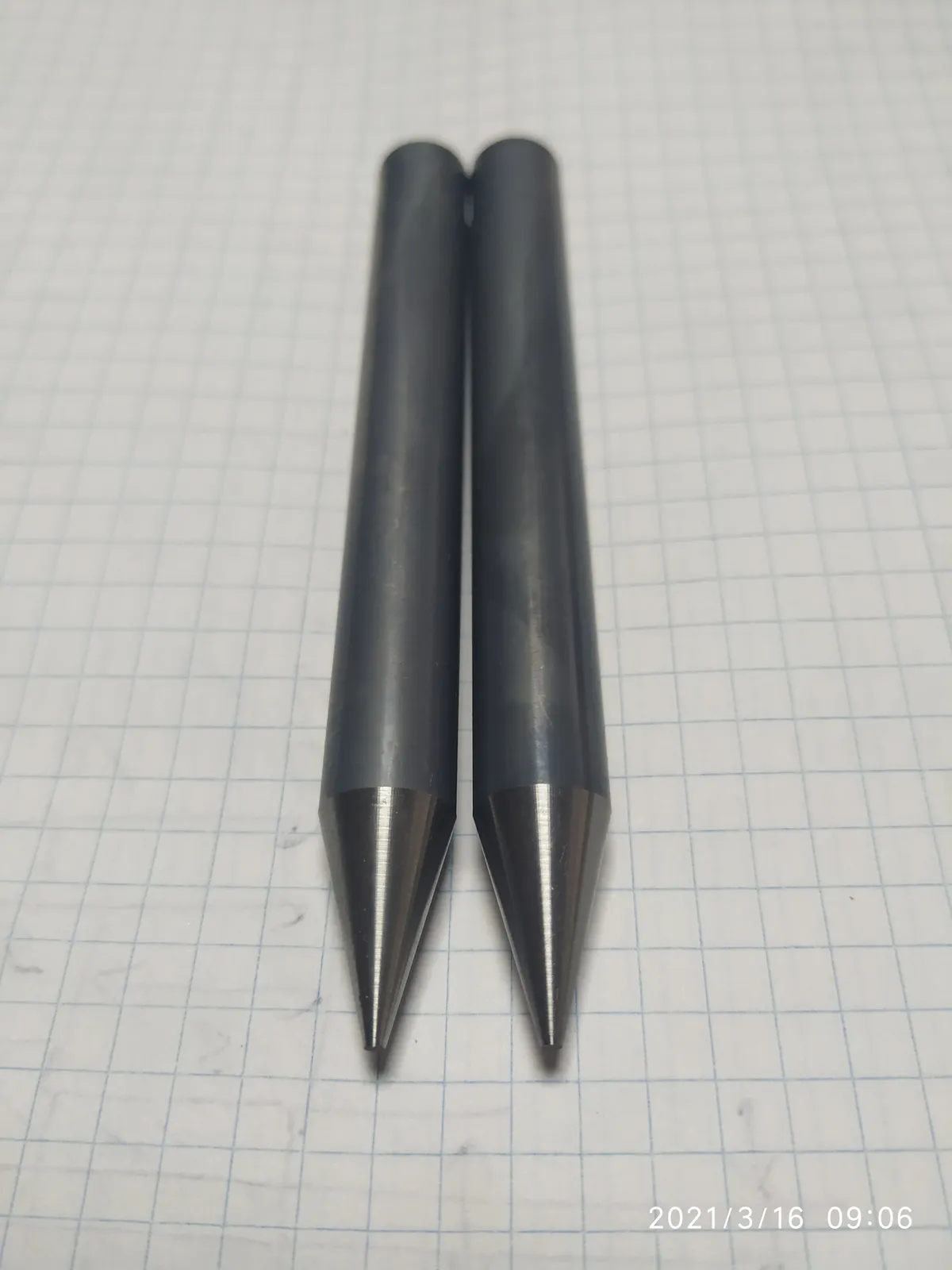

Монолитные твердосплавные конические инструменты с гладкой равномерно сужающейся поверхностью, острый кончик. НижТочПро изготавливает конические инструменты различной геометрии под задачу.
Подробнее

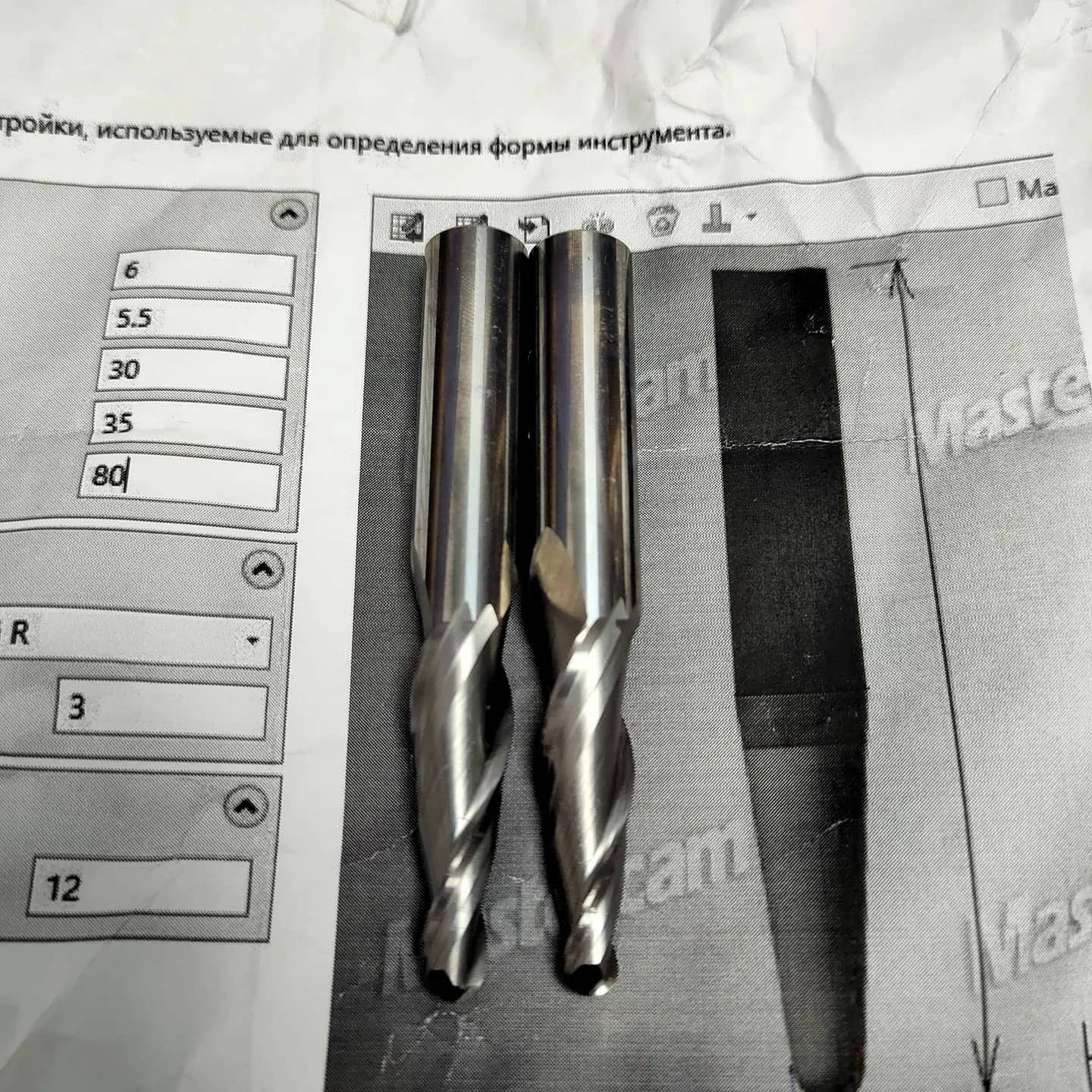

Монолитные твердосплавные конусные фрезы со спиральными канавками, коническое сужение к острому кончику. НижТочПро согласовывает геометрию конусной фрезы (диаметр, длину, радиус при вершине) под конкретную задачу заказчика.
Подробнее

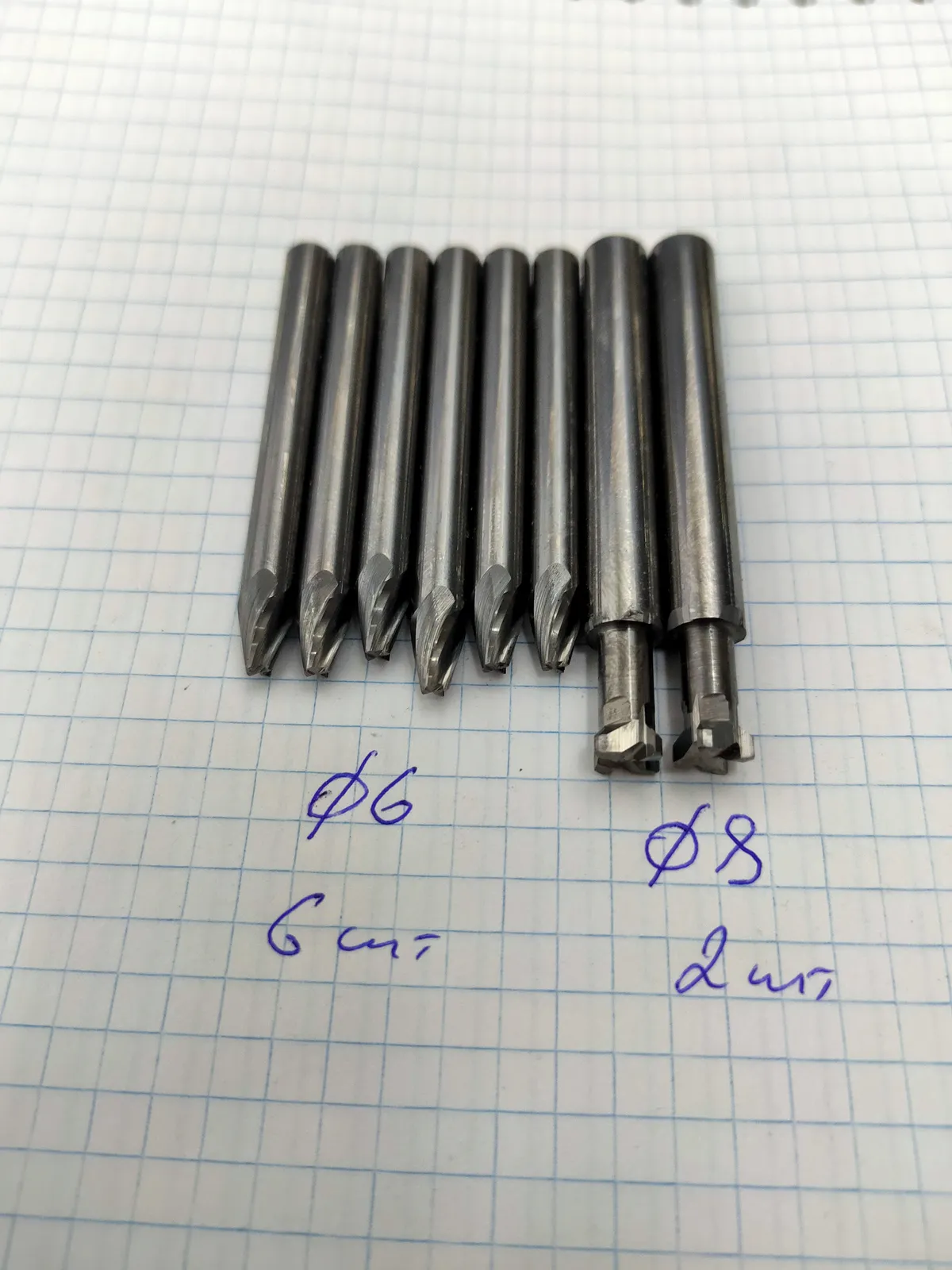

Партия монолитных твердосплавных конусных фрез диаметром Ø6 с рукописной пометкой количества на фото. НижТочПро изготавливает конусные фрезы разных типоразмеров партиями под заказ.
Подробнее

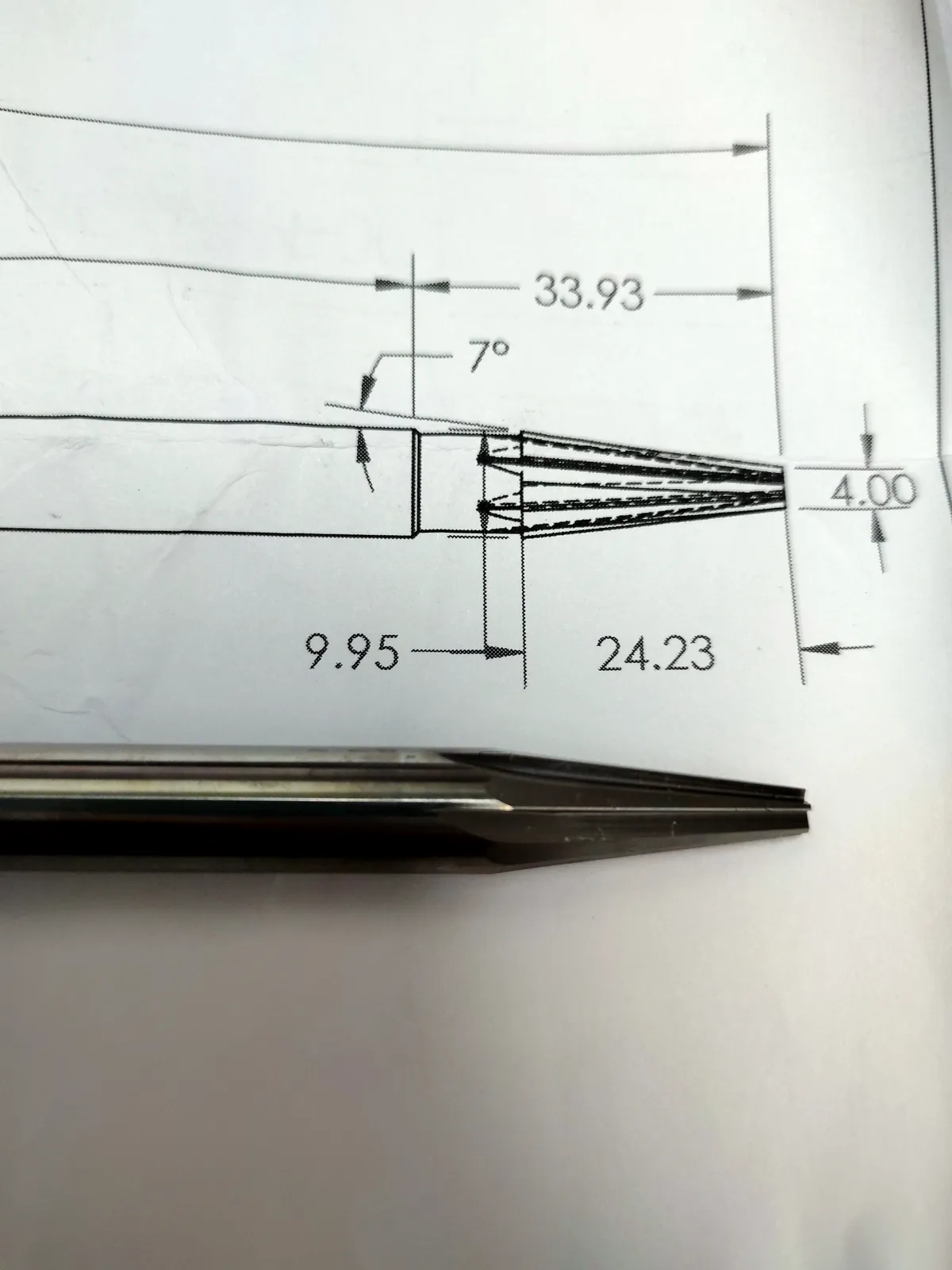

Чертёж геометрии конусной фрезы с указанием угла конусности и диаметра вершины, рядом фото готового изготовленного кончика инструмента. НижТочПро изготавливает конусные фрезы точно по чертежу заказчика.
Подробнее

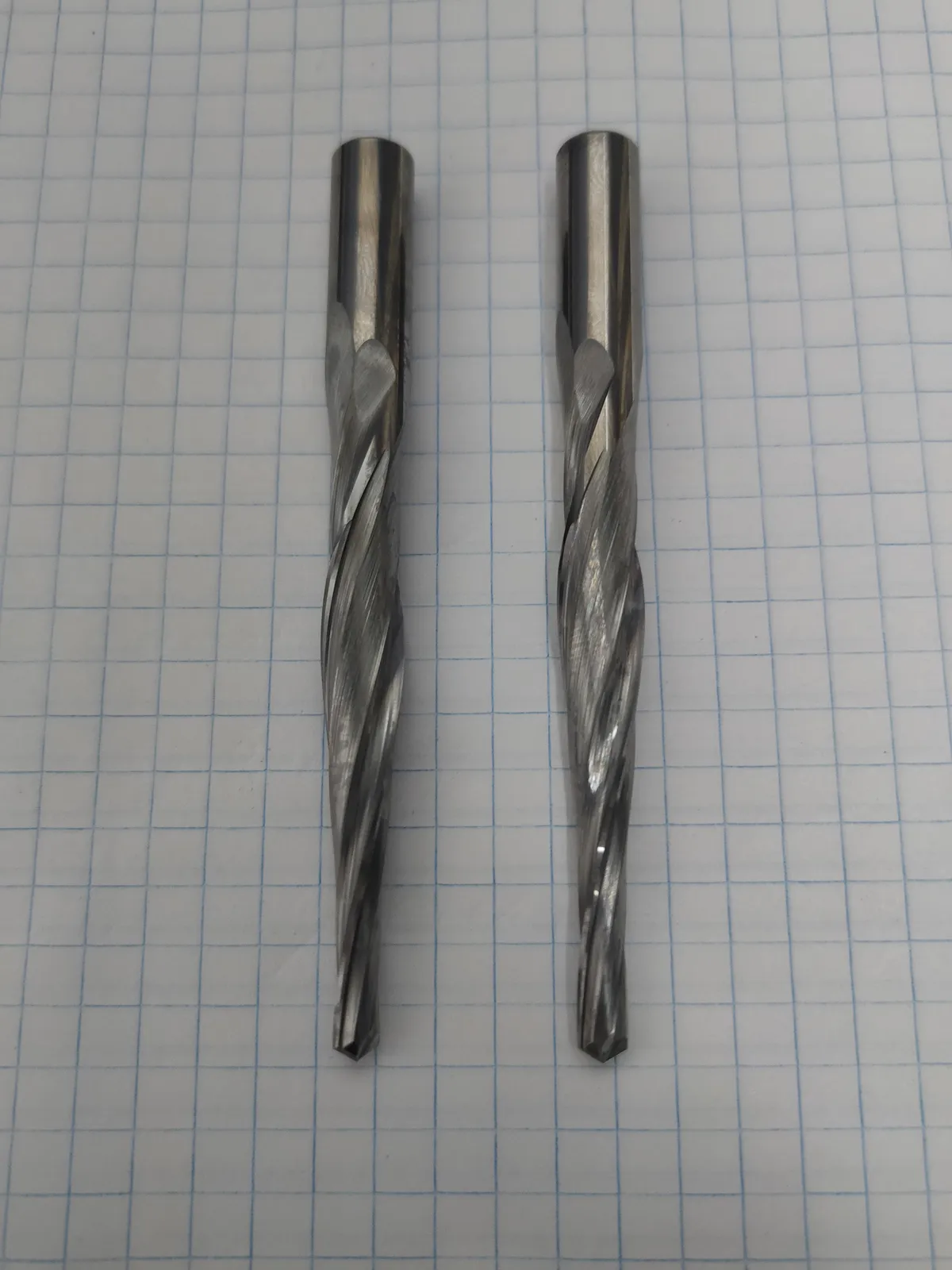

Два монолитных твердосплавных удлинённых конусных фрезы: спиральные канавки читаются по всей конической рабочей части до острого кончика. НижТочПро изготавливает удлинённые конусные фрезы для глубоких уклонных полостей.
Подробнее

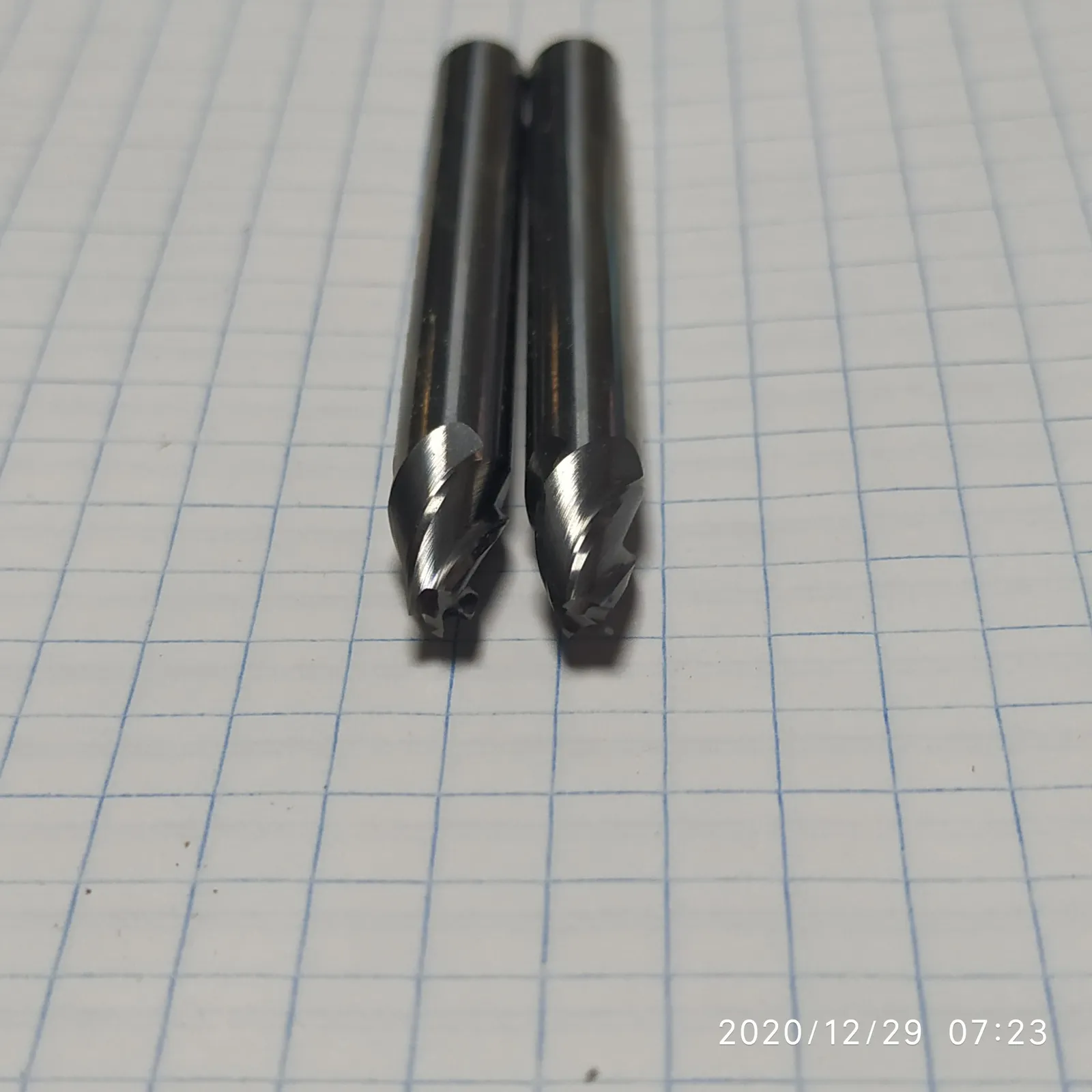

Два монолитных твердосплавных конусных фрезы крупным планом с торца: видны грани заточки на самой вершине конуса.
Подробнее

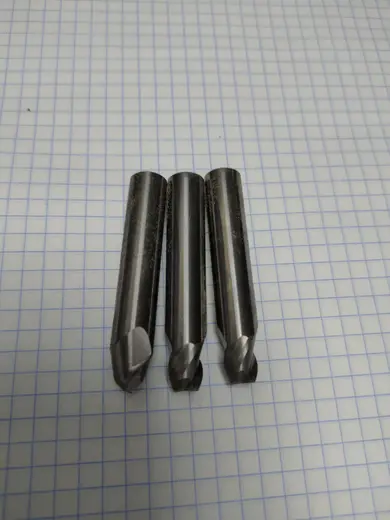

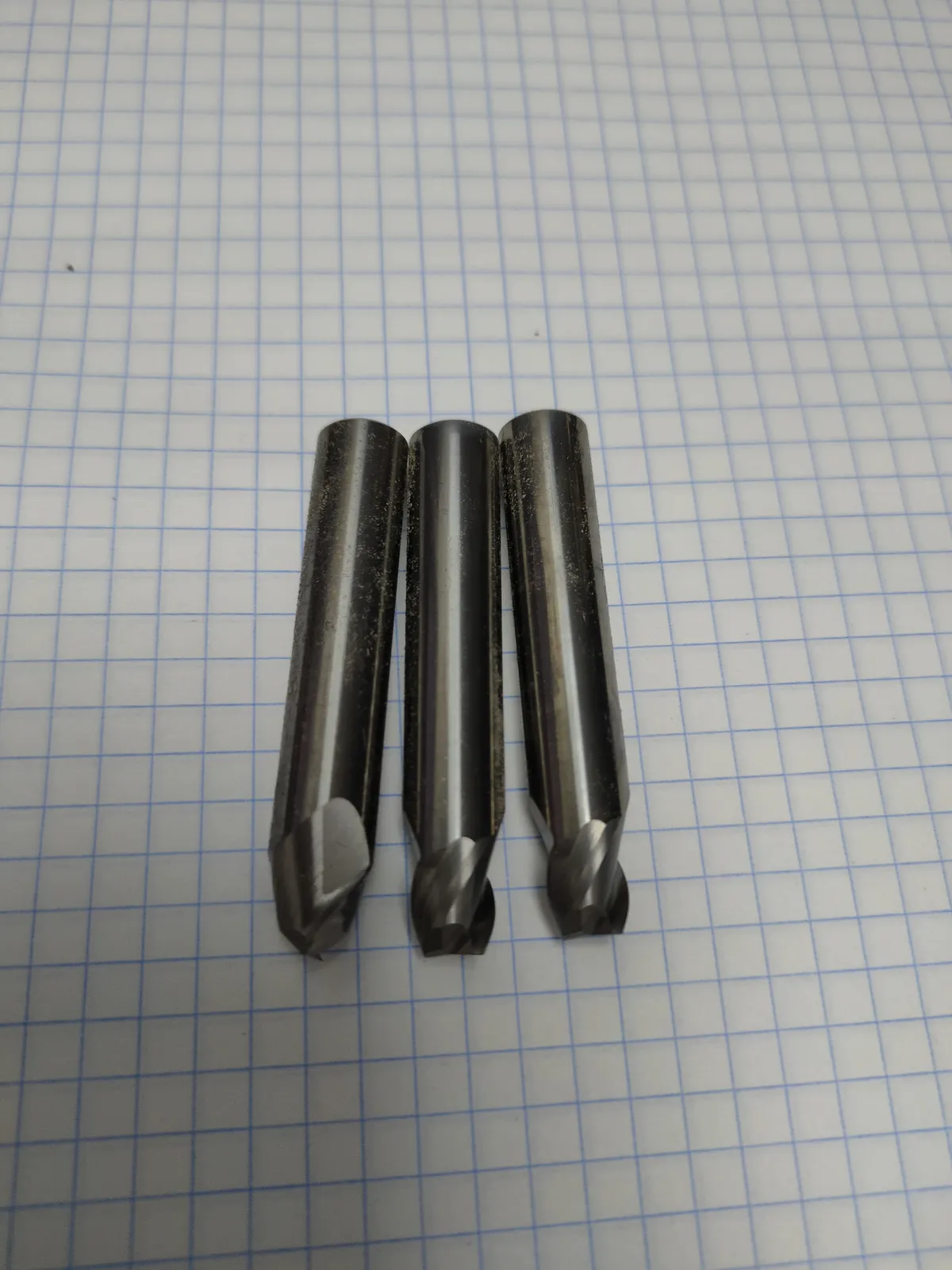

Три монолитные твердосплавные конусные фрезы: у одной кончик заточен плоским скосом, у двух других канавки сходятся в острую точку. НижТочПро изготавливает конусные фрезы с разной формой вершины под задачу.
Подробнее

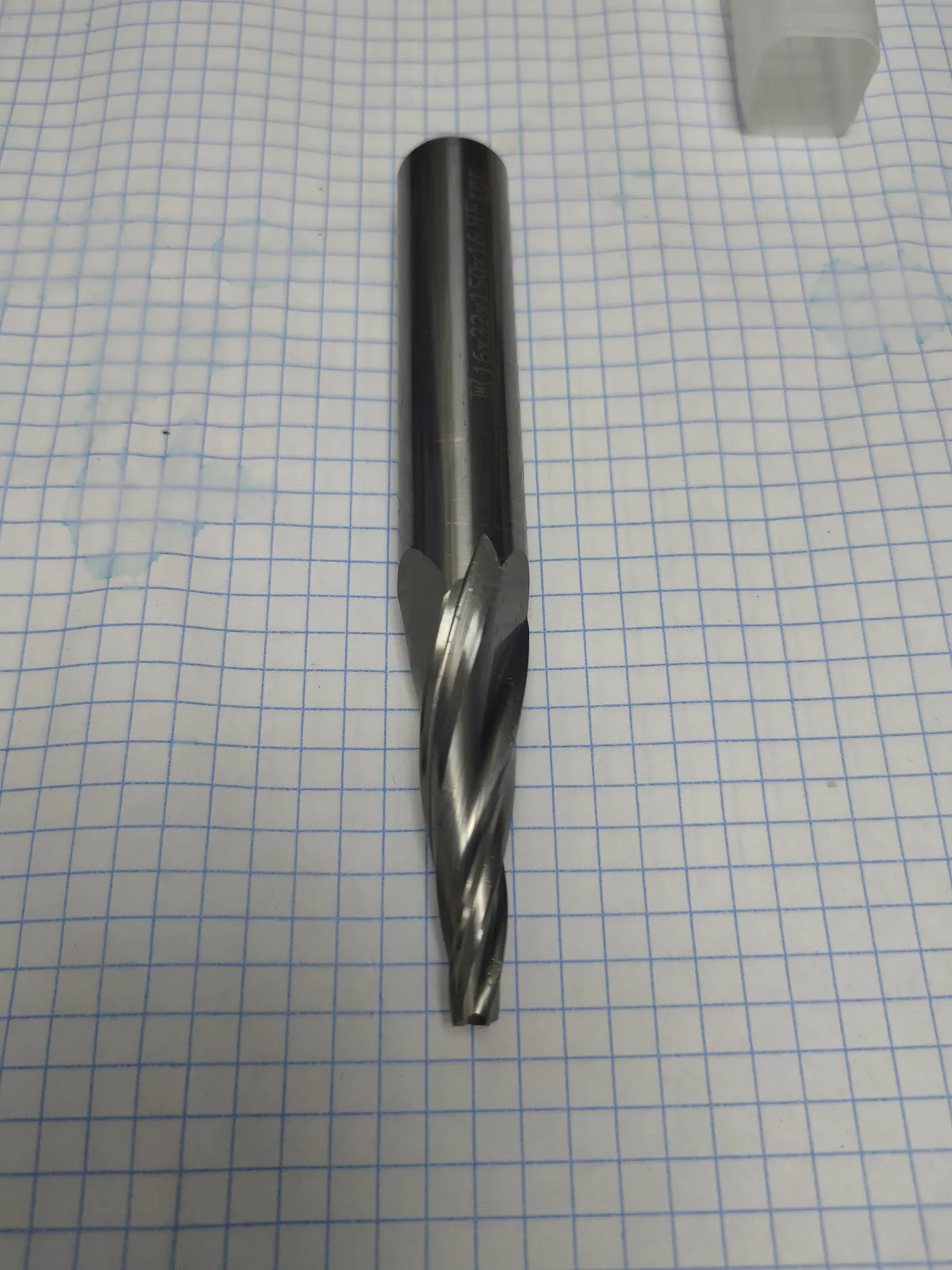

Удлинённая монолитная твердосплавная конусная фреза: коническая рабочая часть со спиральными канавками, на цилиндрическом хвостовике гравированная заводская маркировка типоразмера. НижТочПро изготавливает конусные фрезы увеличенной длины под задачу заказчика.
Подробнее

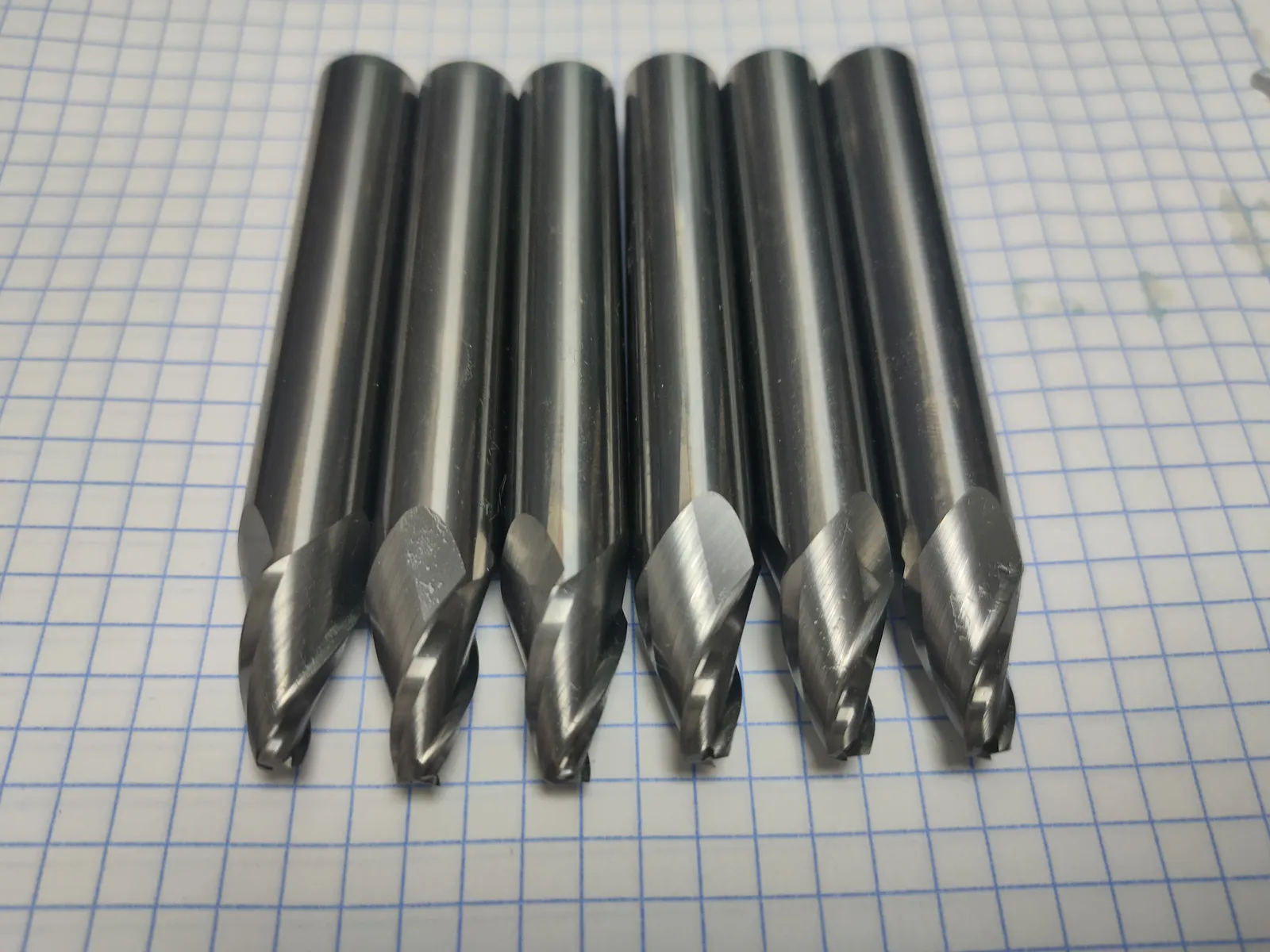

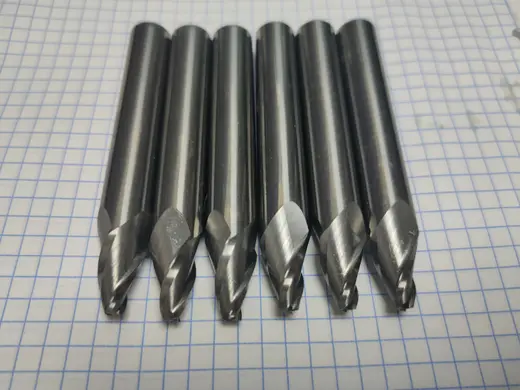

Партия из шести монолитных твердосплавных конусных фрез: коническое сужение со спиральными канавками у всех инструментов. НижТочПро изготавливает крупные партии конусных фрез по заказу.
Подробнее

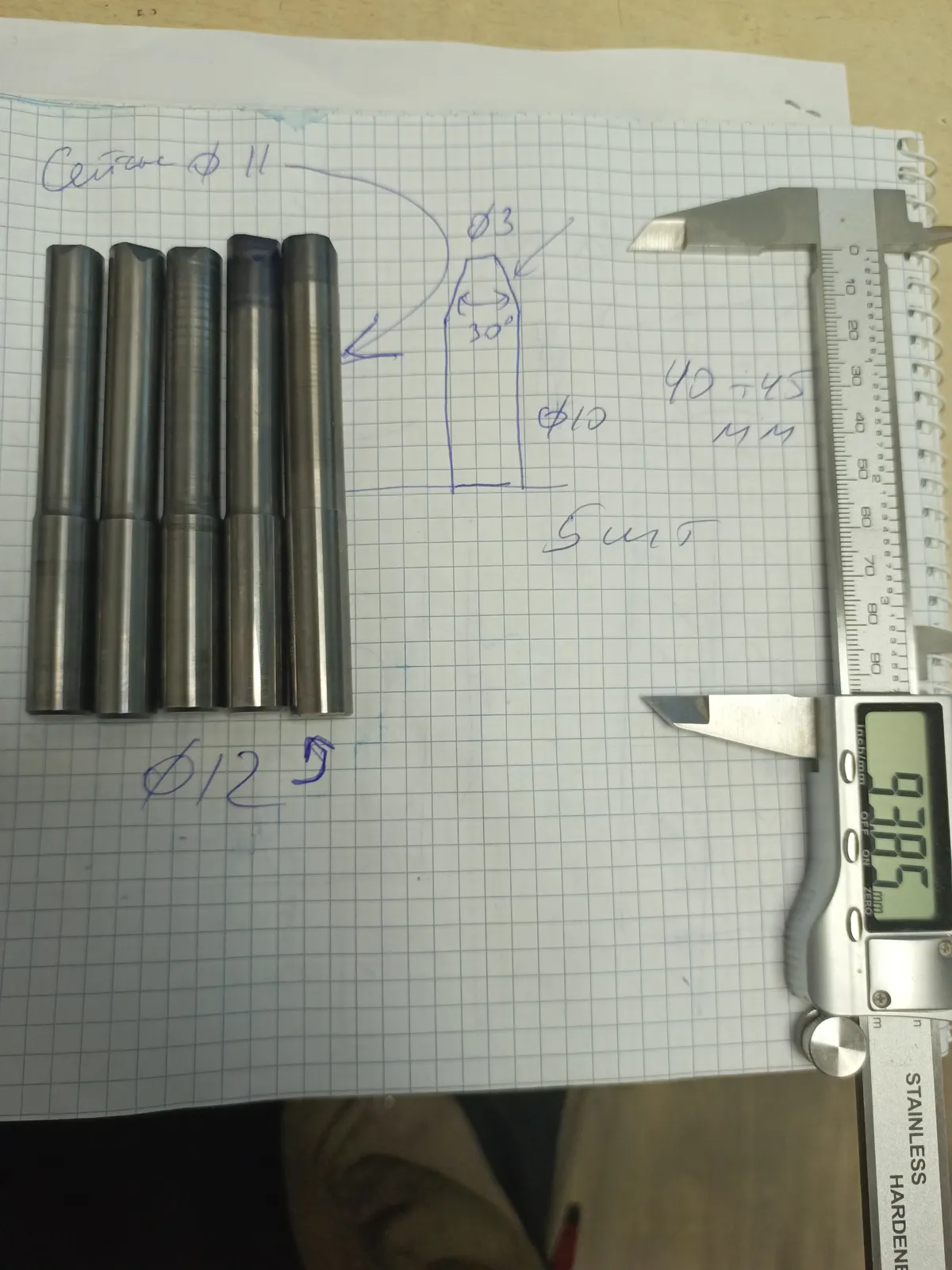

Заготовки для монолитных твердосплавных конусных фрез на этапе изготовления, до нарезки спиральных канавок, рядом рукописный чертёж-спецификация с диаметрами и углом конусности. НижТочПро изготавливает конусные фрезы с нуля от заготовки до готового инструмента.
Подробнее

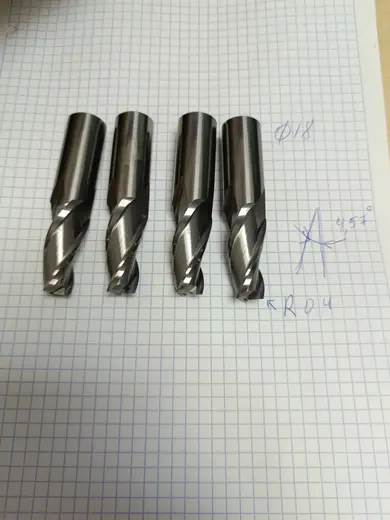

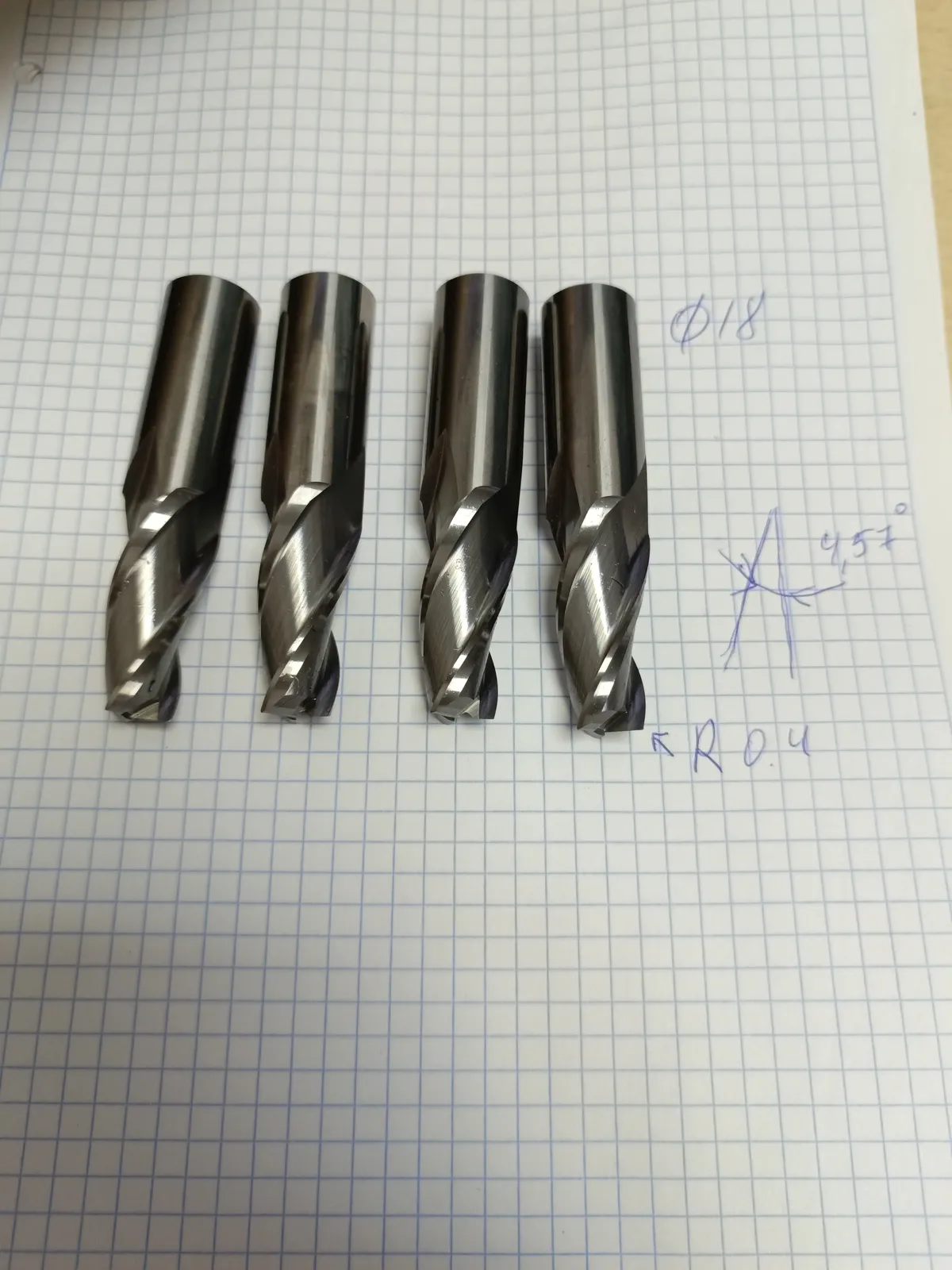

Партия монолитных твердосплавных конусных фрез со спиральными канавками, диаметр и радиус при вершине зафиксированы рукописными пометками на фото. НижТочПро изготавливает конусные фрезы точно по заданным параметрам заказчика.
Подробнее

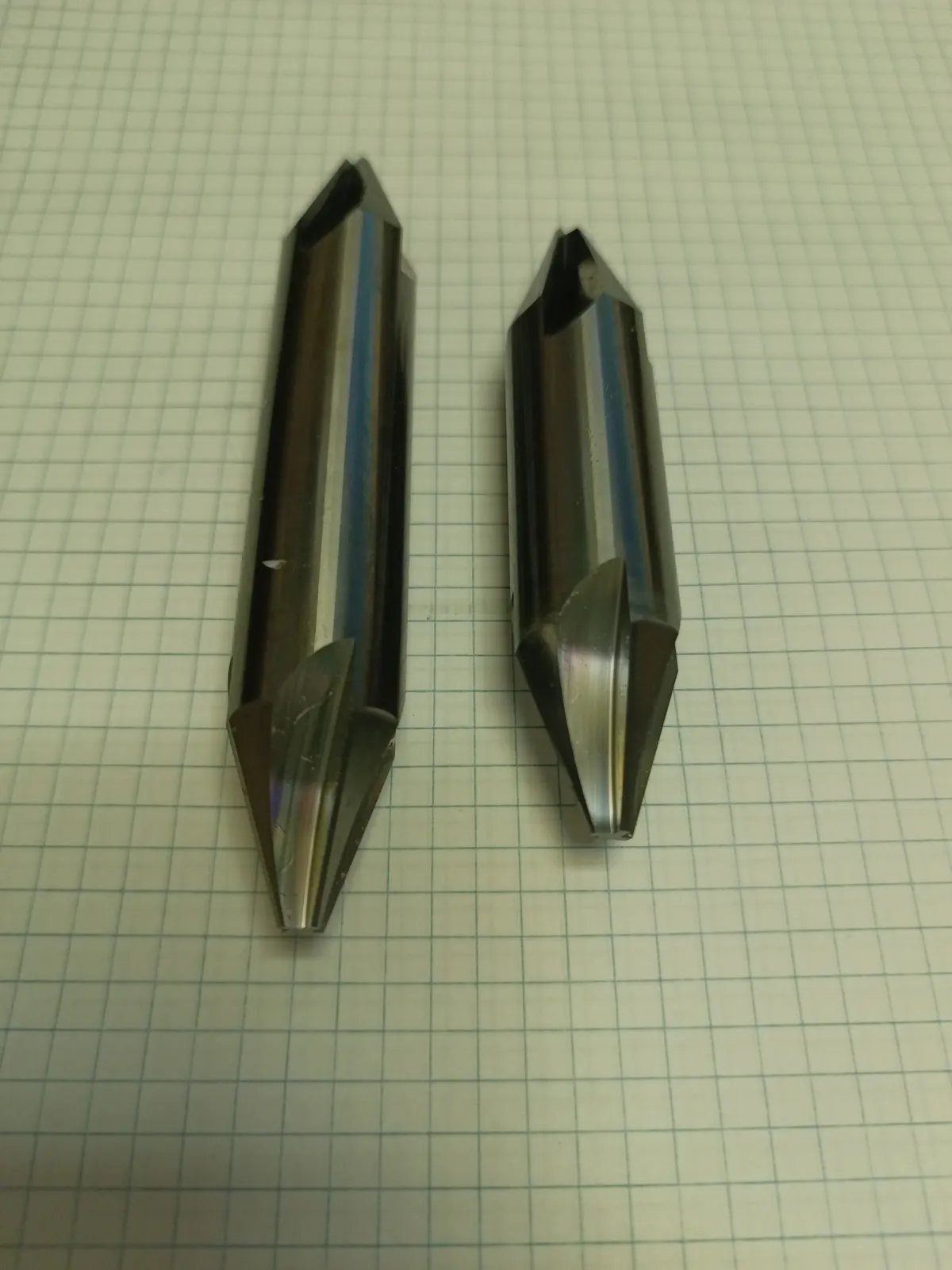

Два коротких двусторонних монолитных твердосплавных конусных фрезы: острый конический кончик с обоих концов, канавки сходятся крест-накрест у вершины. НижТочПро изготавливает двусторонние конусные фрезы для увеличения ресурса заготовки.
Подробнее

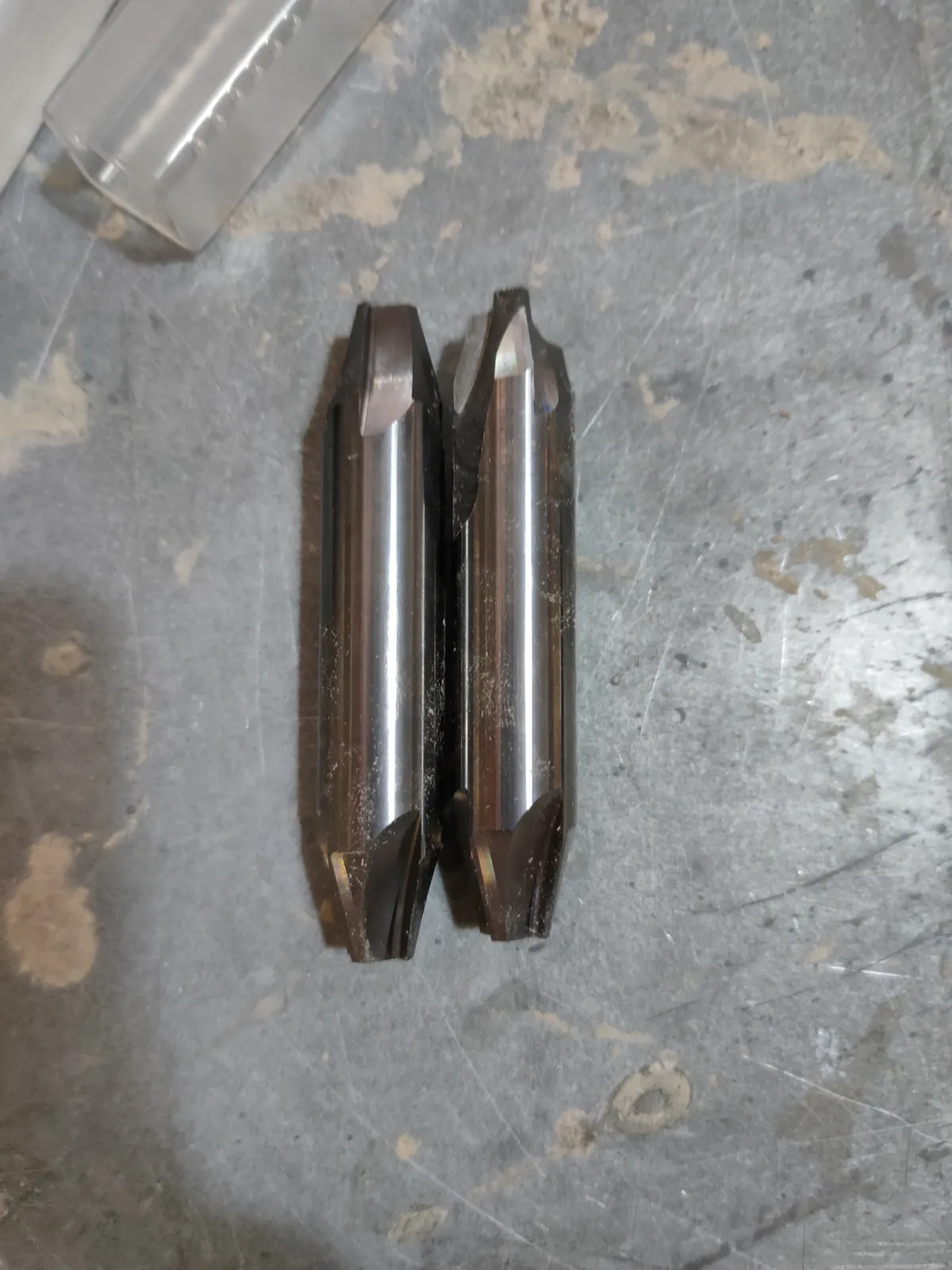

Двусторонняя монолитная твердосплавная конусная фреза с режущей заточкой на обоих концах. НижТочПро изготавливает двусторонние конусные фрезы для увеличения ресурса заготовки.
Подробнее

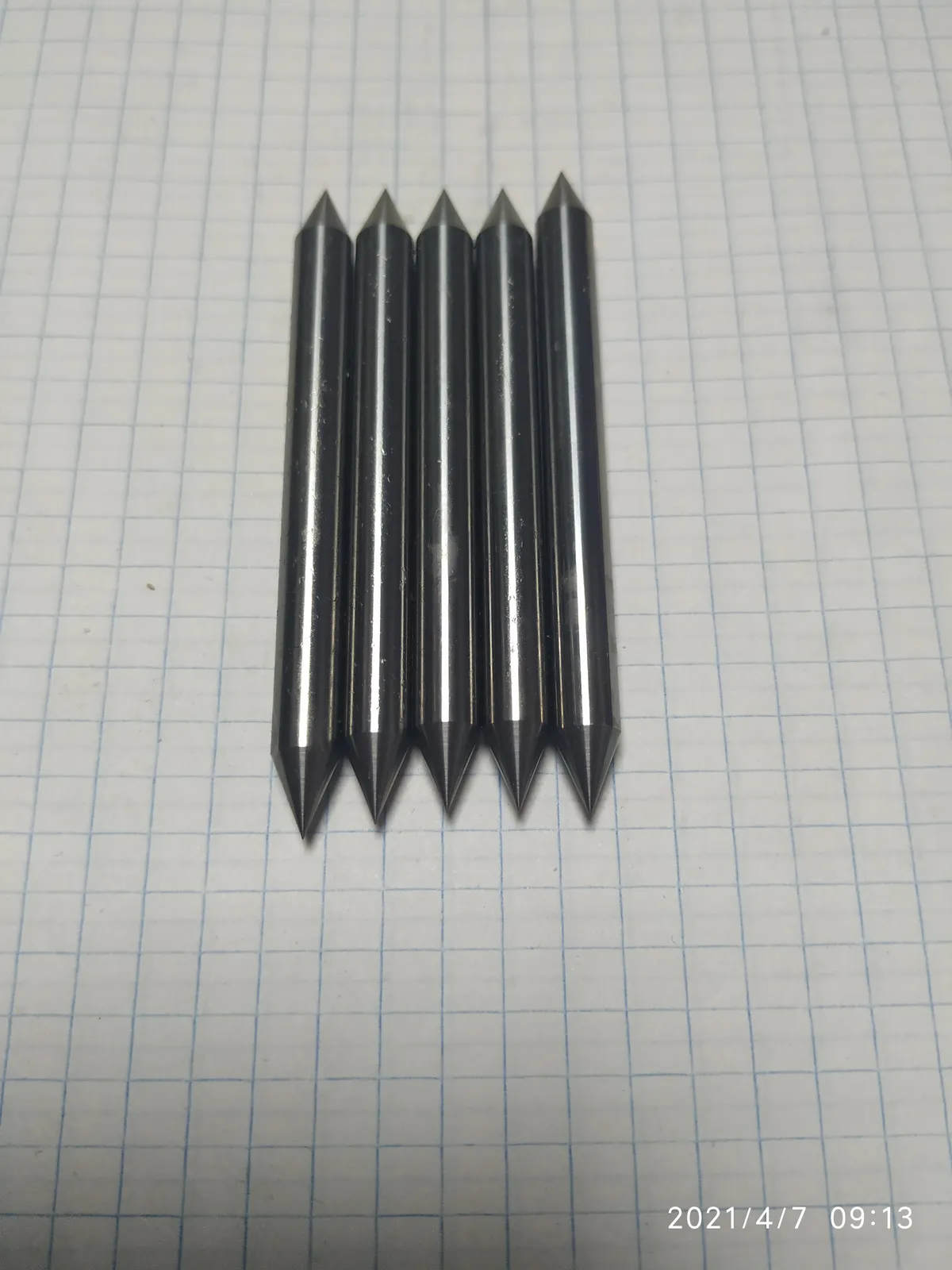

Несколько монолитных твердосплавных граверов одинаковой формы, лежащих параллельно друг другу: каждый сходится в острый конический кончик, перед самим остриём видна короткая плоская грань заточки с ярким бликом. НижТочПро изготавливает и перетачивает граверы для тонких линий, шрифтов и гравировки.
Подробнее

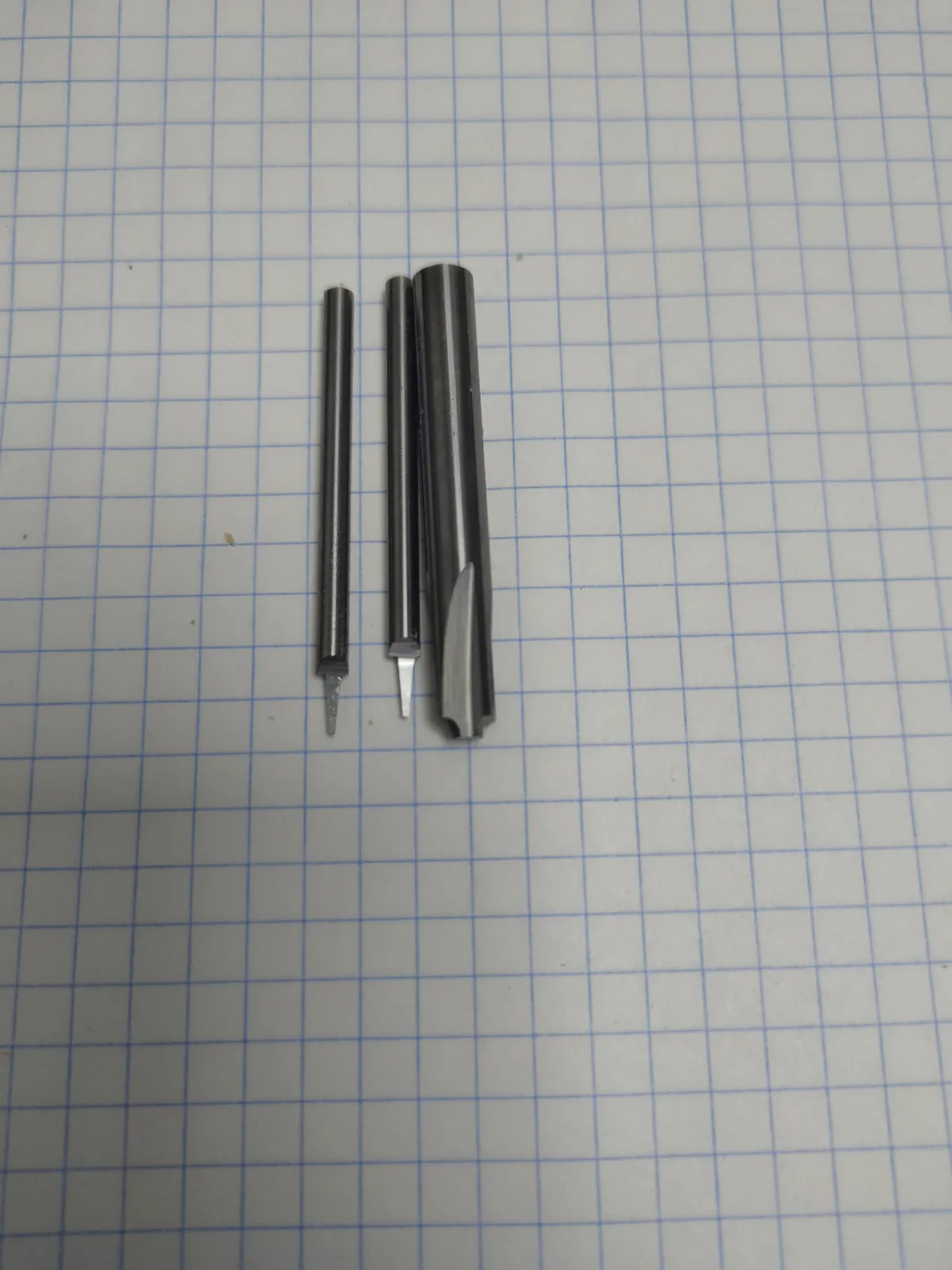

Два монолитных твердосплавных гравера разной толщины: самый тонкий заострён почти до игольчатой толщины, второй — толще, с короткой плоской гранью непосредственно перед острым концом. НижТочПро изготавливает граверы разной толщины и заточки под конкретную задачу.
